nrEqualizeMMSE
Минимальная среднеквадратичная ошибка (MMSE) эквализация
Описание
[ применяет эквализацию MMSE к извлеченному ресурсу элементов массива физическому каналу eqSym,csi]
= nrEqualizeMMSE(rxSym,hest,nVar)rxSym и возвращает уравненные символы в eqSym. Процесс эквализации использует оцененную информацию о канале hest и оценку принятого отклонения nVar. Функция также возвращает информацию о состоянии мягкого канала csi.
Примеры
Выполните эквализацию MMSE для PBCH
Выполните эквализацию MMSE по извлеченным ресурсным элементам физического широковещательного канала (PBCH).
Создайте символы и индексы для передачи PBCH.
ncellid = 146; v = 0; E = 864; cw = randi([0 1],E,1); pbchTxSym = nrPBCH(cw,ncellid,v); pbchInd = nrPBCHIndices(ncellid);
Сгенерируйте пустой ресурсный массив для одной передающей антенны. Заполните массив символами PBCH с помощью сгенерированных индексов PBCH.
carrier = nrCarrierConfig('NSizeGrid',20);
P = 1;
txGrid = nrResourceGrid(carrier,P);
txGrid(pbchInd) = pbchTxSym;Выполните OFDM-модуляцию.
txWaveform = nrOFDMModulate(carrier,txGrid);
Создайте матрицу канала и примените канал к переданной форме волны.
R = 4; H = dftmtx(max([P R])); H = H(1:P,1:R); H = H / norm(H); rxWaveform = txWaveform * H;
Создайте оценку канала.
hEstGrid = repmat(permute(H.',[3 4 1 2]),[240 4]); nEst = 0.1;
Выполните демодуляцию OFDM.
rxGrid = nrOFDMDemodulate(carrier,rxWaveform);

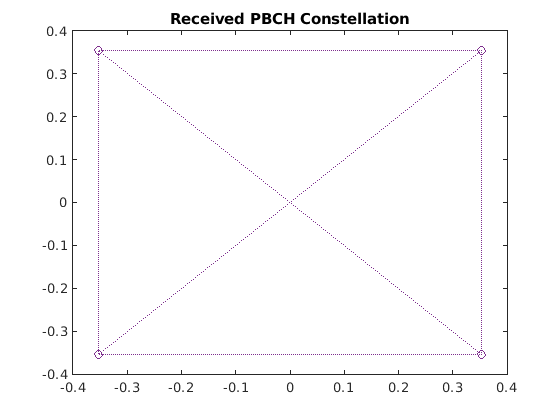

Для подготовки к декодированию PBCH используйте nrExtractResources для извлечения символов из принятых и оценочных сеток канала. Постройте график полученного созвездия PBCH.
[pbchRxSym,pbchHestSym] = nrExtractResources(pbchInd,rxGrid,hEstGrid); figure; plot(pbchRxSym,'o:'); title('Received PBCH Constellation');

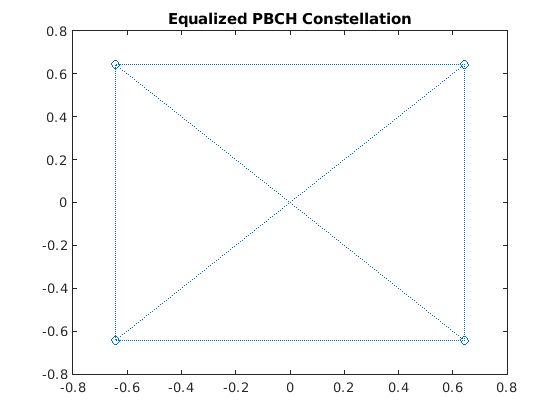

Декодируйте PBCH с извлеченными ресурсными элементами. Постройте график уравненного созвездия PBCH.
[pbchEqSym,csi] = nrEqualizeMMSE(pbchRxSym,pbchHestSym,nEst); pbchBits = nrPBCHDecode(pbchEqSym,ncellid,v); figure; plot(pbchEqSym,'o:'); title('Equalized PBCH Constellation');
