nrULSCHMultiplex
Выполните данные UL-SCH и управляйте мультиплексированием
Описание
[ возвращает кодовое слово cw,info] = nrULSCHMultiplex(pusch,tcr,tbs,culsch,cack,ccsi1,ccsi2)cw путем выполнения мультиплексирования восходящего общего канала (UL-SCH) на закодированных данных UL-SCH и закодированной управляющей информации восходящего канала (UCI), как определено в разделе 6.2.7 TS 38.212 [1]. pusch - физическое строение общего канала восходящей линии связи (PUSCH). tcr - целевая скорость кода. tbs - размер транспортного блока для коробки передач UL-SCH. culsch - закодированные данные UL-SCH. cack, ccsi1, и ccsi2 являются закодированными типами UCI.
Функция внутренне вычисляет количество зарезервированных бит для гибридной передачи с автоматическим запросом подтверждения повторения (HARQ-ACK), GACKRvd и затем сравнивается с длинами закодированных входов. Это сравнение определяет обработку HARQ-ACK для согласования по скорости или прокалывания.
Длина cw равен битовой емкости PUSCH. cw содержит закодированную информацию до битовой емкости PUSCH и игнорирует любую другую дополнительную информацию во входах. Область выхода cw содержит нули, когда недостаточно закодированных UL-SCH и закодированных данных UCI (HARQ-ACK, информации о состоянии канала (CSI) 1 или части 2 CSI), для достижения битовой емкости. Функция также возвращает структуру info, который содержит информацию о базирующихся на 1 местоположениях каждого типа в кодовом слове.
Примеры
Сгенерируйте кодовое слово с предопределенными кодированными данными UL-SCH и кодированными типами UCI
Создайте объект строения PUSCH по умолчанию. Выделите первый 21 ресурсный блок части полосы пропускания PUSCH.
pusch = nrPUSCHConfig; pusch.PRBSet = 0:20;
Установите целевую скорость кода, длины полезной нагрузки данных UL-SCH, HARQ-ACK, CSI часть 1 и CSI часть 2.
tcr = 0.5; % Target code rate tbs = 100; % Payload length of UL-SCH data (transport block size) oack = 3; % Payload length of HARQ-ACK ocsi1 = 10; % Payload length of CSI part 1 ocsi2 = 10; % Payload length of CSI part 2
Получите согласованные по скорости длины данных UL-SCH, HARQ-ACK, части 1 CSI и части 2 CSI.
rmInfo = nrULSCHInfo(pusch,tcr,tbs,oack,ocsi1,ocsi2);
Создайте предопределенные кодированные биты UL-SCH, HARQ-ACK, части 1 CSI и части 2 CSI для длины выхода, согласованной со скоростью, полученной из rmInfo структура.
culsch = ones(rmInfo.GULSCH,1); cack = 2*ones(rmInfo.GACK,1); ccsi1 = 3*ones(rmInfo.GCSI1,1); ccsi2 = 4*ones(rmInfo.GCSI2,1);
Получите кодовое слово из предопределенных кодированных данных UL-SCH и закодированных типов UCI.
cw = nrULSCHMultiplex(pusch,tcr,tbs,culsch,cack,ccsi1,ccsi2);

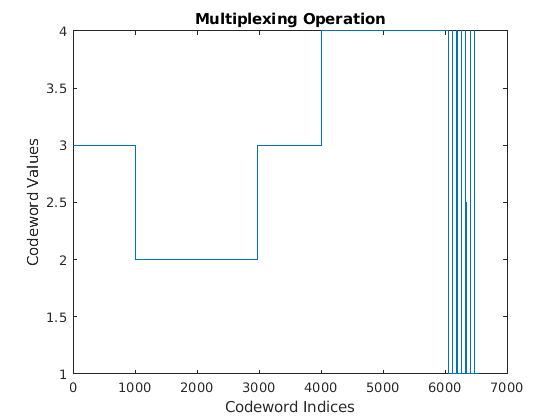

Чтобы увидеть операцию мультиплексирования, постройте график кодового слова. Кодовое слово начинается с элементов части 1 CSI, за которым следуют HARQ-ACK, части 1 CSI, части 2 CSI и смеси данных UL-SCH и части 2 CSI.
plot(cw) xlabel('Codeword Indices') ylabel('Codeword Values') title('Multiplexing Operation')
Сгенерируйте кодовое слово с кодированными данными UL-SCH и кодированным UCI
Создайте объект строения PUSCH со схемой pi/2-BPSK модуляции и без скачкообразного изменения частоты. Установите коэффициент бета- смещения для HARQ-ACK равным 20, и коэффициент бета- смещения для части 1 CSI и части 2 CSI равный 6,25 каждый. Задайте коэффициент масштабирования 0,8, который ограничивает количество ресурсных элементов (RE), назначенных для UCI.
pusch = nrPUSCHConfig; pusch.Modulation = 'pi/2-BPSK'; pusch.FrequencyHopping = 'neither'; pusch.BetaOffsetACK = 20; pusch.BetaOffsetCSI1 = 6.25; pusch.BetaOffsetCSI2 = 6.25; pusch.UCIScaling = 0.8;
Установите целевую скорость кода, длины полезной нагрузки данных UL-SCH, HARQ-ACK, CSI часть 1 и CSI часть 2.
tcr = 0.5; % Target code rate tbs = 1032; % Payload length of UL-SCH data (transport block size) oack = 8; % Payload length of HARQ-ACK ocsi1 = 88; % Payload length of CSI part 1 ocsi2 = 720; % Payload length of CSI part 2
Получите согласованные по скорости длины данных, HARQ-ACK, CSI часть 1 и CSI часть 2.
rmInfo = nrULSCHInfo(pusch,tcr,tbs,oack,ocsi1,ocsi2);
Создайте случайные биты полезной нагрузки для данных UL-SCH, HARQ-ACK, части 1 CSI и части 2 CSI.
data = randi([0 1],tbs,1); ack = randi([0 1],oack,1); csi1 = randi([0 1],ocsi1,1); csi2 = randi([0 1],ocsi2,1);
Создайте Системный объект кодера UL-SCH.
encUL = nrULSCH;
Загрузите транспортный блок в энкодер UL-SCH.
setTransportBlock(encUL,data);
Получите закодированные биты длины rmInfo.GULSCH вызовом энкодера.
rv = 0; % Redundancy version is 0
culsch = encUL(pusch.Modulation,pusch.NumLayers,rmInfo.GULSCH,rv);Закодируйте случайную полезную нагрузку HARQ-ACK, части 1 CSI и части 2 CSI для допустимых по скорости выходных длин, полученных из rmInfo структура.
cack = nrUCIEncode(ack,rmInfo.GACK,pusch.Modulation); ccsi1 = nrUCIEncode(csi1,rmInfo.GCSI1,pusch.Modulation); ccsi2 = nrUCIEncode(csi2,rmInfo.GCSI2,pusch.Modulation);
Получите кодовое слово из закодированных бит UL-SCH и закодированных бит типов UCI.
[cw,info] = nrULSCHMultiplex(pusch,tcr,tbs,culsch,cack,ccsi1,ccsi2)
cw = 8112x1 int8 column vector
1
0
1
0
0
0
1
1
1
0
⋮
info = struct with fields:
ULSCHIndices: [1622x1 uint32]
ACKIndices: [1159x1 uint32]
CSI1Indices: [4482x1 uint32]
CSI2Indices: [849x1 uint32]
UCIXIndices: [0x1 uint32]
UCIYIndices: [0x1 uint32]
Входные параметры
Выходные аргументы
Ссылки
[1] 3GPP TS 38.212. "NR; Мультиплексирование и канальное кодирование. "3rd Генерация Partnership Project; Группа технических спецификаций Радиосеть доступ.
[2] 3GPP TS 38.213. "NR; Процедуры физического слоя для контроля ". 3-ья Генерация Partnership Project; Группа технических спецификаций Радиосеть доступ.
