Тестирование и измерение

5G генерацию сигналов NR, визуализацию и анализ эффективности передатчика

5G Toolbox™ обеспечивает возможности генерации сигналов и анализа.

  • Генерируйте, улучшайте и визуализируйте формы волны восходящей и нисходящей линий связи, экспериментальные модели и FRC программно или с помощью приложения 5G Waveform Generator.

  • Анализируйте качество формы волны и получайте метрики. Для примера можно измерить величину вектора ошибок (EVM), отношение утечек в смежном канале (ACLR) и получить метрики качества на основе опорных сигналов информации о состоянии канала (CSI-RS).

  • Охарактеризуйте влияние ослаблений RF на NR-передатчики и приемники.

  • Выполните агрегацию несущей (CA): сгенерируйте, агрегируйте и демодулируйте несколько 5G несущих NR.

Приложения

5G Waveform GeneratorСоздание, ухудшение, визуализация и экспорт 5G NR-формы сигналов

Функции

расширить все

nrWaveformGeneratorСгенерируйте 5G сигнал NR
nrDLCarrierConfig5G параметры конфигурации нисходящего сигнала
nrSCSCarrierConfigПараметры конфигурации несущей SCS для 5G генерация сигналов
nrWavegenBWPConfigПараметры конфигурации BWP для 5G генерация сигналов
nrWavegenSSBurstConfigПараметры конфигурации пакета SS для 5G генерация сигналов
nrWavegenPDSCHConfigПараметры конфигурации PDSCH для 5G генерация сигналов
nrPDSCHDMRSConfigПараметры конфигурации PDSCH DM-RS
nrPDSCHPTRSConfigПараметры конфигурации PDSCH PT-RS
nrCORESETConfigУправляйте параметрами конфигурации набора ресурсов (CORESET)
nrSearchSpaceConfigПараметры конфигурации набора пространств поиска
nrWavegenPDCCHConfigПараметры конфигурации PDCCH для 5G генерация сигналов
nrWavegenCSIRSConfigПараметры конфигурации CSI-RS для 5G генерация сигналов
nrWaveformGeneratorСгенерируйте 5G сигнал NR
nrULCarrierConfig5G параметров конфигурации формы волны восходящего канала
nrSCSCarrierConfigПараметры конфигурации несущей SCS для 5G генерация сигналов
nrWavegenBWPConfigПараметры конфигурации BWP для 5G генерация сигналов
nrWavegenPUSCHConfigПараметры конфигурации PUSCH для 5G генерации сигналов
nrPUSCHDMRSConfigПараметры конфигурации PUSCH DM-RS
nrPUSCHPTRSConfigПараметры конфигурации PUSCH PT-RS
nrWavegenSRSConfigПараметры конфигурации SRS для 5G генерация сигналов

Рекомендуемые примеры

5G NR Downlink Vector Waveform Generation

5G NR нисходящий канал Вектора Генерации сигналов

Создайте смешанную нумерологию сигналов DL, содержащих пакет SS, PDSCH, PDCCH и CSI-RS.

Открыть скрипт

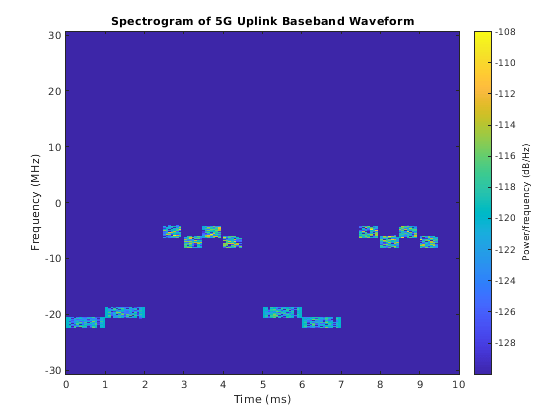

5G NR Uplink Vector Waveform Generation

5G NR Uplink Вектора Генерации сигналов

Создайте смешанную нумерологию UL сигналов, содержащих PUSCH и SRS.

Открыть скрипт

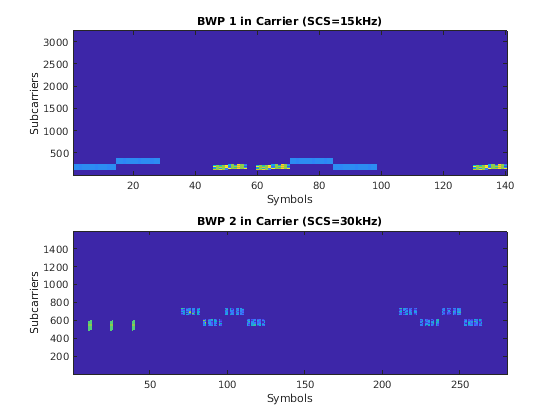

5G NR Uplink with PUCCH Vector Waveform Generation

5G восходящий канал NR с PUCCH Вектора Генерации сигналов

Создайте смешанную нумерологическую форму UL, содержащую PUSCH, PUCCH и SRS.

Открыть скрипт

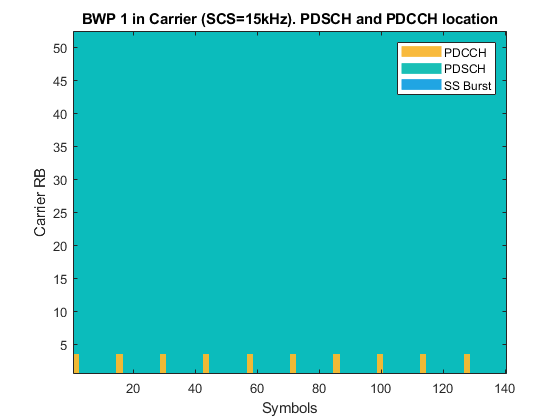

5G NR-TM and FRC Waveform Generation

5G генерацию сигналов NR-TM и FRC

Использование MATLAB® код для генерации совместимых со стандартом 5G NR экспериментальных моделей, FRC нисходящей линии связи и FRC восходящей линии связи для FR1 и FR2.

Открыть Live Script
App-Based 5G Waveform Generation

Генерация сигналов 5G базе приложений

Используйте приложение 5G Waveform Generator, чтобы сгенерировать 5G волны восходящего и нисходящего каналов, экспериментальные модели, FRC нисходящего каналов и FRC восходящего каналов для FR1 и FR2.

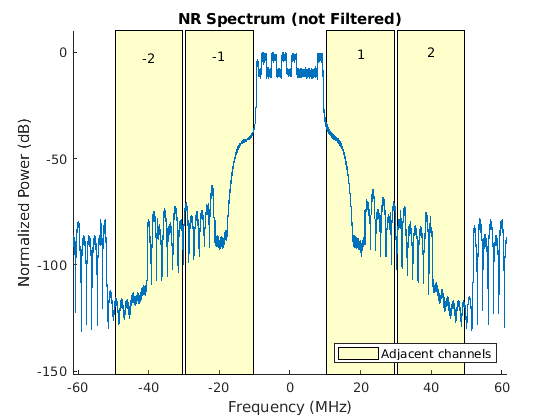

5G NR Downlink ACLR Measurement

5G измерения ACLR нисходящего канала NR

Измерьте ACLR для 5G NR экспериментальных моделей в FR1 и FR2.

Открыть Live Script

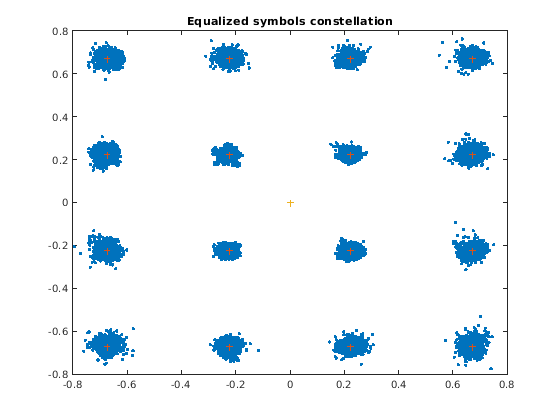

EVM Measurement of 5G NR PDSCH Waveforms

EVM- Измерения 5G сигналов NR PDSCH

Измерьте EVM сигналов NR-TM или NR-FRC с фазовым шумом и незабываемыми нарушениями нелинейности.

Открыть скрипт

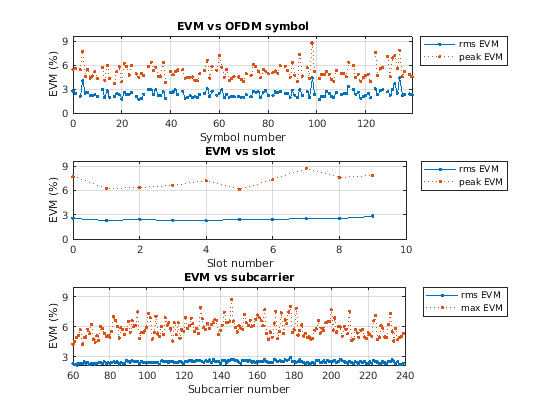

EVM Measurement of 5G NR PUSCH Waveforms

EVM Измерение 5G сигналов NR PUSCH

Измерьте EVM сигналов PUSCH FRC с фазовым шумом и незабываемыми нарушениями нелинейности.

Открыть скрипт
5G NR Downlink Carrier Aggregation, Demodulation, and Analysis

5G NR-агрегацию, демодуляцию и анализ несущей нисходящего канала

Сгенерируйте, агрегируйте и демодулируйте несколько 5G NR нисходящих несущих.

Открыть Live Script

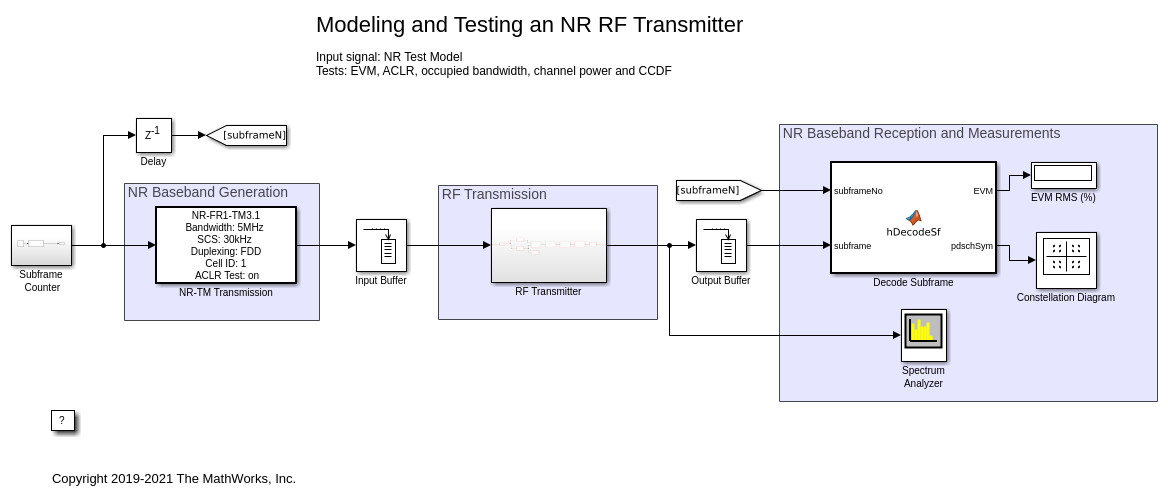

Modeling and Testing an NR RF Transmitter

Моделирование и проверка NR RF передатчика

Охарактеризуйте влияние нарушений RF, таких как дисбаланс IQ, фаза шум и нелинейность PA в NR RF передатчике.

Откройте модель

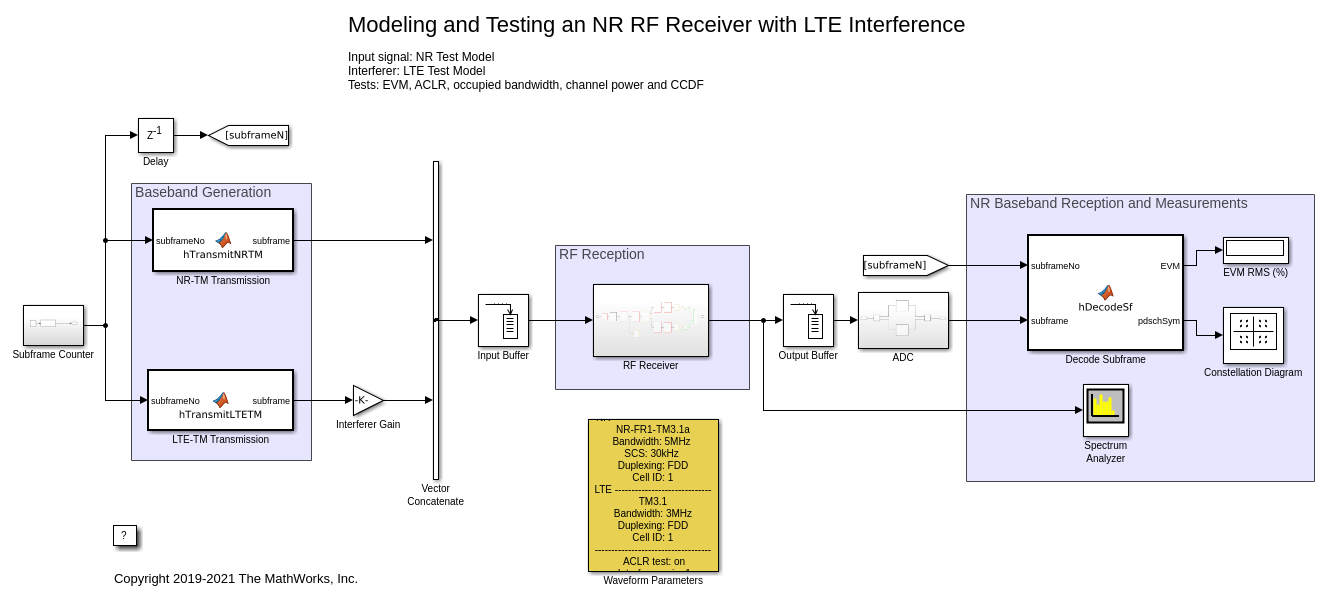

Modeling and Testing an NR RF Receiver with LTE Interference

Моделирование и Проверка NR- Приемника RF с интерференцией LTE

Охарактеризуйте влияние нарушений RF сигналов NR-TM при сосуществовании с формами LTE.

Откройте модель

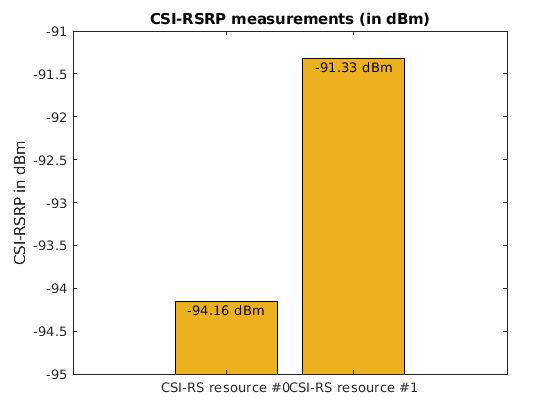

5G NR CSI-RS Measurements

5G измерения NR CSI-RS

Узнайте, как измерить CSI-RSRP, CSI-RSSI и CSI-RSRQ с помощью CSI-RS.

Открыть Live Script
