3x3 Cross Product

Вычислите перекрестный продукт двух векторов 3 на 1

Библиотека:
Аэрокосмический Blockset/Утилиты/Математические операции

Описание

Блок 3x3 Cross Product вычисляет перекрестное (или векторное) продукт двух векторов, A и B. Блок генерирует третий вектор, C, в направлении, нормальном к плоскости, содержащей A и B, с величиной, равной продукту длин A и B умноженной на синус угла между ними. Направление C следует правилу правой руки при повороте с A на B. Для связанных уравнений см. Алгоритмы.

Порты

Вход

расширить все

`A` - Первый вход кросс-продукта
Вектор 3 на 1

Первый вход перекрестного продукта, заданный как вектор.

Пример: [10 2 3]

Типы данных: double

`B` - Второй вход кросс-продукта
Вектор 3 на 1

Второй вход перекрестного продукта, заданный как вектор.

Пример: [10 2 3]

Типы данных: double

Выход

расширить все

`C` - Поперечный продукт
Вектор 3 на 1

Перекрестный продукт, выход как вектор.

Типы данных: double

Примеры моделей

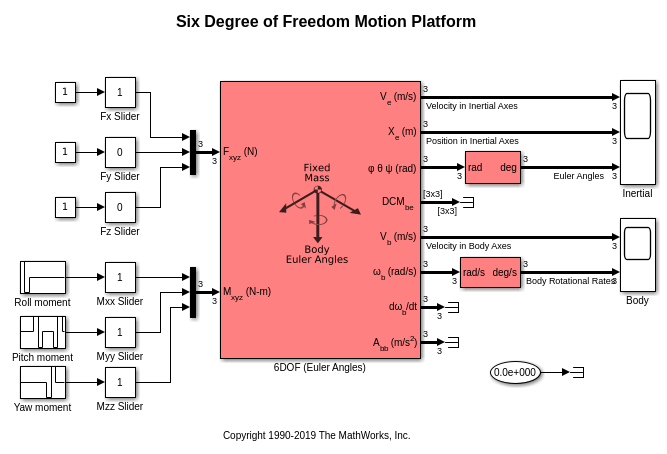

Шесть степеней свободы движения платформы

Как соединить Aerospace Blockset™ шесть степеней свободы уравнения блока движения.

Откройте модель

Алгоритмы

Уравнения, используемые для вычисления A, B и C, являются:

$\begin{matrix} A = a_{1} i + a_{2} j + a_{3} k \\ B = b_{1} i + b_{2} j + b_{3} k \\ C = A \times B = | \begin{matrix} i & j & k \\ a_{1} & a_{2} & a_{3} \\ b_{1} & b_{2} & b_{3} \end{matrix} | \\ = (a_{2} b_{3} - a_{3} b_{2}) i + (a_{3} b_{1} - a_{1} b_{3}) j + (a_{1} b_{2} - a_{2} b_{1}) k \end{matrix}$

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Смежность 3x3 матрицы | Create 3x3 Matrix | Определяющий матрицы 3x3 | Инвертировать матрицу 3x3

Представлено до R2006a
