Фрактальные антенны

Сьерпинская прокладка и ковер, диполь Коха и снежинка и, остров Минковского

Фрактальные антенны используют собственные подобные проекты, чтобы максимизировать длину или увеличить периметр материала, который может принимать или передавать электромагнитное излучение в пределах заданной общей площади поверхности или объема. Фрактальные антенны являются напечатанными структурами, которые травятся на диэлектрической подложке.

Основным преимуществом фрактальных антенн являются:

  • Сокращение потребности в пространстве из-за компактного размера.

  • Более высокое входное сопротивление из-за увеличения длины или периметра.

Приложения

Antenna DesignerПроектирование, визуализация и анализ антенн

Объекты

fractalKochСоздайте кривую Коха фрактальный диполь или петлевую антенну на плоскости X-Y
fractalGasketСоздайте фрактальную антенну Gasket Серпинского на плоскости X-Y

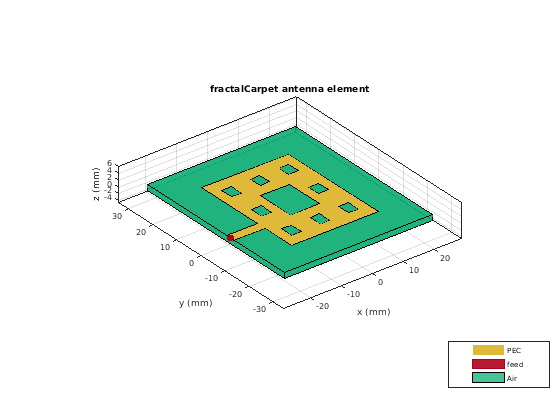

fractalCarpetСоздайте ковровую фрактальную антенну Серпинского
fractalIslandЦикл Минковского фрактальная антенна
fractalSnowflakeСоздайте фрактальную антенну для снежинок Koch

Рекомендуемые примеры

Multiband Nature and Miniaturization of Fractal antennas

Мультидиапазонная природа и миниатюризация фрактальных антенн

Проанализируйте множественные полосы характеристики фрактальных антенн и сравните размер фрактальных антенн с обычными антеннами. Термин фрактальный означает нерегулярный фрагмент. Фрактал является грубой или фрагментированной геометрической формой, которая может быть разделена на части, каждая из которых является уменьшенным размером целого. Фрактальные геометрии применяются к антенным элементам, которая помогает в создании антенн компактного размера и полосы поведения. Эти характеристики требуются в малых и сложных схемах. Фрактальные антенны являются многополосными, высокими усилениями, низкопрофильными антеннами. Они компактны по сравнению с обычными антеннами из-за их эффективного заполнения пространства.
