Добавьте пользовательские данные местности
addCustomTerrain( добавляет данные местности, заданные пользовательским terrainName,files)terrainName и files. Можно использовать эту функцию для добавления пользовательских данных местности в Средство Просмотра и других функций распространения RF. Вы можете получить доступ к пользовательским данным местности в текущих и будущих сеансах MATLAB® пока вы не позвоните removeCustomTerrain.
Примечание
В Antenna Toolbox™, addCustomTerrain функция преобразует данные повышения местности из ортометрических в эллипсоидальные для визуализации и при выполнении вычислений Евклидова расстояния или угла между местоположениями для примера для потерь при распространении в свободном пространстве.
addCustomTerrain(___, добавляет пользовательские данные местности с дополнительными опциями, заданными одной или несколькими парами "имя-значение".Name,Value)
Добавьте местность для области вокруг Боулдера, CO. Файл DTED был загружен из набора данных «SRTM Void Fill», доступного из Геологической службы США.
dtedfile = "n39_w106_3arc_v2.dt1"; attribution = "SRTM 3 arc-second resolution. Data available " + ... "from the U.S. Geological Survey."; addCustomTerrain("southboulder",dtedfile,"Attribution",attribution)
Используйте пользовательское имя рельефа в Средство Просмотра.
viewer = siteviewer("Terrain","southboulder");

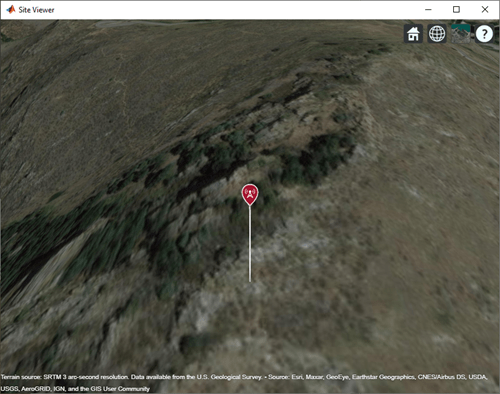

Создайте площадку с областью местности.
mtzion = txsite("Name","Mount Zion", ... "Latitude",39.74356, ... "Longitude",-105.24193, ... "AntennaHeight", 30); show(mtzion)

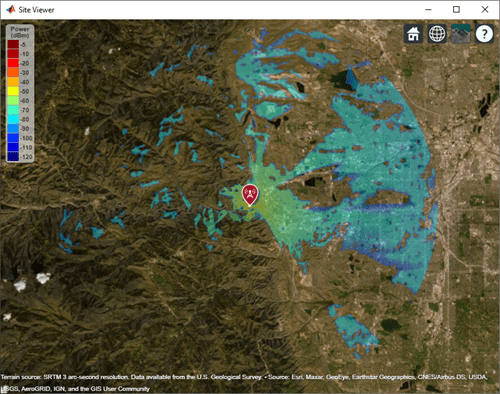

Составьте карту покрытия зоны в пределах 20 км от площадки передатчика.
coverage(mtzion, ... "MaxRange",20000, ... "SignalStrengths",-100:-5)
Удалите пользовательский рельеф местности.
close(viewer)
removeCustomTerrain("southboulder")
