contour

Отобразите контурную карту

Свернуть все на странице

Синтаксис

contour(pd)
contour(___,Name,Value)

Описание

contour(pd) создает заполненный контурный график на карте. Контуры окрашены в соответствии со значениями данных соответствующих местоположений.

пример

contour(___,Name,Value) создает заполненную контурную карту с дополнительными опциями, заданными аргументами пары "имя-значение".

Примеры

свернуть все

Открыть Live Script

Определите имена и местоположения сайтов вокруг Бостона.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

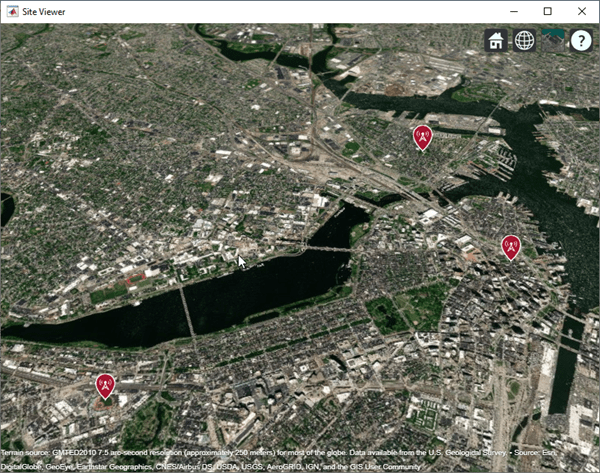

Создайте массив сайтов передатчика.

txs = txsite("Name",names,...
       "Latitude",lats,...
       "Longitude",lons, ...
       "TransmitterFrequency",2.5e9);
show(txs)

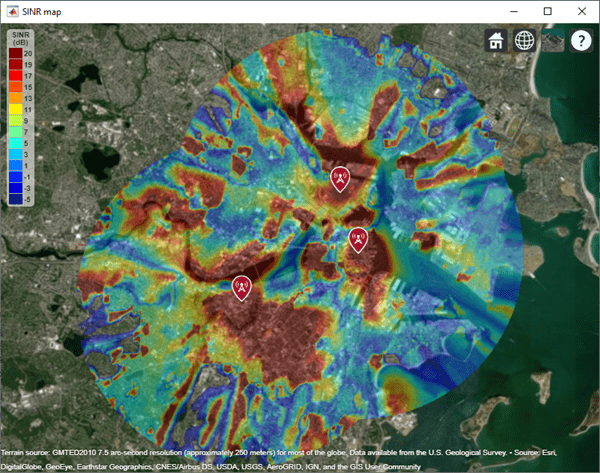

Создайте карту сигнал-помеха-плюс-шум-отношение (SINR), где источник сигнала для каждого местоположения выбран в качестве сайта передатчика с самым сильным сигналом.

sv1 = siteviewer("Name","SINR map");
sinr(txs,"MaxRange",5000)

Верните данные распространения SINR.

pd = sinr(txs,"MaxRange",5000);
[sinrDb,lats,lons] = getDataVariable(pd,"SINR");

Вычислите емкость с помощью теоремы Шеннона-Хартли.

bw = 1e6; % Bandwidth is 1 MHz
sinrRatio = 10.^(sinrDb./10); % Convert from dB to power ratio
capacity = bw*log2(1+sinrRatio)/1e6; % Unit: Mbps

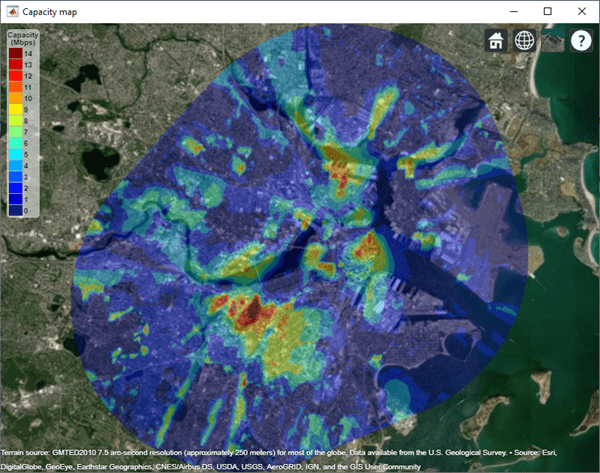

Создайте новые данные распространения для карты емкости и отобразите контурный график.

pdCapacity = propagationData(lats,lons,"Capacity",capacity);
sv2 = siteviewer("Name","Capacity map");
legendTitle = "Capacity" + newline + "(Mbps)";
contour(pdCapacity,"LegendTitle",legendTitle);

Входные параметры

свернуть все

Данные распространения, заданные как propagationData объект.

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: 'Type','power'

Переменная данных к контурной карте, заданная как разделенная разделенными запятой парами, состоящая из 'DataVariableName' и вектор символов или строковый скаляр, соответствующий имени переменной в таблице данных, используемой для создания объекта контейнера данных распространения pd.

Типы данных: char | string

Тип значения для построения графика, заданный как разделенная разделенными запятой парами, состоящая из 'Type' и одно из значений в 'Type' столбец:

НапечататьColorLimitsLegendTitle
'custom'[min(Data) max(Data)]''
'power'[-120 -5]'Power (dBm)'
'efield'[20 135]'E-field (dBuV/m)'
'sinr'[-5 20]'SINR (dB)'
'pathloss'[45 160]'Path loss (dB)'

Значение по умолчанию для Levels является вектором с линейно распределенными значениями, ограниченной ColorLimits.

Типы данных: char | string

Уровни значений данных для построения, заданные как разделенная разделенными запятой парами, состоящая из 'Levels' и числовой вектор. Каждый уровень отображается как другой цветной, заполненный контур на карте. Цвета выбираются с помощью Colors если задано, или другое Colormap и ColorLimits. Точки данных со значениями ниже минимального уровня не включаются в график.

Значение по умолчанию для Levels является вектором с линейно распределенными значениями, ограниченной ColorLimits.

Типы данных: double

Цвета заполненных контуров, заданные как разделенная разделенными запятой парами, состоящая из 'Colors' и M-by-3 массив RGB (красный, синий, зеленый) или массив строк или массив ячеек из векторов символов. Цветам присваиваются элементарные значения в Levels для раскраски соответствующих точек. Цвета нельзя использовать с Colormap и ColorLimits.

Типы данных: double | char | string

Палитра для точек раскраски, заданная как разделенная разделенными запятой парами, состоящая из 'Colormap' и предопределенное имя палитры или массив M -by-3 из триплетов RGB (красный, синий, зеленый), которые определяют M отдельных цветов. Colormap не может использоваться с Colors.

Типы данных: double | char | string

Пределы цвета для палитры, заданные как разделенная разделенными запятой парами, состоящая из 'ColorLimits' и двухэлементный вектор вида [min max]. Пределы цвета указывают значения уровня данных, которые сопоставлены с первым и последним цветами в палитре. ColorLimits не может использоваться с Colors.

Типы данных: double

Прозрачность контурного графика, заданная как числовой скаляр в область значений [0,1], где 0 полностью прозрачен и 1 полностью непрозрачен.

Типы данных: double

Показать легенду цвета на карте, заданную как разделенная разделенными запятой парами, состоящая из 'ShowLegend' и true или false.

Типы данных: logical

Заголовок цветовой легенды, заданная как разделенная запятой пара, состоящая из 'LegendTitle' и вектор символов или строковый скаляр.

Типы данных: string | char

Карта для данных о поверхности, заданная как разделенная разделенными запятой парами, состоящая из 'Map' и a siteviewer объект.[1] Значение по умолчанию является текущим средством просмотра сайтов или новым средством просмотра сайтов, если оно не открыто.

Типы данных: char | string

См. также

| |

Введенный в R2020a

[1] Выравнивание контуров и меток областей является представлением функции, предоставляемой поставщиками данных, и не подразумевает одобрения MathWorks®.
