DielectricCatalog
Каталог диэлектрических материалов
Синтаксис
Описание
Примеры
Используйте элемент каталога диэлектриков в полости

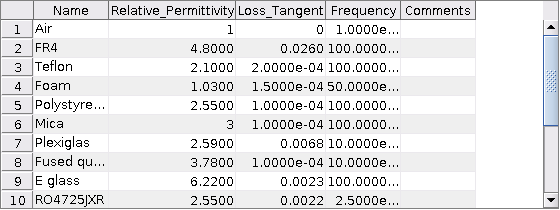

Откройте каталог диэлектриков.
dc = DielectricCatalog; open(dc)
Перечислите свойства диэлектрического материала Foam.
s = find(dc,'Foam')s = struct with fields:
Name: 'Foam'
Relative_Permittivity: 1.0300
Loss_Tangent: 1.5000e-04
Frequency: 50000000
Comments: ''
Используйте материал Пена как диэлектрик в полости антенны высоты и интервала, 0,0060 м.
d = dielectric('Foam'); c = cavity('Height',0.0060,'Spacing',0.0060,'Substrate',d)
c =
cavity with properties:
Exciter: [1x1 dipole]
Substrate: [1x1 dielectric]
Length: 0.2000
Width: 0.2000
Height: 0.0060
Spacing: 0.0060
EnableProbeFeed: 0
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]

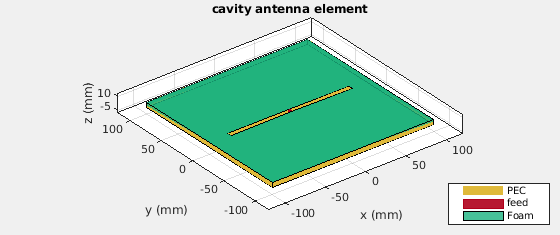

show (c)
Сложение пользовательских dielectric Материал в каталоге диэлектриков
Можно добавить пользовательский диэлектрический материал в каталог диэлектриков. Откройте каталог диэлектриков.
openDielectricCatalog

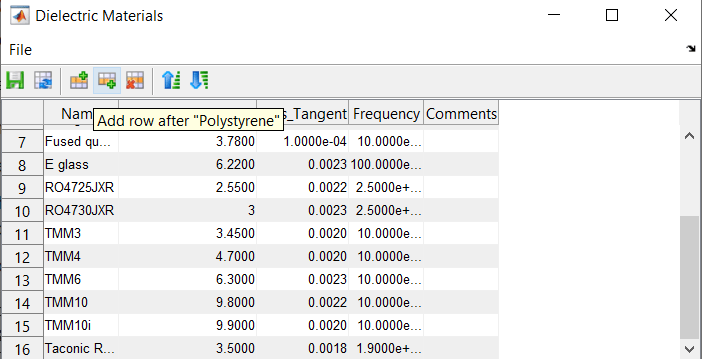

Чтобы добавить новый материал в каталог диэлектриков, щелкните значок сложения строки.
Повторяющаяся запись диэлектрического материала появится под выбранной строкой.

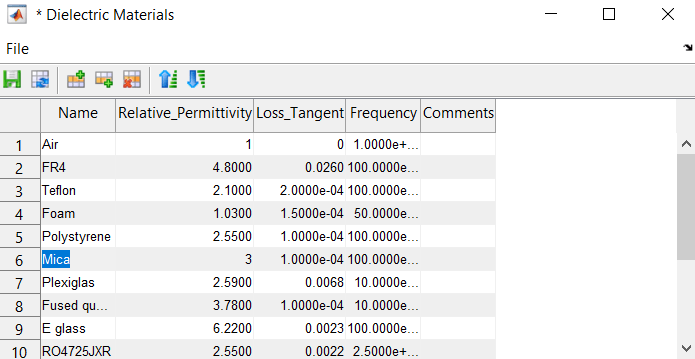

Можно изменить запись, задав требуемое имя, диэлектрическую проницаемость, частоту и толщину материала для настройки.

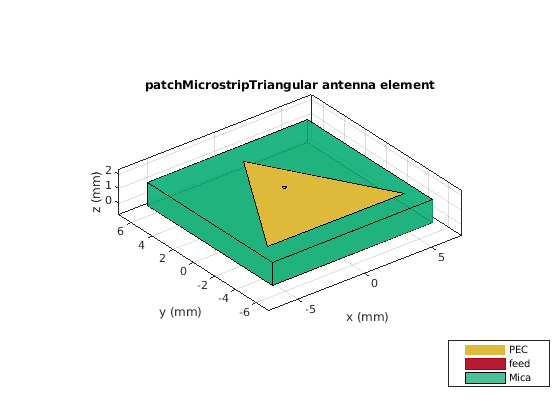

Создайте и просмотрите треугольную закрашенную фигуру антенны с помощью пользовательского диэлектрика.
d = dielectric('Mica')d =
dielectric with properties:
Name: 'Mica'
EpsilonR: 3
LossTangent: 1.0000e-04
Thickness: 0.0060
For more materials see catalog
ant = patchMicrostripTriangular('Substrate',d);
figure;
show(ant)
Входные параметры
Выходные аргументы
См. также
Введенный в R2016a
