fieldsCustom

Постройте графики электрических или магнитных полей антенны

Свернуть все на странице

Синтаксис

fieldsCustom(fields,points)
fieldsCustom(fields,points,scalefield)
qobj = fieldsCustom(___)
fieldsCustom(axeshandle,___)

Описание

пример

fieldsCustom(fields,points) строит графики векторов электрического или магнитного поля, fields, в заданных точках пространства, points, в текущей системе координат.

пример

fieldsCustom(fields,points,scalefield) масштабирует стрелы поля на скалярное значение, scalefield.

qobj = fieldsCustom(___) возвращает объект quiver, используя любой из предыдущих синтаксисов.

fieldsCustom(axeshandle,___) графики в осях заданные axeshandle вместо текущей системы координат.

Примеры

свернуть все

Открыть Live Script

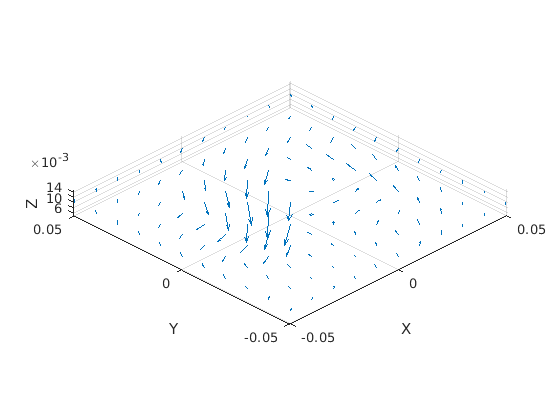

Загрузите и визуализируйте данные магнитного поля, доступные в файле 'fielddata.mat'.

load fielddata
fieldsCustom(H,p)

Figure contains an axes. The axes contains an object of type quiver.

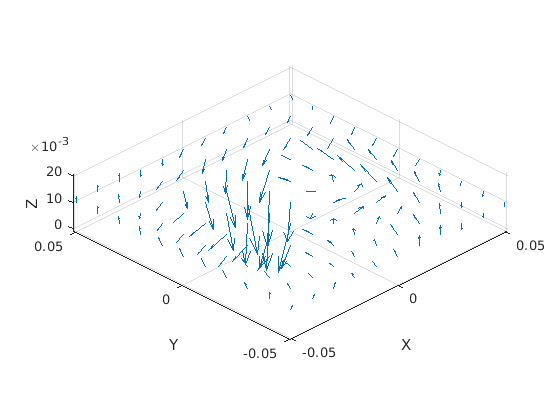

Масштабируйте стрелы магнитного поля в 2 раза.

figure
fieldsCustom(H,p,2)

Figure contains an axes. The axes contains an object of type quiver.

Входные параметры

свернуть все

Векторы электрического или магнитного поля, заданные как 3-байтовая p комплексная матрица. p - число точек в пространстве.

Типы данных: double

x, y, z координаты в пространстве, заданные как 3-байтовая p действительная матрица. p - число точек в пространстве.

Типы данных: double

Объект осей, заданный как указатель на объект.

Типы данных: char

Значение, на которое можно масштабировать стрелы поля, заданное как скаляр. Значение 2 удваивает относительную длину стрел поля. Значение 0.5 в два раза меньше длины стрел поля. Значение 0 Строит графики стрел без автоматического масштабирования.

Пример: 2

Типы данных: double

Выходные аргументы

свернуть все

График электрического или магнитного поля, возвращенный как указатель на объект-квивер.

См. также

| |

Введенный в R2016a
