rfplot

Постройте график данных S-параметра

Свернуть все на странице

Синтаксис

rfplot(s_obj)
rfplot(s_obj,i,j)
rfplot(___,lineSpec)
rfplot(___,plotflag)
hline = rfplot(___)
[hline,haxes] = rfplot(filter,frequencies)

Описание

пример

rfplot(s_obj) строит график величины в дБ по частоте всех S-параметров (S11, S12... S NN) на текущей оси. s_obj должен быть объектом s-параметра.

rfplot(s_obj,i,j) строит графики величины S i, j, в децибелах, от частоты на текущей оси .

rfplot(___,lineSpec) Строит графики S-параметров с использованием необязательных типов линий, символов и цветов, заданных linespec.

rfplot(___,plotflag) позволяет задать тип графика при помощи plotflag.

пример

hline = rfplot(___) Строит графики S-параметров и возвращает вектор-столбец маркеров объектам-линиям, hline.

[hline,haxes] = rfplot(filter,frequencies) строит график амплитудной характеристики S-параметров для rf-фильтра.

Примеры

свернуть все

Этот пример использует:

Открыть Live Script

Использование sparameters для создания набора S-параметров.

hs = sparameters('default.s2p');

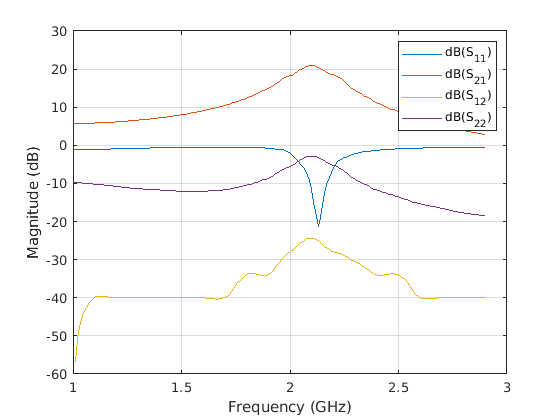

Постройте график всех S-параметров.

rfplot(hs)

Figure contains an axes. The axes contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

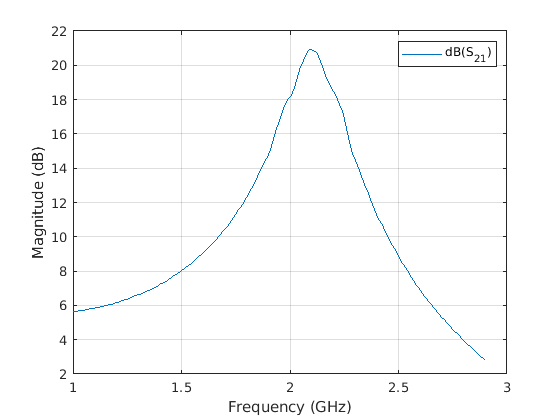

Постройте график S21.

rfplot(hs,2,1)

Figure contains an axes. The axes contains an object of type line. This object represents dB(S_{21}).

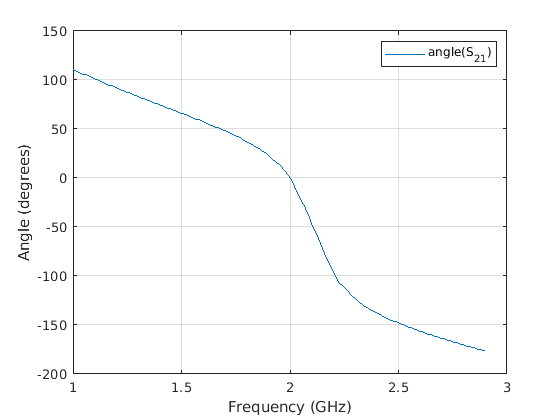

Постройте график угла S21 в степенях.

rfplot(hs,2,1,'angle')

Figure contains an axes. The axes contains an object of type line. This object represents angle(S_{21}).

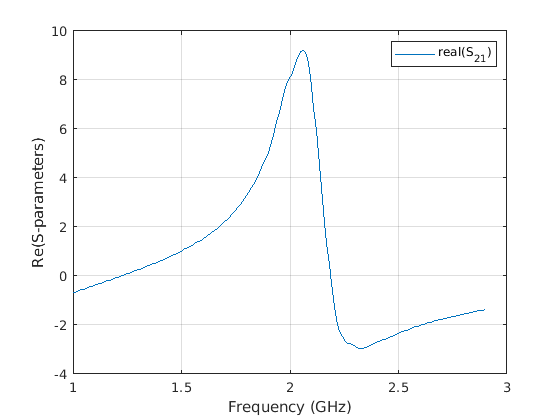

Постройте график реальной части S21.

rfplot(hs,2,1,'real')

Figure contains an axes. The axes contains an object of type line. This object represents real(S_{21}).

Входные параметры

свернуть все

S-параметры, заданные как объект RF Toolbox™ сетевого параметра. Чтобы создать объект этого типа, используйте sparameters функция.

Индекс строка данных для построения графика, заданный как положительное целое число.

Индекс столбца данных для построения графика, заданный как положительное целое число.

Спецификация линии, заданная как текстовый вход, которая изменяет типы линий, символы и цвета графика. Функция принимает текстовые входы в том же формате, что и plot команда. Для получения дополнительной информации о значениях спецификаций линии см. linespec.

Пример: '-or'

Типы графика, заданные как следующие значения: 'db', 'real', 'imag', 'abs', 'angle'.

Пример: 'angle'

Радиочастотный фильтр, заданный как rffilter (RF Toolbox) объект.

Частоты для построения графика величины отклика, заданные как вектор.

Выходные аргументы

свернуть все

Линия, содержащая график S-параметра, возвращается как указатель на линию.

Оси rfplot, возвращенные как указатель на ось.

См. также

| (RF Toolbox)

Представлено до R2006a
