Турникетная антенна, изобретённая в 1936 году Брауном [1], является ценным инструментом для создания кругово-поляризованного шаблона (RHCP или LHCP). Обычно используется в мобильной связи.
Турникетная антенна обычно действует на основной (последовательный) резонанс дипольной антенны. В порядок достижения круговой поляризации турникетная антенна имеет либо внешний квадратурный гибрид в качестве делителя/объединителя степени 90 степеней, либо внутреннюю встроенную сеть перемены фазы. В этом примере антенна рассчитана на 300 МГц. Интервал между двумя перекрещенными диполями имеет порядок лямбда/50.
freq = 300e6; lambda = 3e8/freq; offset = lambda/50; spacing = lambda/2; length = lambda/2.1; width = lambda/50; anglevar= 0:10:180; freqrange = 200e6:2e6:400e6; gndspacing = lambda/4;

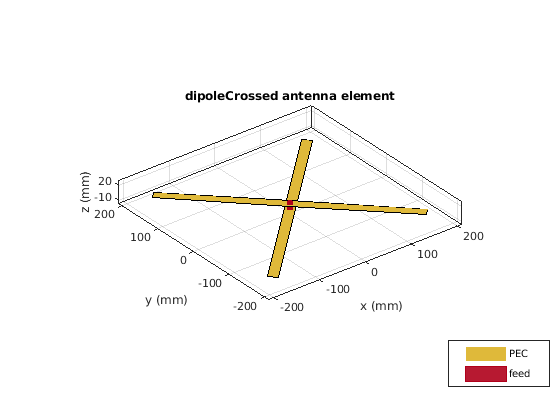

Турникетная антенна создается при помощи двух одинаковых диполей, ориентированных под прямым углом друг к другу. Элемент каталога пересеченных диполей по умолчанию поворачивается на 90 степени, чтобы настроить его в плоскости X-Y. Требуемый сдвиг фазы на 90 степени получают путем определения сдвига фазы второго диполя на 90 степени
d = dipole('Length',length,'Width',width); ant= dipoleCrossed('Element',d,'Tilt',90,'TiltAxis',[0 1 0]); figure; show(ant);

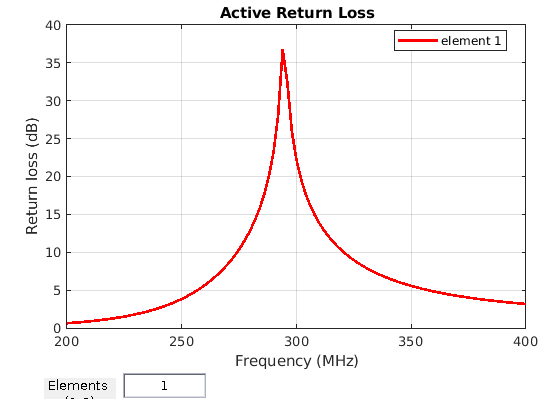

Рисунок ниже показывает обратную потерю первого элемента турникетной антенны. Поскольку эти два элемента идентичны, обратная потеря второго диполя должна быть одинаковой. Элементы хорошо соответствуют системе 75 Ом.
figure; returnLoss(ant, freqrange, 75);

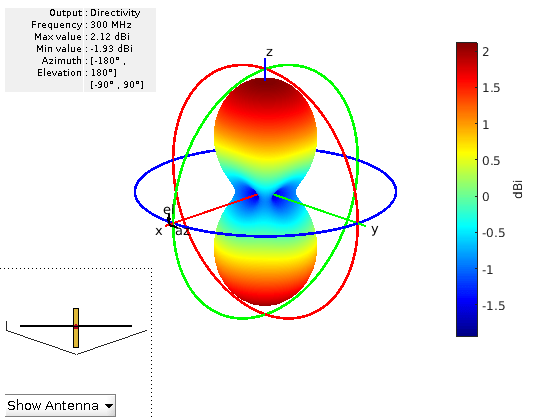

Диаграмма направленности излучения перекрестного диполя симметрична относительно плоскости x-y, и пиковое значение близко к 2.1dBi.
pattern(ant, freq);

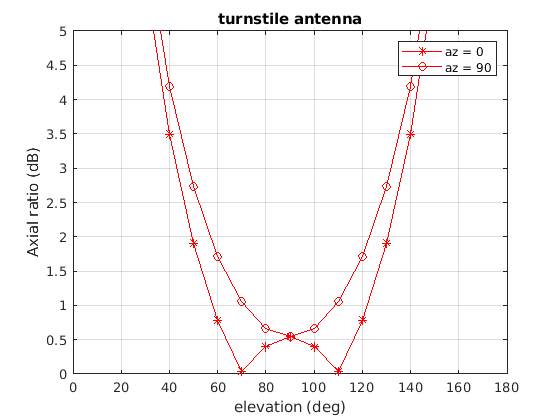

Коэффициент эллиптичности турникета вычисляется и строится в двух основных плоскостях. Как видно на графике, коэффициент эллиптичности меньше 3dB, около 45 степени по обе стороны бордюра. Это указывает, что антенна дает близкую к круговой поляризацию в области 90 степеней вокруг борсайта.
AR1 = axialRatio(ant, freq, 0, anglevar); AR2 = axialRatio(ant, freq, 90, anglevar); figure; plot(anglevar, AR1, 'r*-', anglevar, AR2, 'ro-'); axis([0 180 0 5]); grid on; xlabel('elevation (deg)') legend('az = 0', 'az = 90') ylabel('Axial ratio (dB)'); title('turnstile antenna')

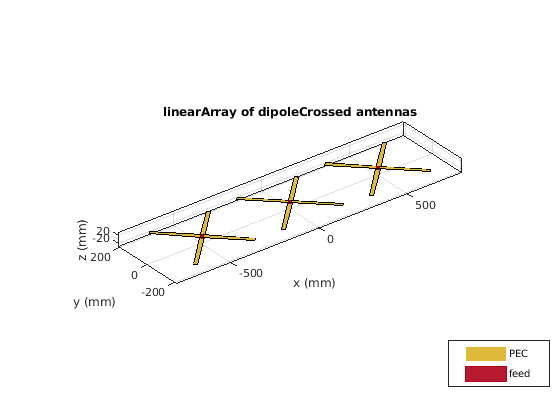

На рисунке ниже показан трехфазный элемент. Интервал между элементами выбран лямбда/2. Первый турникетный элемент находится в источнике, в то время как два других элемента находятся на расстоянии половины длины волны.
arr=linearArray('Element',ant,'ElementSpacing',spacing,'NumElements',3); show(arr);

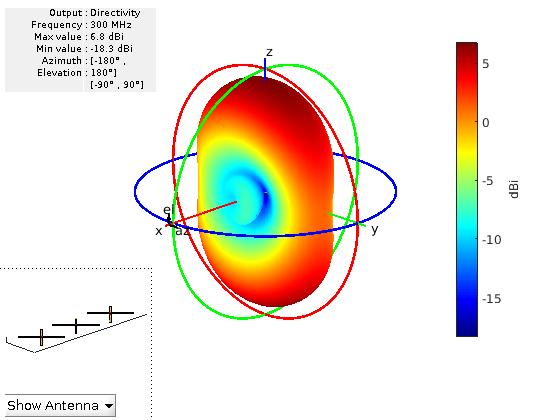

Рисунок ниже показывает направленность результирующего массива. Пиковое значение близко к 6,8 дБи. Шаблон все еще симметричен относительно плоскости X-Y.
pattern(arr, freq);

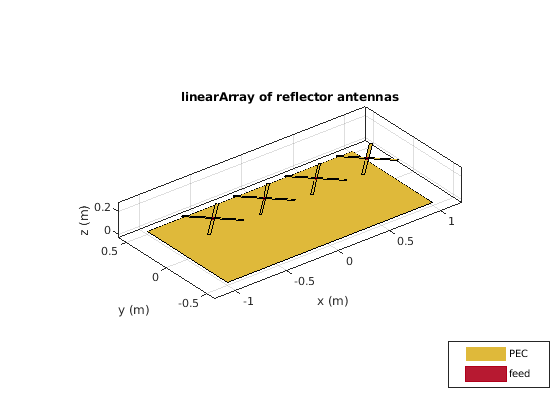

Чтобы предотвратить потерю излучения ниже плоскости x-y, может быть добавлен отражатель. Ниже представлен четырёхтрубный элемент, поддерживаемый отражателем. Длина отражателя в два раза превышает длину волны, а ширина - длину волны. Длина интервала между отражателем и антенной составляет четверть длины волны. Массив симметричен относительно источника, поэтому элемент в источник отсутствует.
r = reflector('Exciter',ant,'GroundPlaneLength',lambda/2, ... 'GroundPlaneWidth', lambda,'Spacing',gndspacing); refarray =linearArray('Element',r,'ElementSpacing',spacing,'NumElements',4); show(refarray);

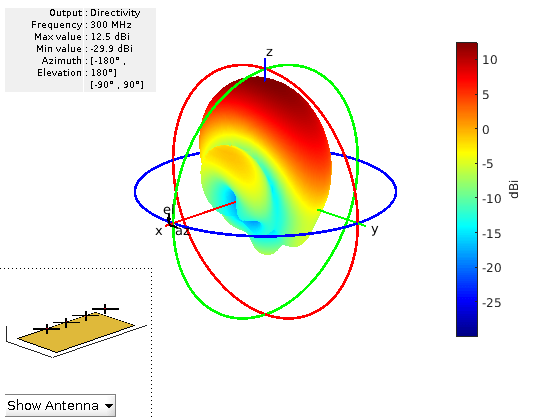

Рисунок ниже показывает диаграмму направленности излучения решетки четырех элементов. Пиковое значение близко к 12,6 дБи. Присутствие отражателя гарантирует, что большая часть энергии излучается вдоль положительной оси z.
figure; pattern(refarray, freq);

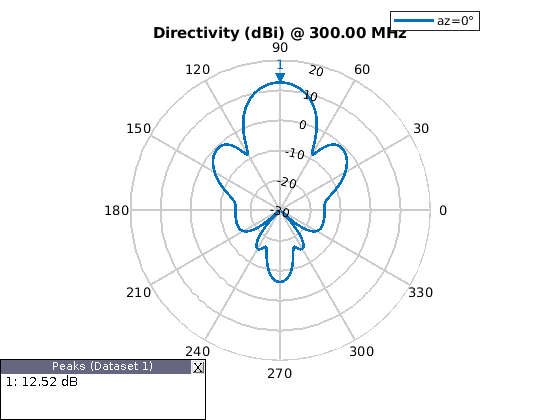

Рисунок ниже показывает срез шаблона с нулевым углом азимута.
figure; patternElevation(refarray, freq);

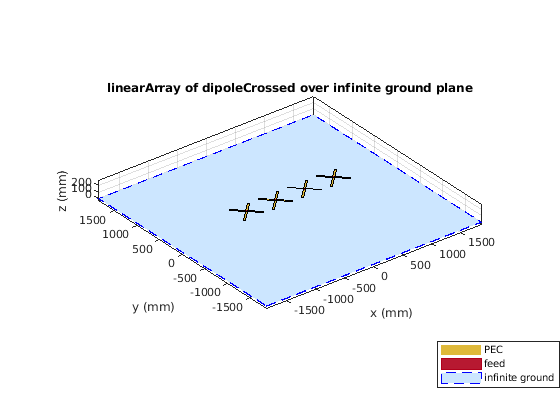

Турникетный массив на электрически большой структуре может быть аппроксимирована путем размещения ее на бесконечной наземной плоскости. Этого можно добиться, сделав длину наземной плоскости отражателя бесконечной.
refarray.Element.GroundPlaneLength = inf; show(refarray);

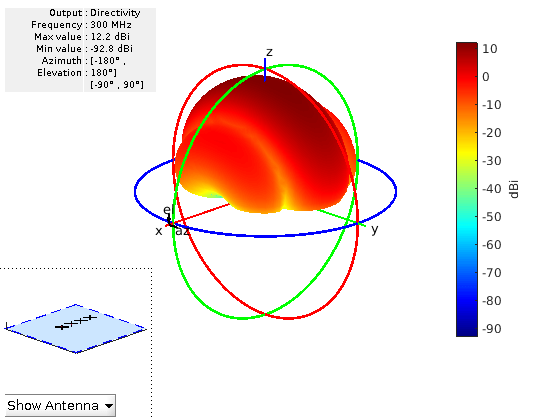

Рисунок ниже показывает диаграмму направленности излучения турникетной решётки на бесконечной плоскости земли. Как и ожидалось, ниже земли не течёт энергия.
pattern(refarray, freq);
[1] Г. Х. Браун, «Турникетная антенна», Электроника, апрель 1936, стр. 14-17.
