Noise Gate

Динамическая область значений ворот

Библиотека:
Audio Toolbox/Динамическое управление областью значений

Описание

Блок Noise Gate выполняет динамическое стробирование области значений независимо по каждому входному каналу. Динамическое стробирование области значений подавляет сигналы ниже заданного порога. Блок использует заданное время атакирелиза и удержания, чтобы достичь плавной приложенной кривой усиления.

Порты

Вход

расширить все

`x` - Входной сигнал
матрица | 1-D вектор

Матричный вход - Каждый столбец входного сигнала рассматривается как независимый канал.
1-D векторный вход -- Вход рассматривается как один канал.

Этот порт не называется, если вы не задаете дополнительные входные порты.

Типы данных: single | double

`T` - Порог (дБ)
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра Threshold (dB).

Типы данных: single | double

`AT` - Время (ы) атаки
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра Attack time (s).

Типы данных: single | double

`RT` - Время (ы) выпуска
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра Release time (s).

Типы данных: single | double

`HT` - Время удержания
скаляр

Зависимости

Чтобы включить этот порт, выберите Specify from input port для параметра Hold time (s).

Типы данных: single | double

Выход

расширить все

`Y` - Выходной сигнал
матрица

Блок Noise Gate выводит сигнал с совпадающим типом данных, что и входной сигнал. Размер выходного сигнала зависит от размера входа:

Матричный вход - Блок выводит матрицу того же размера и типа данных, что и входной сигнал.
1-D векторный вход -- блок выводит матрицу N -by-1 (вектор-столбец), где N - количество элементов в векторе- 1-D.

Этот порт не называется, пока вы не выберете параметр Output gain (dB).

Типы данных: single | double

`G` - Коэффициент усиления, примененный к каждой входной выборке
матрица

Зависимости

Чтобы включить этот порт, выберите параметр Output gain (dB).

Типы данных: single | double

Параметры

расширить все

Если параметр указан как настраиваемый, то можно изменить его значение во время симуляции.

Главная вкладка

`Threshold (dB)` - Операционный порог
`–10` (по умолчанию) | скаляром в области значений от -140 до 0 включительно

Operation threshold - уровень, ниже которого коэффициент усиления прикладывается к входному сигналу.

Чтобы задать Threshold (dB) от входа порта, выберите Specify from input port для параметра.

Настраиваемый: Да

`View static characteristic` - Открыть статический характеристический график динамической области значений ворот
кнопка

График обновляется автоматически при изменении параметров Noise Gate блока.

Настраиваемый: Да

`Attack time (s)` - Время для приложенного усиления для увеличения вверх
`0.05` (по умолчанию) | скаляром в области значений от 0 до 4 включительно

Attack time время, когда приложенный коэффициент усиления увеличивается с 10% до 90% от его конечного значения, когда вход идет ниже порога. Параметр Attack time (s) сглаживает приложенную кривую усиления.

Чтобы задать Attack time (s) от входа порта, выберите Specify from input port для параметра.

Настраиваемый: Да

`Release time (s)` - Время для приложенного усиления для изменения вниз
`0.2` (по умолчанию) | скаляром в области значений от 0 до 4 включительно

Release time - это время, когда приложенный коэффициент усиления падает с 90% до 10% от его конечного значения, когда вход переходит выше порога. Параметр Release time (s) сглаживает приложенную кривую усиления.

Чтобы задать Release time (s) от входа порта, выберите Specify from input port для параметра.

Настраиваемый: Да

`Hold time (s)` - Время, в течение которого приложенный коэффициент усиления удерживается устойчивым
`0.05` (по умолчанию) | скаляром в области значений от 0 до 4

Hold time - период, в течение которого (отрицательный) коэффициент усиления удерживается перед началом уменьшения к своему установившемуся значению, когда входной уровень падает ниже порога.

Чтобы задать Hold time (s) от входа порта, выберите Specify from input port для параметра.

Настраиваемый: Да

`Inherit sample rate from input` - Укажите источник входной частоты выборки
`on` (по умолчанию) | `off`

Когда вы выбираете этот параметр, блок наследует свою частоту дискретизации от входного сигнала. Когда вы очищаете этот параметр, вы задаете частоту дискретизации в Input sample rate (Hz).

Настраиваемый: Нет

`Input sample rate (Hz)` - Задайте входную частоту выборки
`44100` (по умолчанию) | скаляром

Настраиваемый: Да

Зависимости

Чтобы включить этот параметр, очистите параметр Inherit sample rate from input.

Вкладка «Дополнительно»

`Output gain (dB)` - Коэффициент усиления, применяемый к каждой входной выборке
`off` (по умолчанию) | `on`

Когда вы выбираете этот параметр, к блоку добавляется дополнительный выходной порт, G. Порт G выводит коэффициент усиления, примененный к каждому входному каналу в дБ.

Настраиваемый: Нет

`Sidechain` - Включите вход боковой цепи
`off` (по умолчанию) | `on`

Когда вы выбираете этот параметр, к блоку добавляется дополнительный SC входного порта. Порт SC позволяет динамическая область значений значение входного сигнала x с помощью отдельного сигнала боковой цепи.

Тип данных и (система координат) длина входа для порта SC должны совпадать с входом для порта x.

Количество каналов входного сигнала боковой цепи должно быть равно количеству каналов x или равен единице.

Sidechain channel count is equal to one - Вычисленный коэффициент усиления, G, на основе этого канала применяется ко всем каналам x.
Sidechain channel count is equal to channel count of x - Вычисленный коэффициент усиления, G, для каждого бокового канала применяется к соответствующему каналу x.

Настраиваемый: Нет

`Simulate using` - Задайте тип выполняемой симуляции
`Interpreted execution` (по умолчанию) | `Code generation`

Interpreted execution -- Моделируйте модель с помощью MATLAB^® интерпретатор. Эта опция сокращает время запуска и имеет скорость симуляции, сопоставимую с Code generation. В этом режиме можно отлаживать исходный код блока.
Code generation - Симулируйте модель с использованием сгенерированного кода C. Первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С повторно используется для последующих симуляций, пока модель не меняется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций сопоставима с Interpreted execution.

Настраиваемый: Нет

Примеры моделей

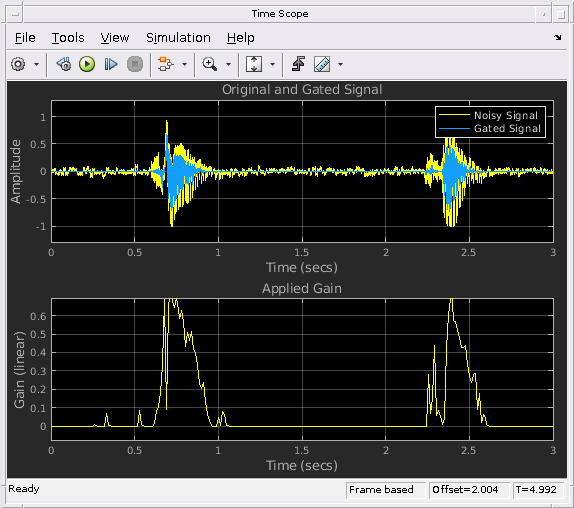

Фоновый шум затвора

Примените динамическую область значений стробирование, чтобы удалить низкоуровневый шум из аудио файла.

Характеристики блоков

Типы данных	`double` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Алгоритмы

Блок Noise Gate обрабатывает систему координат сигнала за кадром и элемент за элементом.

Сигнал N- точка, x [n], преобразуется в величину:

$x_{a} [n] = | x [n] |$
x [n] проходит через усиливающий компьютер. Компьютер с усилением использует статические характеристические свойства динамической области значений ворот, чтобы применить коэффициент усиления кирпичной петли для сигнала ниже порога:

$g_{c} (x_{a}) = {\begin{matrix} 0 & x_{a} < T_{lin} \\ 1 & x_{a} \geq T_{lin} \end{matrix}$
T _lin является пороговым свойством, преобразованным в линейную область:

$T_{lin} = 10^{(\frac{T_{dB}}{20})} .$
Вычисленный коэффициент усиления, g c [n], сглаживается с помощью заданных параметров attack, релиза и hold time:

$g_{s} [n] = {\begin{matrix} α_{A} g_{s} [n - 1] + (1 - α_{A}) g_{c} [n] & (C_{A} > T_{H}) & (g_{c} [n] \leq g_{s} [n - 1]) \\ g_{s} [n - 1] & C_{A} \leq T_{H} \\ α_{R} g_{s} [n - 1] + (1 - α_{R}) g_{c} [n] & g_{c} [n] > g_{s} [n - 1] \end{matrix}$
C A является счетчиком удержания для атаки. Предел, _T H, определяется параметром Hold time (s).
Коэффициент времени атаки, α A, вычисляется как

$α_{A} = \exp (\frac{- \log (9)}{F s \times T_{A}}) .$
Коэффициент времени освобождения, α R, вычисляется как

$α_{R} = \exp (\frac{- \log (9)}{F s \times T_{R}}) .$
T A является периодом атаки, заданным параметром Attack time (s). T R является периодом релиза, _{заданным} параметром Release time (s). Fs - входная частота дискретизации, заданная параметром Inherit sample rate from input или Input sample rate (Hz).
Выход динамической области значений ворот дается как

$y [n] = x [n] \times g_{s} [n] .$

Ссылки

[1] Джаннулис, Димитриос, Майкл Массберг и Джошуа Д. Рейсс. Digital Dynamic Range Compressor Design -- A Tutorial And Analysis (неопр.) (недоступное руководство). Журнал Общества Аудиотехники. Том 60, Выпуск 6, 2012, стр. 399-408.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Compressor | Expander | Limiter | noiseGate

Темы

Динамическое управление областью значений

Введенный в R2016a
