Barker Code Generator

Сгенерируйте биполярный код Баркера

Библиотека:
Communications Toolbox
Communications Toolbox/Источники связи/Генераторы последовательности

Описание

Блок Barker Code Generator генерирует биполярный код Баркера. Короткая длина и малая корреляция боковых элементов делают коды Баркера полезными для системы координат синхронизации в цифровых коммуникационных системах. Для получения дополнительной информации см. «Коды Баркера».

Порты

Выход

расширить все

`output` - система координат кода Баркера
Вектор-столбец

Код Баркера системы координат, возвращается как вектор-столбец. Если длина системы координат превышает длину кода Баркера, блок заполняет систему координат, повторяя код Баркера.

Зависимости

Установите тип данных выхода с параметром Output data type.

Параметры

расширить все

`Code length` - Длина сгенерированного кода
`7` (по умолчанию) | `1` | `2` | `3` | `4` | `5` | `11` | `13`

Длина сгенерированного кода, заданная как 1, 2, 3, 4, 5, 7, 11, или 13. Для получения дополнительной информации см. «Коды Баркера».

Пример: 2 выводит код Баркера [-1; 1].

Типы данных: double

`Sample time` - Вывод шага расчета
`1` (по умолчанию) | -1 | положительная скалярная величина

Вывод шага расчета, заданный как -1 или положительная скалярная величина, которая представляет время между каждой выборкой сигнала выхода. Если для Sample time задано значение -1, шаг расчета наследуется от нисходящего потока. Для получения информации о связи между Sample time и Samples per frame см . Частота дискретизации.

`Samples per frame` - Выборки по выходной системе координат
`1` (по умолчанию) | положительное целое число

Выборки на выходную систему координат, заданные как положительное целое число. Если Samples per frame M, блок выводит систему координат, содержащий M выборки, состоящие из последовательностей кода Баркера N длины. N - длина сгенерированного кода, который устанавливается параметром Code length. Когда M не является целым числом, кратным N, последовательные системы координат поддерживают непрерывность кода Баркера через контуры кадра.

Для получения информации о связи между Sample time и Samples per frame, смотрите Sample Timing.

Типы данных: double

`Output data type` - Тип выходных данных
`double` (по умолчанию) | `int8`

Выход данных, заданный как double или int8.

Типы данных: char | string

`Simulate using` - Тип выполняемой симуляции
`Code generation` (по умолчанию) | `Interpreted execution`

Тип выполняемой симуляции, заданный как Code generation или Interpreted execution.

Code generation - Симулируйте модель при помощи сгенерированного кода C. Первый раз, когда вы запускаете симуляцию, Simulink^® генерирует код С для блока. Код С повторно используется для последующих симуляций, если модель не меняется. Эта опция требует дополнительного времени запуска, но скорость последующих симуляций быстрее Interpreted execution.
Interpreted execution -- Моделируйте модель с помощью MATLAB^® интерпретатор. Эта опция требует меньше времени запуска, чем Code generation метод, но скорость последующих симуляций медленнее. В этом режиме можно отлаживать исходный код блока.

Примеры моделей

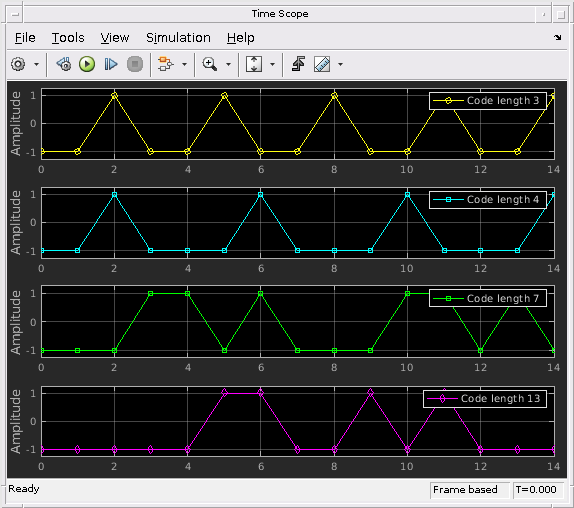

Generate Barker Code With Various Code Lengths

Сгенерируйте код Баркера с различными длинами кода

The cm_ex_various_barker_code_length модель показывает выход из Barker Code Generator блоки, сконфигурированные для 15 выборок на систему координат во шаг расчета 1, и длины кода, установленные на 3, 4, 7 и 13. График показывает, что кодовая последовательность повторяется, по мере необходимости, чтобы заполнить 15 системы координат выборки.

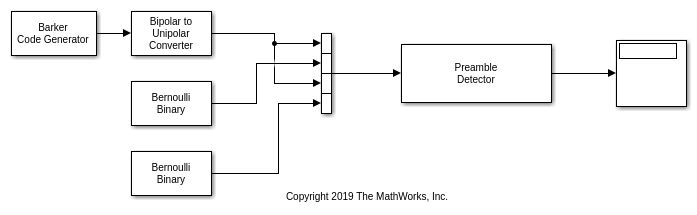

Обнаружение преамбулы кода Баркера в системах координат

Создайте две системы координат, состоящие из 7-битной преамбулы кода Баркера и 14-битного поля полезной нагрузки. Обнаружение местоположения преамбулы при помощи Preamble Detector блок.

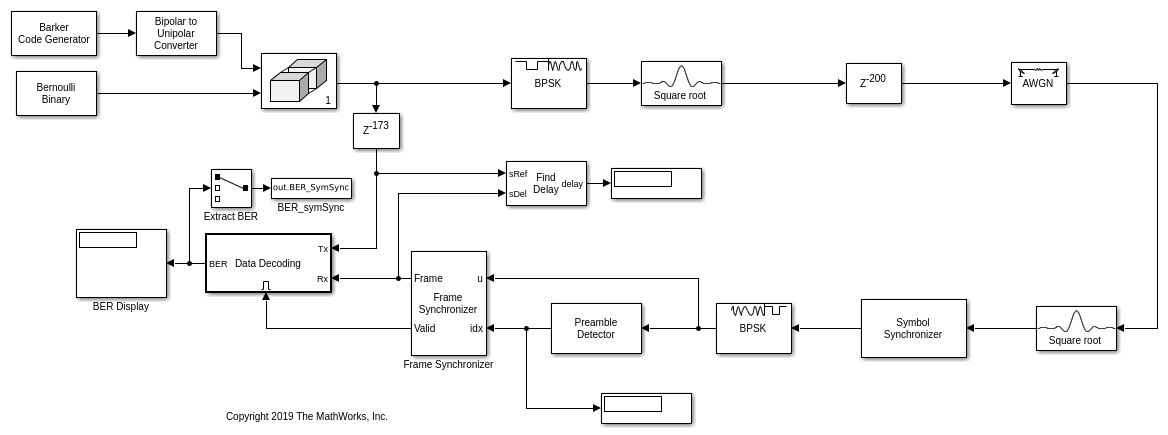

Frame Synchronization Using Barker Code Preamble

Кадровая синхронизация с использованием преамбулы кода Баркера

Используйте преамбулу length 13 Barker кода системы координат для системы координат синхронизации бит данных.

Характеристики блоков

Типы данных	`double` \| `integer`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Подробнее о

расширить все

Коды Баркера

Коды Баркера имеют максимальную автокорреляционную последовательность, которая имеет внепиковые автокорреляции не более 1.

A correlation sidelobe является корреляцией кодового слова с измененной во времени версией себя. Боковой элемент корреляции, _Ck, для k -symbol-сдвига N -битовой кодовой последовательности, _{Xj}, является

$C_{k} = \sum_{j = 1}^{N - k} X_{j} X_{j + k}$

Для j = 1, 2, 3,.. ., N, Xj является индивидуальным символом кода, который равен + 1 или -1. Смежные символы приняты равными 0.

Выходной код находится в биполярном формате с 0 и 1, сопоставленными с 1 и -1. Максимально известная длина кода Баркера - 13. Короткая длина и малая корреляция боковых элементов делают коды Баркера полезными для системы координат синхронизации в цифровых коммуникационных системах. Генератор кода Баркера выводит коды Баркера, перечисленные в этой таблице.

Длина кода Баркера	Код Баркера	Уровень бокового колеса
`1`	[–1]	0 дБ
`2`	[–1; 1]	-6 дБ
`3`	[–1; –1; 1]	-9,5 дБ
`4`	[–1; –1; 1; –1]	-12 дБ
`5`	[–1; –1; –1; 1; –1]	-14 дБ
`7`	[–1; –1; –1; 1; 1; –1; 1]	-16,9 дБ
`11`	[–1; –1; –1; 1; 1; 1; –1; 1; 1; –1; 1]	-20,8 дБ
`13`	[–1; –1; –1; –1; –1; 1; 1; –1; –1; 1; –1; 1; –1]	-22,3 дБ

Частота дискретизации

Время между обновлениями выхода равно продукту Samples per frame и Sample time. Для примера, если Sample time и Samples per frame равны единице, блок выводит выборку каждую секунду. Если Samples per frame увеличено до 10, то вектор 10 на 1 выводится каждые 10 секунд. Это гарантирует, что эквивалентная скорость выхода не зависит от параметра Samples per frame.

Вопросы совместимости

расширить все

Существующие модели автоматически обновляют этот блок до текущей версии

Поведение изменено в R2020a

Начиная с R2020a, Simulink больше не позволяет использовать версию блока Barker Code Generator, доступную до R2015b.

Существующие модели автоматически обновляются, чтобы загрузить версию блока Barker Кода Generator, объявленную в Исходных блоках выхода систем координат последовательных временных выборок, но не используйте атрибут системы координат в R2015b Информации о релизах. Для получения дополнительной информации о переадресации блоков смотрите Таблицы переадресации (Simulink).

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Не поддерживает генерацию кода только для целого числа.
