constellation

Вычислите или постройте идеальное сигнальное созвездие

Описание

пример

symbols = constellation(obj) возвращает числовые значения созвездия.

constellation(obj) генерирует график созвездия для объекта.

Примеры

свернуть все

Создайте QPSK модулятор.

mod = comm.QPSKModulator;

Определите ссылочные точки созвездия.

refC = constellation(mod)
refC = 4×1 complex

   0.7071 + 0.7071i
  -0.7071 + 0.7071i
  -0.7071 - 0.7071i
   0.7071 - 0.7071i

Постройте график созвездия.

constellation(mod)

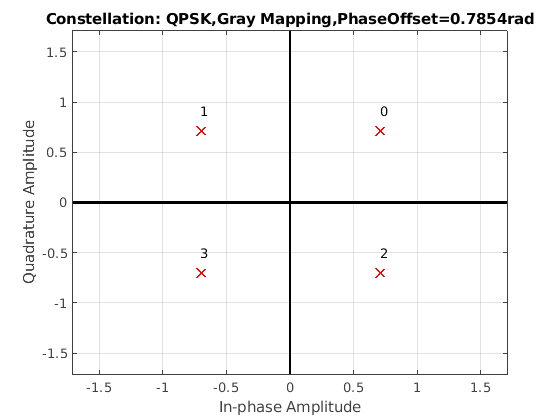

Figure contains an axes. The axes with title Constellation: QPSK,Gray Mapping,PhaseOffset=0.7854rad contains 7 objects of type line, text.

Создайте PSK демодулятор, имеющий 0 смещение фазы.

demod = comm.QPSKDemodulator('PhaseOffset',0);

Постройте график его ссылочного созвездия. The constellation способ работает как для объектов модулятора, так и для объектов демодулятора.

constellation(demod)

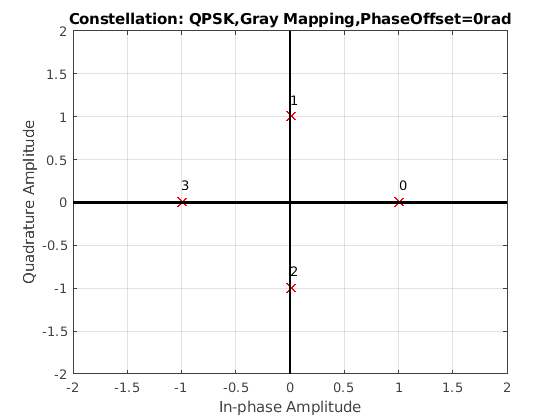

Figure contains an axes. The axes with title Constellation: QPSK,Gray Mapping,PhaseOffset=0rad contains 7 objects of type line, text.

Создайте object™ BPSK Modulator System и вычислите ссылочные значения созвездия.

Создайте comm.BPSKModulator Системный объект.

h = comm.BPSKModulator;

Вычислите и отобразите ссылку значения созвездия путем вызова constellation функция.

refC = constellation(h)
refC = 2×1 complex

   1.0000 + 0.0000i
  -1.0000 + 0.0000i

Создайте PSK модулятор.

mod = comm.PSKModulator;

Определите ссылочные точки созвездия.

refC = constellation(mod)
refC = 8×1 complex

   0.9239 + 0.3827i
   0.3827 + 0.9239i
  -0.3827 + 0.9239i
  -0.9239 + 0.3827i
  -0.9239 - 0.3827i
  -0.3827 - 0.9239i
   0.3827 - 0.9239i
   0.9239 - 0.3827i

Постройте график созвездия.

constellation(mod)

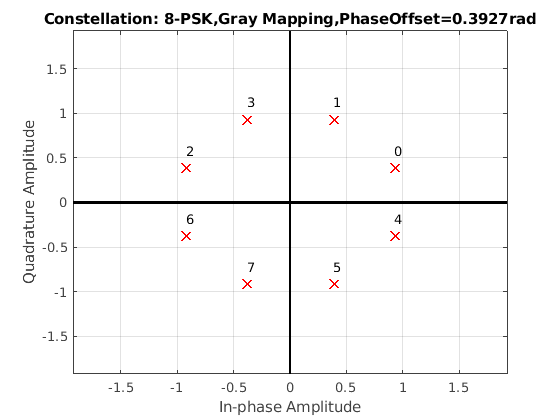

Figure contains an axes. The axes with title Constellation: 8-PSK,Gray Mapping,PhaseOffset=0.3927rad contains 11 objects of type line, text.

Создайте PSK-демодулятор, имеющий порядок 16 модуляции.

demod = comm.PSKDemodulator(16);

Постройте график его ссылочного созвездия. The constellation способ работает как для объектов модулятора, так и для объектов демодулятора.

constellation(demod)

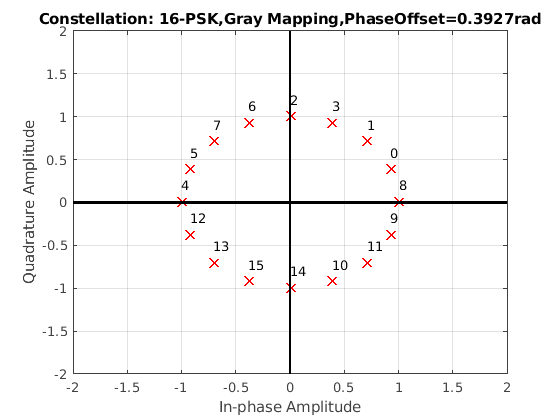

Figure contains an axes. The axes with title Constellation: 16-PSK,Gray Mapping,PhaseOffset=0.3927rad contains 19 objects of type line, text.

Создайте object™ BPSK Modulator System и вычислите ссылочные значения созвездия.

Создайте comm.BPSKModulator Системный объект.

h = comm.BPSKModulator;

Вычислите и отобразите ссылку значения созвездия путем вызова constellation функция.

refC = constellation(h)
refC = 2×1 complex

   1.0000 + 0.0000i
  -1.0000 + 0.0000i

Создайте BPSK Modulator System object™ и постройте график ссылочного созвездия.

Создайте comm.BPSKModulator Системный объект.

bpsk = comm.BPSKModulator;

Постройте график ссылки созвездия путем вызова constellation функция.

constellation(bpsk)

Figure contains an axes. The axes with title Constellation: BPSK,PhaseOffset=0rad contains 5 objects of type line, text.

Создайте BPSK Demodulator System object™ и вычислите его ссылочное созвездие.

h = comm.BPSKDemodulator;

Вычислите и отобразите опорный сигнал созвездие путем вызова constellation функция.

refC = constellation(h)
refC = 2×1 complex

   1.0000 + 0.0000i
  -1.0000 + 0.0000i

Создайте систему демодулятора BPSK object™ а затем постройте график опорного сигнала созвездия.

h = comm.BPSKDemodulator;

Постройте график ссылки созвездия путем вызова constellation функция.

constellation(h)

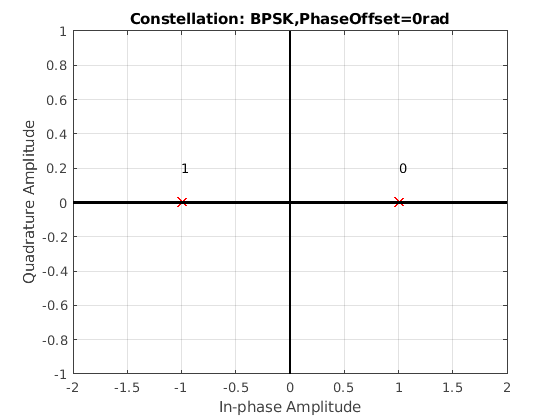

Figure contains an axes. The axes with title Constellation: BPSK,PhaseOffset=0rad contains 5 objects of type line, text.

Входные параметры

свернуть все

Системный объект, для возврата созвездия, заданный как объект modulator System.

Типы данных: object

Выходные аргументы

свернуть все

Точки созвездия, возвращенные как комплексный вектор.

Типы данных: double | single
Поддержка комплексного числа: Да

Введенный в R2012a
