Найдите задержку между двумя сигналами
Блоки Communications Toolbox/Utility
Блок Find Delay находит задержку между сигналом и самой отложенной, и, возможно, искаженной версией. Это полезно, когда вы хотите сравнить переданный и принятый сигнал, чтобы найти вероятность битовой ошибки, но не знаете задержки в принятом сигнале. Этот блок принимает вектор-столбец или матричный входной сигнал. Для матричного входа блок выводит вектор-строку и находит задержку в каждом канале матрицы независимо. Смотрите Задержки для получения дополнительной информации о задержках сигнала.

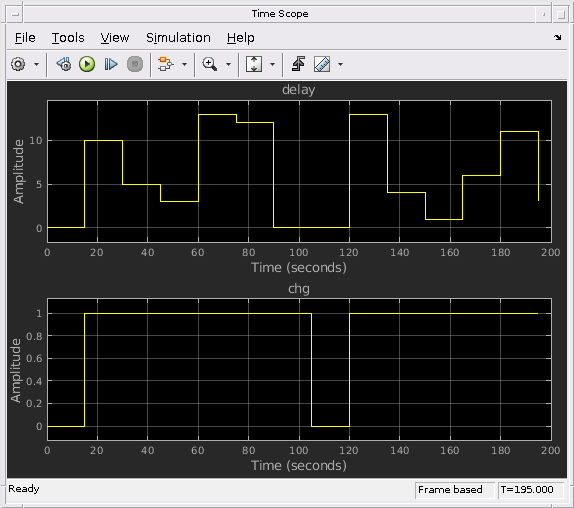

Установите Correlation window length достаточно большим, чтобы вычисленная задержка в конечном счете стабилизировалась при постоянном значении. Когда это происходит, сигнал от опционального chg выходной порт стабилизируется при постоянном значении нуля. Если вычисленная задержка не является постоянной, вы должны увеличить Correlation window length. Если увеличенное значение Correlation window length превышает длительность симуляции, то вы также должны увеличить продолжительность симуляции соответственно. Если вы можете примерно оценить задержку, то Correlation window length выдаст стабильную оценку задержки в четыре раза больше этого значения.
Если перекрестная корреляция между этими двумя сигналами широкая, то Correlation window length значение должно быть намного больше ожидаемой задержки, или же алгоритм может стабилизироваться с неправильным значением. Для примера сигнал CPM имеет широкую автокорреляцию, поэтому он имеет широкую перекрестную корреляцию с задержанной версией себя. В этом случае значение Correlation window length должно быть намного больше ожидаемой задержки.
Если блок вычисляет задержку, которая больше 75 процентов от Correlation window length, сигнал sRef вероятно, задерживается относительно сигнала sDel. В этом случае необходимо переключить сигнальные линии, ведущие в два входных порта.
Можно сделать так, чтобы блок Find Delay остановил обновление задержки после вычисления того же значения задержки для заданного количества выборок. Для этого выберите Disable recurring updates и введите положительное целое число в поле Number of constant delay outputs to disable updates. Для примера, если вы задаете Number of constant delay outputs to disable updates 20блок прекратит перерасчет и обновление задержки после вычисления того же значения 20 время наследования. Отключение повторяющихся обновлений заставляет симуляцию запускаться быстрее после того, как происходит целевое количество постоянных задержек.
Блок Find Delay находит задержку путем вычисления перекрестных корреляций первого сигнала со сдвинутыми во времени версиями второго сигнала и затем нахождения индекса, при котором перекрестная корреляция максимизируется.
