Общая квадратурная амплитудная модуляция (QAM)
Передайте и примите данные с помощью непрямоугольного 16-арного созвездия в присутствии Гауссова шума. Покажите график поля точек шумного созвездия и оцените вероятность ошибки символа (SER) для двух различных отношений сигнал-шум.
Создайте 16-QAM созвездие на основе стандарта V.29 для телефонных модемов.
c = [-5 -5i 5 5i -3 -3-3i -3i 3-3i 3 3+3i 3i -3+3i -1 -1i 1 1i]; M = length(c);
Сгенерируйте случайные символы.
data = randi([0 M-1],2000,1);
Модулируйте данные с помощью genqammod
функция. Общая модуляция QAM необходима, потому что пользовательское созвездие не прямоугольное.
modData = genqammod(data,c);
Пропустите сигнал через канал AWGN, имеющий отношение сигнал/шум (ОСШ) 20 дБ.
rxSig = awgn(modData,20,'measured');
Отобразите график поля точек принятого сигнала и ссылки созвездия, c
.
h = scatterplot(rxSig); hold on scatterplot(c,[],[],'r*',h) grid hold off
Демодулируйте принятый сигнал при помощи genqamdemod
функция. Определите количество ошибок символа и коэффициент ошибки символа.
demodData = genqamdemod(rxSig,c); [numErrors,ser] = symerr(data,demodData)
numErrors = 1
ser = 5.0000e-04
Повторите процесс передачи и демодуляции с каналом AWGN, имеющим ОСШ на 10 дБ. Определите вероятность ошибки символа для уменьшенного ОСШ. Как ожидалось, эффективность снижается, когда ОСШ уменьшается.
rxSig = awgn(modData,10,'measured');
demodData = genqamdemod(rxSig,c);
[numErrors,ser] = symerr(data,demodData)
numErrors = 462
ser = 0.2310
Создайте точки, которые описывают шестиугольное созвездие.
inphase = [1/2 1 1 1/2 1/2 2 2 5/2]; quadr = [0 1 -1 2 -2 1 -1 0]; inphase = [inphase;-inphase]; inphase = inphase(:); quadr = [quadr;quadr]; quadr = quadr(:); const = inphase + 1i*quadr;
Постройте график созвездия.

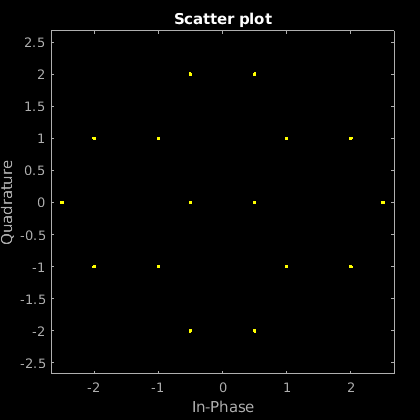

h = scatterplot(const);
Сгенерируйте символы входных данных. Модулируйте символы, используя это созвездие.
x = [3 8 5 10 7]; y = genqammod(x,const);
Демодулируйте модулированный сигнал, y
.
z = genqamdemod(y,const);
Постройте график модулированного сигнала на том же рисунке.

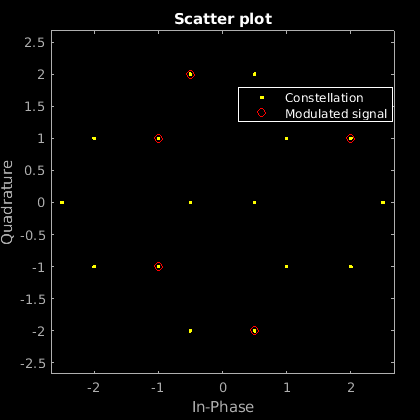

hold on; scatterplot(y,1,0,'ro',h); legend('Constellation','Modulated signal');
Определите количество ошибок символов между демодулированными данными и исходной последовательностью.
numErrs = symerr(x,z)
numErrs = 0
x
- Сигнал сообщенияСигнал сообщения, заданный как скаляр, вектор, матрица или трехмерный массив числовых значений. Сигнал сообщения должен состоять из целых чисел от 0 и length
(const
)–1. Если x
является матрицей с несколькими строками, функция обрабатывает столбцы независимо.
Типы данных: double
| single
| fi
| int8
| int16
| uint8
| uint16
const
- отображение сигналовОтображение сигнала, заданное как комплексный вектор.
Типы данных: double
| single
| fi
| int8
| int16
| uint8
| uint16
Поддержка комплексного числа: Да
y
- Комплексная огибающаяКомплексная огибающая, возвращенная в виде скаляра, вектора, матрицы или трехмерные массивы числовых значений. Длина y
совпадает с длиной входа x
.
Типы данных: double
| single
| fi
| int8
| int16
| uint8
| uint16
