plotPhaseNoiseFilter

Построение отклика блока фильтрации фазовых шумов

Описание

пример

plotPhaseNoiseFilter(blockname) строит график отклика фазы шума, сопоставленного с блоком Phase Noise, заданным переменной blockname.

Примеры

свернуть все

В этом примере показано, как использовать plotPhaseNoiseFilter функция для просмотра фильтрующей характеристики блока Phase Noise в модели Simulink.

Загрузите модель Simulink, которая содержит блок Phase Noise. The load_system (Simulink) загружает модель в память, не делая окно модели видимым. Функция также будет работать с моделями, окно которых видно. Пример, slex_phasenoise, содержит Phase Noise блок.

load_system('slex_phasenoise')

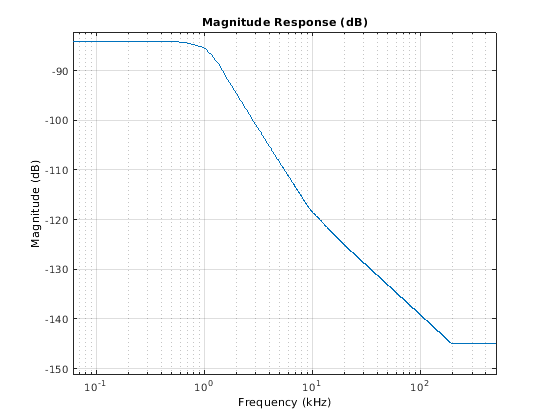

Запуск plotPhaseNoiseFilter функция для просмотра фильтрующей характеристики блока Phase Noise.

plotPhaseNoiseFilter('slex_phasenoise/Phase Noise')

Входные параметры

свернуть все

Имя блока Phase Noise в модели Simulink

Пример: plotPhaseNoiseFilter('Model Name/Phase Noise')

Типы данных: char
