ssbdemod
Однополосная амплитудная демодуляция
Синтаксис
z = ssbdemod(y,Fc,Fs)
z = ssbdemod(y,Fc,Fs,ini_phase)
z = ssbdemod(y,Fc,Fs,ini_phase,num,den)
Описание
Для всех синтаксисов
z = ssbdemod(y,Fc,Fs) демодулирует модулированный сигнал амплитуды с одной боковой полосой частот y от сигнала несущей, имеющего частоту Fc (Гц). Сигнал несущей и y иметь частоту дискретизации Fs (Гц). Модулированный сигнал имеет нулевую начальную фазу и может быть сигналом верхней или нижней боковой полосы. В процессе демодуляции используется lowpass, заданный как [num,den] = butter(5,Fc*2/Fs).
Примечание
The Fc и Fs аргументы должны удовлетворять Fs > 2 (Fc + BW), где BW - шумовая полоса исходного сигнала, который был модулирован.
z = ssbdemod(y,Fc,Fs,ini_phase) задает начальную фазу модулированного сигнала в радианах.
z = ssbdemod(y,Fc,Fs,ini_phase,num,den) задает числитель и знаменатель lowpass, используемого в демодуляции.
Примеры
Демодулируйте сигнал боковой полосы
Определите частоту дискретизации и исходный сигнал.
fs = 270000; t = (0:1/fs:0.01)'; signal = sin(2*pi*300.*t)+2*sin(2*pi*600.*t);
Преобразуйте исходный сигнал в модулированные сигналы верхней боковой полосы и нижней боковой полосы с помощью ssbmod. Используйте частоту среза 12000 и начальная фаза 0.
fc = 12000;
initialPhase = 0;
lowerSidebandSignal = ssbmod(signal,fc,fs,initialPhase);
upperSidebandSignal = ssbmod(signal,fc,fs,initialPhase,'upper');Демодулируйте сигналы нижней и верхней боковой полосы.
s1 = ssbdemod(lowerSidebandSignal,fc,fs); s2 = ssbdemod(upperSidebandSignal,fc,fs);

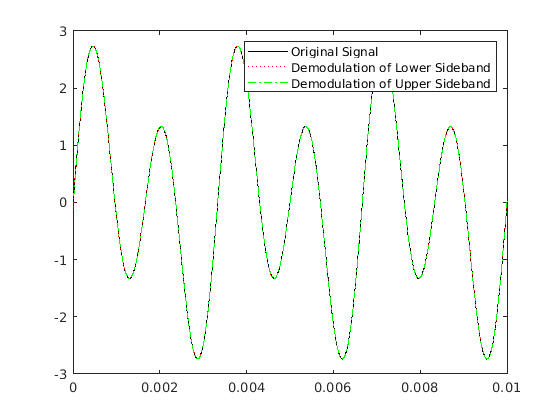

Сравните обработанные сигналы с исходными и проверьте реконструкцию.
plot(t,signal,'k',t,s1,'r:',t,s2,'g-.'); legend('Original Signal','Demodulation of Lower Sideband','Demodulation of Upper Sideband');
