amdemod
Амплитудная демодуляция
Синтаксис
Описание
z = amdemod(y,Fc,Fs)z, учитывая сигнал входа амплитуды (AM) y, где сигнал несущей имеет частоту Fc. Сигнал несущей и y имеют частоту дискретизации Fs. Модулированный сигнал y имеет нулевую начальную фазу и нулевую амплитуду несущей, в результате подавленной модуляции несущей.
Примечание
Значение Fs должен удовлетворять Fs ≥ 2 Fc.
Примеры
Демодулируйте сигнал AM
Установите несущую частоту 10 кГц и частоту дискретизации 80 кГц. Сгенерируйте временной вектор, имеющий длительность 0,01 с.
fc = 10e3; fs = 80e3; t = (0:1/fs:0.01)';
Создайте двухтональный синусоидальный сигнал с частотами 300 и 600 Гц.
s = sin(2*pi*300*t)+2*sin(2*pi*600*t);
Создайте lowpass.
[num,den] = butter(10,fc*2/fs);
Амплитуда модулирует s сигнала.
y = ammod(s,fc,fs);
Демодулируйте принятый сигнал.
z = amdemod(y,fc,fs,0,0,num,den);

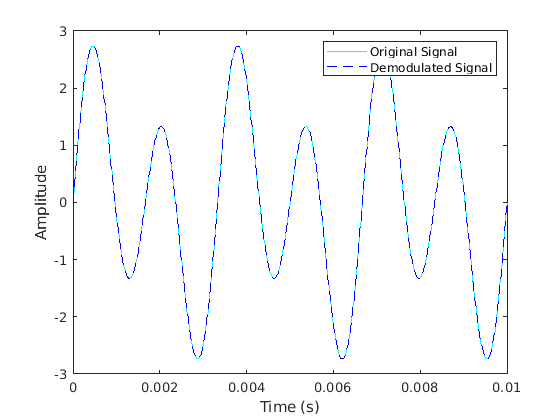

Постройте график исходных и демодулированных сигналов.
plot(t,s,'c',t,z,'b--') legend('Original Signal','Demodulated Signal') xlabel('Time (s)') ylabel('Amplitude')
Демодулированный сигнал почти идентичен исходному сигналу.
