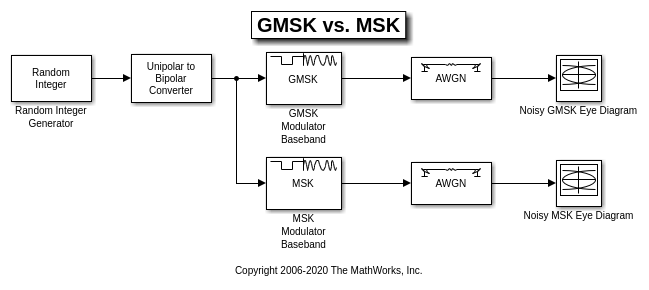

Блок Random Integer Generator обеспечивает источник равномерно распределенных случайных целых чисел в области значений [0, M-1], где M является размером созвездия сигнала GMSK или MSK. Блок Unipolar в Bipolar Converter преобразует однополярный входной сигнал в биполярный выход, состоящий из целых чисел между - (M-1) и + (M-1). Биполярные данные маршрутизируются по отдельным путям. Верхний путь применяет модуляцию GMSK с помощью блока Baseband модулятора GMSK. Нижний путь применяет модуляцию MSK с помощью блока MSK Modulator Baseband. Шум добавляется к сигналам GMSK и MSK при помощи блоков AWGN Channel. Блоки Eye Diagraph Scope используются, чтобы визуализировать глазковые диаграммы обоих сигналов.

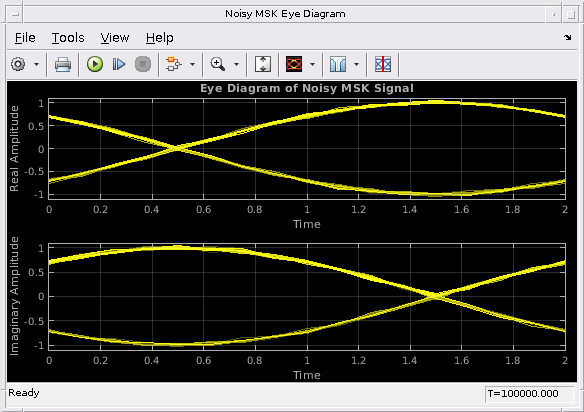

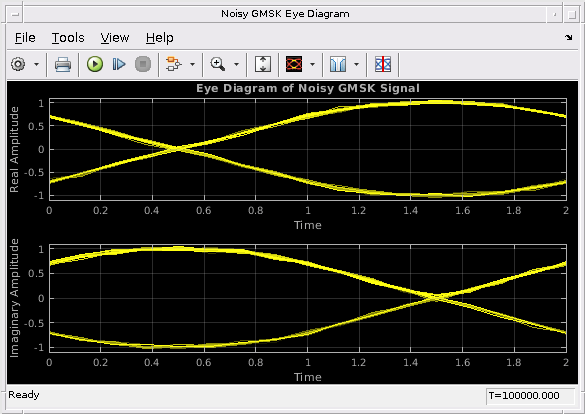

Глазковые диаграммы показывают сходство между сигналами GMSK и MSK, когда вы устанавливаете начальную длину импульса блока Baseband модулятора GMSK в 1.

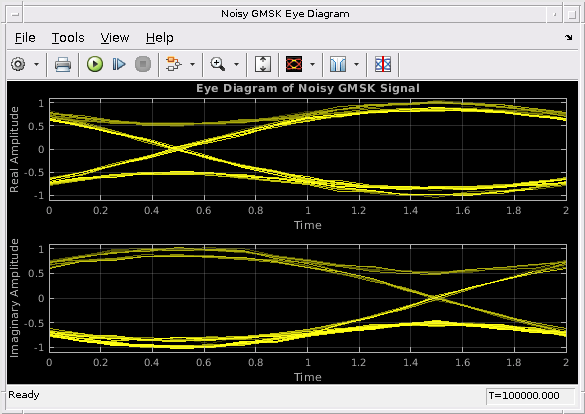

Установите начальную длину импульса в модуляторе GMSK равной 5, чтобы просмотреть различие, которую частичная модуляция отклика имеет на глазковой диаграмме. Увеличение длины импульса приводит к увеличению количества путей, показывая, что форма волны CPM зависит от значений предыдущих символов, а также от настоящего символа. Постройте глазковую диаграмму GMSK.

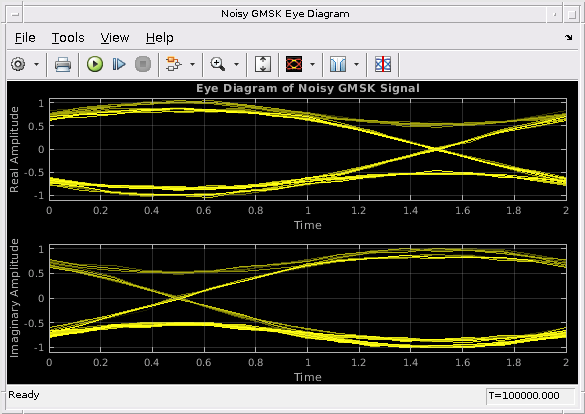

Если вы измените начальную длину импульса на четное число, такое как 4, вы должны задать начальное смещение фазы модулятора GMSK на pi/4 и аргумент смещения глазковой диаграммы 0 для лучшего представления модулированного сигнала. В порядок более четко просмотреть форму Гауссова импульса, вы должны использовать возможности, которые позволяют вам просмотреть фазу сигнала, как описано в примере CPM Phase Tree.
