Изменение частотных модулей модели данных частотной характеристики
sys_new =
chgFreqUnit(sys,newfrequnits)
sys_new =
chgFreqUnit(sys,newfrequnits)sys на newfrequnits. Оба Frequency и FrequencyUnit свойства sys настроить так, чтобы частотные характеристики sys и sys_new соответствовать.
|
Данные частотной характеристики ( |
|
Новые модули измерения точек частоты, заданные как одно из следующих значений:
По умолчанию: |
|
Модель данных частотной характеристики того же типа, что и |
Создайте модель данных частотной характеристики.
load('AnalyzerData');
sys = frd(resp,freq);Файл данных AnalyzerData имеет векторы-столбцы freq и resp. Эти векторы содержат 256 тестовых частот и соответствующие комплексные точки частотной характеристики, соответственно. Частотные модули по умолчанию sys является rad/TimeUnit, где TimeUnit - системные модули.
Измените модули измерения частоты.
sys1 = chgFreqUnit(sys,'rpm');The FrequencyUnit свойство sys1 является rpm.

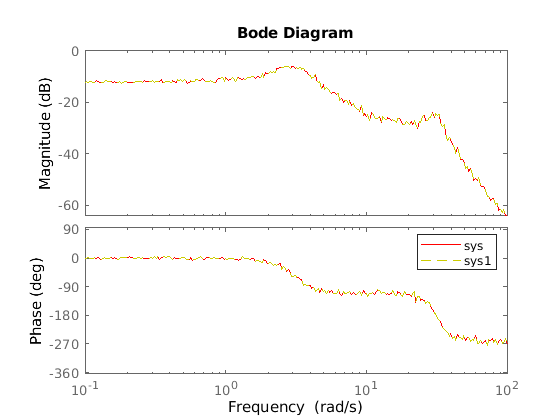

Сравните отклики Бода sys и sys1.
bodeplot(sys,'r',sys1,'y--'); legend('sys','sys1')
Величина и фаза sys и sys1 соответствовать, потому что chgFreqUnit команда изменяет модули частотных точек в sys без изменения поведения системы.

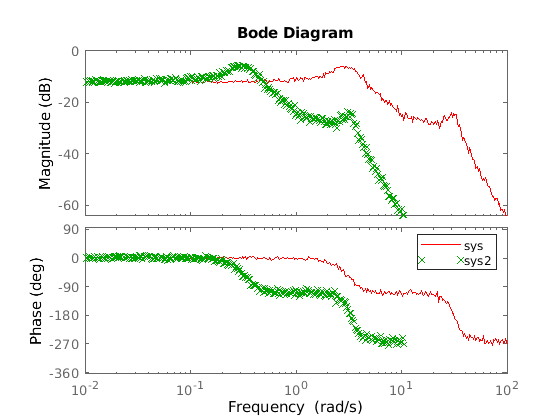

Измените FrequencyUnit свойство sys сравнить ответ Боде с исходной системой.
sys2 = sys; sys2.FrequencyUnit = 'rpm'; bodeplot(sys,'r',sys2,'gx'); legend('sys','sys2');
Изменение FrequencyUnit свойство изменяет поведение системы. Поэтому Bode-ответы sys и sys2 не совпадать. Например, исходная частота угла приблизительно 2 рад/с изменяется приблизительно до 2 об/мин (или 0,2 рад/с).
Использовать chgFreqUnit изменение модулей измерения частотных точек без изменения поведения системы.
