Создайте слой сложения с двумя входами и именем 'add_1'.

add = additionLayer(2,'Name','add_1')

add =
  AdditionLayer with properties:

          Name: 'add_1'
     NumInputs: 2
    InputNames: {'in1'  'in2'}

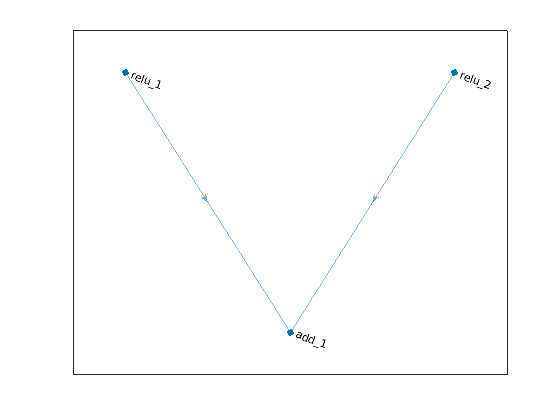

Создайте два слоя ReLU и соедините их с слоем сложения. Слой сложения суммирует выходы из слоев ReLU.

relu_1 = reluLayer('Name','relu_1');
relu_2 = reluLayer('Name','relu_2');

lgraph = layerGraph;
lgraph = addLayers(lgraph,relu_1);
lgraph = addLayers(lgraph,relu_2);
lgraph = addLayers(lgraph,add);

lgraph = connectLayers(lgraph,'relu_1','add_1/in1');
lgraph = connectLayers(lgraph,'relu_2','add_1/in2');

plot(lgraph)

Создайте сеть простого ориентированного ациклического графика (DAG) для глубокого обучения. Обучите сеть классифицировать изображения цифр. Простая сеть в этом примере состоит из:

Создайте основную ветвь сети как массив слоев. Слой сложения суммирует несколько входов поэлементно. Задайте количество входов для слоя сложения в сумме. Все слои должны иметь имена, а все имена должны быть уникальными.

layers = [
    imageInputLayer([28 28 1],'Name','input')

    convolution2dLayer(5,16,'Padding','same','Name','conv_1')
    batchNormalizationLayer('Name','BN_1')
    reluLayer('Name','relu_1')

    convolution2dLayer(3,32,'Padding','same','Stride',2,'Name','conv_2')
    batchNormalizationLayer('Name','BN_2')
    reluLayer('Name','relu_2')
    convolution2dLayer(3,32,'Padding','same','Name','conv_3')
    batchNormalizationLayer('Name','BN_3')
    reluLayer('Name','relu_3')

    additionLayer(2,'Name','add')

    averagePooling2dLayer(2,'Stride',2,'Name','avpool')
    fullyConnectedLayer(10,'Name','fc')
    softmaxLayer('Name','softmax')
    classificationLayer('Name','classOutput')];

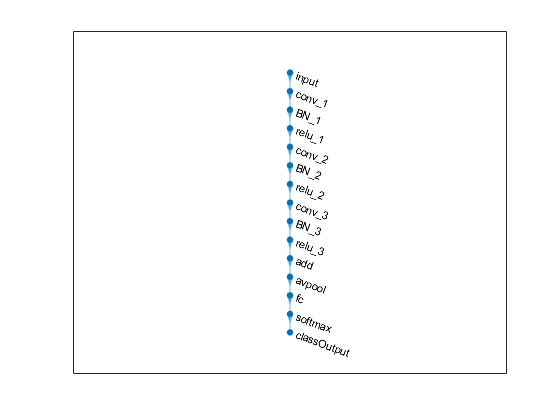

Создайте график слоев из массива слоев. layerGraph соединяет все слои в layers последовательно. Постройте график графика слоев.

lgraph = layerGraph(layers);
figure
plot(lgraph)

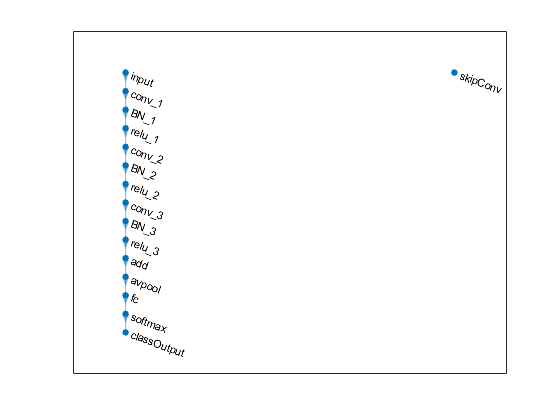

Создайте сверточный слой 1 на 1 и добавьте его к графику слоев. Задайте количество сверточных фильтров и шага так, чтобы размер активации совпадал с размером активации 'relu_3' слой. Эта схема позволяет слою сложения добавить выходы 'skipConv' и 'relu_3' слои. Чтобы проверить, что слой находится в графе, постройте график слоев.

skipConv = convolution2dLayer(1,32,'Stride',2,'Name','skipConv');
lgraph = addLayers(lgraph,skipConv);
figure
plot(lgraph)

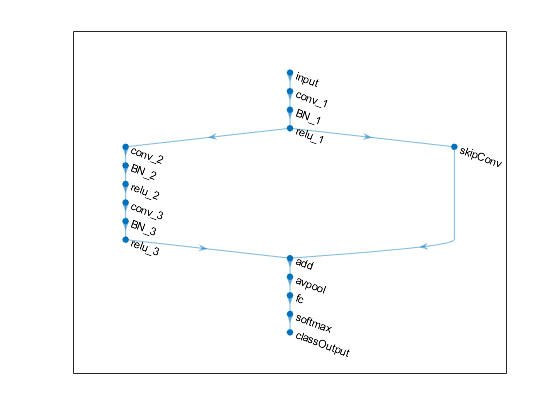

Создайте ярлык соединения из 'relu_1' слой к 'add' слой. Поскольку вы задали два в качестве количества входов для слоя сложения при его создании, слой имеет два входов с именем 'in1' и 'in2'. The 'relu_3' слой уже подключен к 'in1' вход. Соедините 'relu_1' слой к 'skipConv' слой и 'skipConv' слой к 'in2' вход 'add' слой. Слой сложения теперь суммирует выходы 'relu_3' и 'skipConv' слои. Чтобы проверить правильность соединения слоев, постройте график слоев.

lgraph = connectLayers(lgraph,'relu_1','skipConv');
lgraph = connectLayers(lgraph,'skipConv','add/in2');
figure
plot(lgraph);

Загрузите данные обучения и валидации, которые состоят из 28 на 28 полутоновых изображений цифр.

[XTrain,YTrain] = digitTrain4DArrayData;
[XValidation,YValidation] = digitTest4DArrayData;

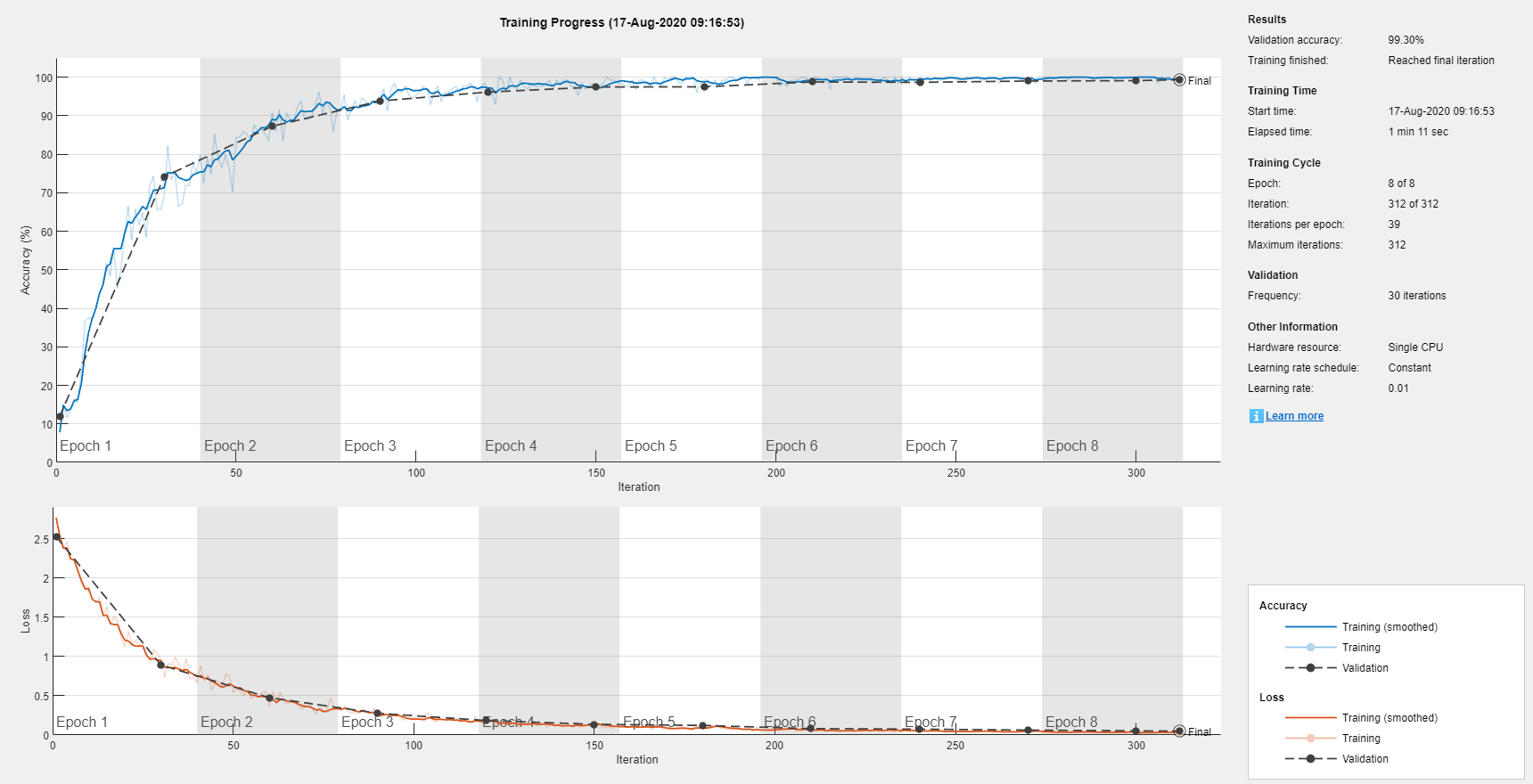

Задайте опции обучения и обучите сеть. trainNetwork проверяет сеть с помощью данных валидации каждый ValidationFrequency итераций.

options = trainingOptions('sgdm', ...
    'MaxEpochs',8, ...
    'Shuffle','every-epoch', ...
    'ValidationData',{XValidation,YValidation}, ...
    'ValidationFrequency',30, ...
    'Verbose',false, ...
    'Plots','training-progress');
net = trainNetwork(XTrain,YTrain,lgraph,options);

Отображение свойств обученной сети. Сеть является DAGNetwork объект.

net

net =
  DAGNetwork with properties:

         Layers: [16×1 nnet.cnn.layer.Layer]
    Connections: [16×2 table]
     InputNames: {'input'}
    OutputNames: {'classOutput'}

Классифицируйте изображения валидации и вычислите точность. Сеть очень точная.

YPredicted = classify(net,XValidation);
accuracy = mean(YPredicted == YValidation)

accuracy = 0.9930
