Счетчик вверх или вниз через заданную область чисел
DSP System Toolbox/Управление сигналами/Коммутаторы и счетчики

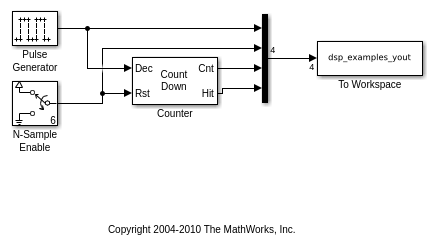

Блок Counter отсчитывает вверх или вниз через заданную область чисел. Блок включает Inc порт (шаг), когда вы устанавливаете параметр Count direction равным Up. Когда вы устанавливаете параметр Count direction равным Downблок включает порт Dec (decrement). Если вы устанавливаете параметр Count event равным Free runningблок отключает Inc или Dec порт и отсчитывает его в постоянном временном интервале. Для всех других настроек параметра Count event, блок увеличивает или уменьшает счетчик каждый раз, когда событие триггера происходит в Inc или Dec входном порту. Когда событие триггера происходит в опциональном порте Rst, блок сбрасывает счетчик в его начальное состояние.
Блок Counter принимает одноканальные входы. Для получения дополнительной информации о скалярной операции входа, вектора векторного ввода и свободной операции, см. Алгоритмы.
Count direction - Отсчет вверх или внизUp (по умолчанию) | DownУкажите, считать ли Up или Down. Метка порта на значке блока изменяется на Inc (шаг) или Dec (уменьшение) на основе значения этого параметра.
Когда вы устанавливаете параметр Count direction равным Up и счетчик достигает верхнего предела области значений счетчиков, блок перезапускает счетчик в нуле в следующий раз, когда событие триггера происходит в Inc порту.
Когда вы устанавливаете параметр Count direction равным Down и счетчик достигает нуля, блок перезапускает счетчик на верхнем пределе области значений счетчика в следующий раз, когда событие триггера происходит в Dec порту.
Этот параметр настраивается (Simulink) в Simulink® режим normal mode.
Настраиваемый: Да
Count event - Тип события триггераRising edge (по умолчанию) | Falling edge | Either edge | Non-zero sample | Free runningУкажите тип события, которое вызывает увеличение, уменьшение или сброс блока при получении счетчика в портах Inc/ Dec или Rst. Можно выбрать:
Rising edge - Запускает операцию подсчета или сброса, когда вход в Inc/ Dec или Rst порт ведет себя одним из следующих способов:
Повышается с отрицательного значения до положительного значения или нуля.
Поднимается с нуля до положительного значения, где подъем не является продолжением подъёма с отрицательного значения до нуля (см. следующий рисунок).
Falling edge - Запускает операцию подсчета или сброса, когда вход в Inc/ Dec или Rst порт ведет себя одним из следующих способов:
Падает от положительного значения до отрицательного значения или нуля.
Падает с нуля до отрицательного значения, где падение не является продолжением падения с положительного значения до нуля (см. следующий рисунок).
Either edge - Запускает операцию подсчета или сброса, когда вход в Inc/ Dec или Rst порт является Rising edge или Falling edge.
Non-zero sample - Запускает операцию подсчета или сброса в каждом шаге расчета, когда вход в Inc/ Dec или Rst порт не равен нулю.
Free running - Отключает Inc/ Dec порт и включает параметры Samples per output frame и Sample time блоков. Блок увеличивает или уменьшает счетчик с постоянным интервалом, Ts, который вы задаете используя параметр Sample time. Для получения дополнительной информации смотрите Free-Running Operation. В этом режиме блок сбрасывает счетчик каждый раз, когда он получает ненулевую выборку в Rst порту.
Когда вы устанавливаете этот параметр Free runningблок отключает Inc/ Dec порт и отсчитывает его с постоянным интервалом, заданным параметром Sample time .
Counter size - Область значений целочисленных значений для подсчета8 bits (по умолчанию) | 16 bits | 32 bits | User defined | Specify via input portЗадайте область значений значений целого числа через которые проходит блок. Когда блок отсчитывает все область значений счетчика, в следующий раз, когда событие триггера происходит в порту Inc/ Dec, блок сбрасывает счетчик следующим образом:
Когда вы устанавливаете параметр Count direction равным Up и счетчик достигает верхнего предела области значений счетчиков, блок перезапускает счетчик в нуле.
Когда вы устанавливаете параметр Count direction равным Down и счетчик достигает нуля, блок перезапускает счетчик на верхнем пределе области значений счетчика.
Можно задать параметр Counter size одну из следующих опций:
8 bits - Задает счетчик с областью значений 0 на 255.
16 bits - Задает счетчик с областью значений 0 на 65535.
32 bits - Задает счетчик с областью значений 0 на 232– 1.
User defined - Включает параметр Maximum count, который позволяет вам задать предел верхнего отсчета как любое произвольное беззнаковое целое число, которое может представлять Count data type. Значения счетчика варьируются от 0 к значению параметра Maximum count.
Specify via input port - Включает Max входной порт, который позволяет вам задать верхний предел в качестве любого произвольного беззнакового целого числа, которое может представлять Count data type. Значения счетчика варьируются от 0 к значению, заданному в качестве входа для порта Max.
Maximum count - Максимальное значение счетчика255 (по умолчанию) | положительное целое числоЗадайте максимальное значение счетчика как любое беззнаковое целое число, представимое типом данных, заданным для параметра Counter data type. Настраиваемый (Simulink) в режим normal mode Simulink.
Настраиваемый: Да
Чтобы включить этот параметр, установите Counter size равным User defined.
Initial count - Начальное значение счетчика0 (по умолчанию) | целое число ≥ 0Задайте начальное значение счетчика как любое беззнаковое целое число в области значений, заданной параметром Counter size. Блок использует начальное значение счетчика в начале симуляции и сбрасывает счетчик назад к этому начальному значению каждый раз, когда событие триггера происходит в Rst порту.
Настраиваемый: Да
Output - Выходное значение счетчика, ударное значение или то и другое одновременноCount (по умолчанию) | Hit | Count and HitВыберите выходные порты для включения. Можно принять решение включить Count, Hit, или Count and Hit порты.
Hit values - Отсчитывайте значения в флаг32 (по умолчанию) | скалярный вектор |Задайте целое число или вектор из целых чисел, вхождение которых в отсчете должно быть помечено 1 (необязательно) Hit выходного порта. Этот параметр появляется только, когда вы устанавливаете параметр Output равным Hit или Count and Hit.
Настраиваемый: Да
Reset input - Включите входной порт Rston (по умолчанию) | offУстановите этот флажок, чтобы включить Rst входной порт. Когда вы активируете Rst порт, блок сбрасывает счетчик на его начальное значение каждый раз, когда событие триггера происходит в Rst порту. Чтобы задать тип события, который запускает сброс счетчика, установите параметр Count event. Когда вы снимаете флажок Reset input, вы не можете сбросить счетчик во время симуляции.
Samples per output frame - Количество выборок в каждом выходном векторе1 (по умолчанию) | положительное целое числоЗадайте количество выборок, M, в каждом выходном векторе в виде положительного целого числа.
Чтобы включить этот параметр, установите значение события Count Free running.
Sample time - Шаг расчета в Free Running способ1 (по умолчанию) | -1 | скаляр ≥ 0Задайте постоянный интервал, T с, при котором блок увеличивает или уменьшает счетчик в свободном режиме. Можно задать скаляр, который больше или равен нулю, или задать значение -1 наследование шага расчета.
Для примера, чтобы блок увеличивал шаг счетчика каждый 5 seconds, установите параметр Count direction равным Up, параметр Count event для Free running, и задайте значение 5 для параметра Sample time. В режиме свободного выполнения шага расчета портов выхода всегда M T s.
Чтобы включить этот параметр, установите Count event равным Free running.
Count data type - Тип данных порта Cntdouble (по умолчанию) | single | int8 | uint8 | int16 | uint16 | int32 | uint32Укажите тип данных выхода в Cnt порте.
Чтобы включить этот параметр, установите параметр Output равным Count или Count and Hit.
Hit data type - Тип данных порта HitLogical (по умолчанию) | BooleanУкажите тип данных выхода в Hit порте.
Чтобы включить этот параметр, установите параметр Output равным Hit или установите его равным Count and Hit с Count data type набора параметров для Double.
