fdesign.polysrc
Создайте полиномиальный преобразователь частоты дискретизации (POLYSRC) конструктор фильтров
Синтаксис
d = fdesign.polysrc(l,m)
d = fdesign.polysrc(l,m,'Fractional Delay','Np',Np)
d = fdesign.polysrc(...,Fs)
Описание
d = fdesign.polysrc(l,m) создает полиномиальный преобразователь частоты дискретизации D с коэффициентом интерполяции L и коэффициентом десятикратного уменьшения M. L по умолчанию равным 3. M по умолчанию равен 2. L и M могут быть произвольными положительными числами.
d = fdesign.polysrc(l,m,'Fractional Delay','Np',Np) инициализирует спецификацию конструктора фильтров с Np и устанавливает полиномиальный порядок равным значению Np. Если Np опущен, значение по умолчанию равно 3.
d = fdesign.polysrc(...,Fs) задает частоту дискретизации (в Гц).
Примеры
Создайте преобразователь частоты дискретизации
В этом примере показано, как спроектировать преобразователь частоты дискретизации, который использует интерполяционный фильтр Лагранжа 3-го порядка для преобразования из 44.1kHz в 48kHz.
[L,M] = rat(48/44.1); f = fdesign.polysrc(L,M,'Fractional Delay','Np',3); Hm = design(f,'lagrange');
Исходная частота дискретизации
Fs = 44.1e3;
9408 выборки, 0,213 секунд
n = 0:9407;
Исходный сигнал, синусоида в 1kHz
x = sin(2*pi*1e3/Fs*n);
10241 выборки, все еще 0.213 секунд
y = filter(Hm,x);

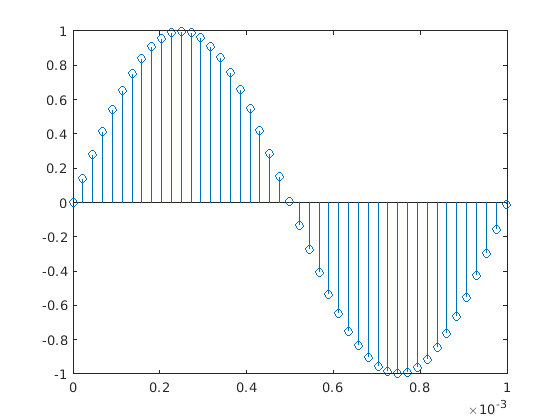

Постройте график исходной выборки в 44.1kHz
stem(n(1:45)/Fs,x(1:45))
hold on

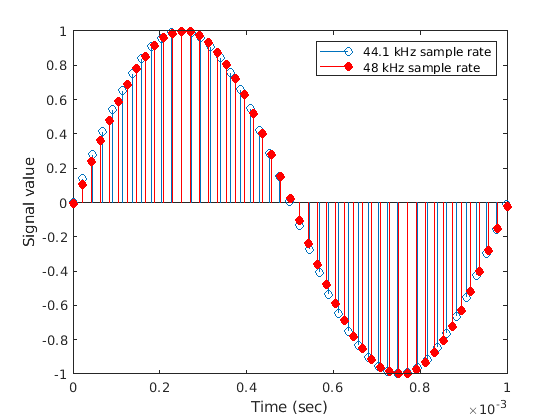

Постройте фракционно интерполированный сигнал (48kHz) красным цветом
stem((n(3:51)-2)/(Fs*L/M),y(3:51),'r','filled') xlabel('Time (sec)');ylabel('Signal value') legend('44.1 kHz sample rate','48 kHz sample rate')
Для получения дополнительной информации о Farrow SRC, смотрите пример «Эффективное преобразование частоты дискретизации между произвольными факторами», efficientsrcdemo.
