firlp2lp
Преобразуйте lowpass конечной импульсной характеристики типа I в lowpass конечной импульсной характеристики типа 1 с обратной полосой пропускания
Синтаксис
Описание
g = firlp2lp(b)b с нулевой фазовой характеристикой Hr (w) на lowpass Конечная Импульсная Характеристика I типа g с нулевой фазовой характеристикой [1 - Hr (
Когда b является узкополосным фильтром, g будет широкополосным фильтром и наоборот. Ширина полосы пропускания и пульсации g будет равен полосе пропускания и неравномерностей в полосе пропускания b, соответственно.
Примеры
Преобразование узкополосного Lowpass в широкополосный Lowpass

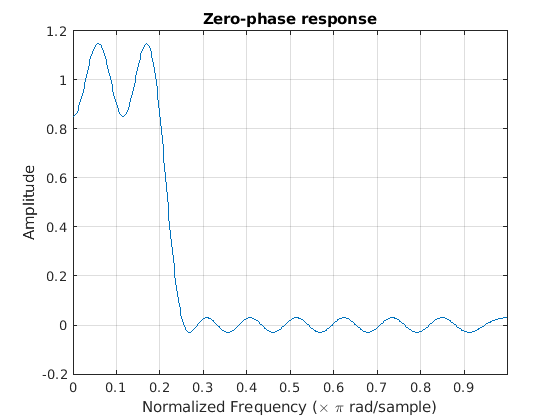

Создайте узкополосный lowpass для использования в качестве прототипа. Отобразите его нулевую фазовую характеристику.
b = firgr(36,[0 0.2 0.25 1],[1 1 0 0],[1 5]); zerophase(b)
Преобразуйте фильтр прототипа в широкополосный lowpass. Добавьте к графику нулевую фазовую характеристику нового фильтра.
h = firlp2lp(b);
hold on
zerophase(h)

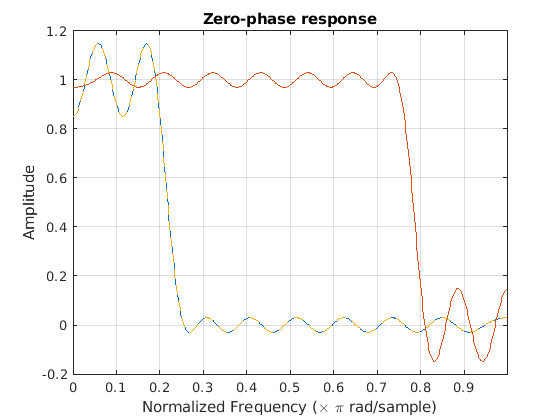

Преобразуйте предыдущий фильтр назад в узкополосный lowpass. Добавьте к графику нулевую фазовую характеристику нового фильтра.
g = firlp2lp(h); [gr,w] = zerophase(g); plot(w/pi,gr,'--') hold off
Входные параметры
Выходные аргументы
Ссылки
[1] Митра, Санджит Кумар и Джеймс Ф. Кайзер, эд. Справочник по цифровой обработке сигналов. Нью-Йорк: Уайли, 1993.
