Сигнал, импортированный из рабочей области, в виде скаляра, вектора, матрицы или трехмерные массивы.

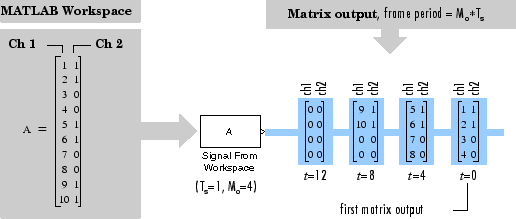

Когда параметр Signal задает матрицу M -by- N (M ≠ 1), каждый из N столбцов рассматривается как отдельный канал. Вы задаете размер кадра в параметре Samples per frame, M o. Выходная матрица M o-by- N, содержащая M o последовательных выборок из каждого канала сигнала. Период выходной выборки задается в параметре Sample time, T s, и период выходного кадра равен M o T s. Для удобства импортированный вектор-строка (M = 1) рассматривается как один канал, поэтому выходной _размер M o-на-1.

Когда параметр Signal задает массив M -by- N -by- P, каждая из P страниц (матрица M -by- N) выводится последовательно с периодом T s. Параметр Samples per frame должен быть установлен на 1.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point

Имя переменной рабочего пространства MATLAB, из которой можно импортировать сигнал, или допустимое выражение MATLAB, задающее сигнал.

Период дискретизации, T с, выхода, заданный как скаляр или вектор. Период выхода системы координат равен _{M o} T s.

Количество выборок, M o, для буферизации в каждой выходной системе координат, заданное как положительный целочисленный скаляр. Это значение должно быть 1 когда вы задаете трехмерный массив в параметре Signal.

Задает выход после генерации всех заданных выборок сигнала.

Блок не экстраполирует импортированный сигнал за пределы последней выборки.

Выберите параметр Warn when frame size does not evenly divide input length, который будет предупреждаться, когда входная длина не является целым числом, кратным формату кадра. Когда длина входа не является целым числом, кратным форматом кадра, модель становится многоразовой. Используйте Model Explorer, чтобы включить или выключить эти предупреждения во всей модели:

Зависимости

Чтобы включить этот набор параметров Form output after final data value by к Cyclic Repetition.
