В этом примере показано, как реализовать do while конструкция цикла при помощи блоков Simulink и диаграмм Stateflow.
num_iter = 1;
do {
flag = func();
num_iter++;
}
while (flag && num_iter <= 100)
Один из методов создания do while цикл должен использовать блок While Iterator Subsystem из библиотеки Simulink > Ports and Subsystems.
1. Откройте пример модели ex_do_while_loop_SL.

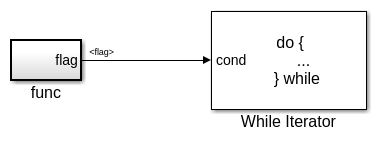

Модель содержит блок While Iterator Subsystem, который повторяет выполнение содержимого подсистемы во время временного шага симуляции.
Наблюдайте следующие настройки в Подсистеме Итератор:
The func блок подсистемы имеет выход flag от 0 или 1 в зависимости от результата алгоритма в func( ). func() - имя Функции в func подсистема.
Для блока Итератор Максимальное количество итераций 100.
Для блока Итератор тип цикла While do-while.
2. Чтобы создать модель и сгенерировать код, нажмите Ctrl + B.
Код, реализующий do while цикл находится в ex_do_while_loop_SL_step функция в ex_do_while_loop_SL.c:
/* Model step function */
void ex_do_while_loop_SL_step(void)
{
int32_T s1_iter;
/* Outputs for Iterator SubSystem: '<Root>/While Iterator Subsystem' incorporates:
* WhileIterator: '<S1>/While Iterator'
*/
s1_iter = 1;
/* SystemReset for Atomic SubSystem: '<S1>/func' */
func_Reset();
/* End of SystemReset for SubSystem: '<S1>/func' */
/* End of Outputs for SubSystem: '<Root>/While Iterator Subsystem' */
do {
func();
s1_iter++;
} while (flag && (s1_iter <= 100));
}
1. Откройте пример модели ex_do_while_loop_SF.

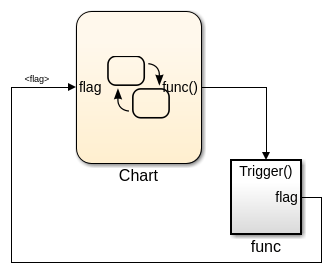

В модели ex_do_while_loop_SF/Chart выполняет do while цикл.
График содержит While шаблон решения цикла, который вы добавляете путем выбора График > Добавить шаблон в графике > Цикл > Пока.
2. Чтобы создать модель и сгенерировать код, нажмите Ctrl + B.
Код, реализующий do while цикл находится в ex_do_while_loop_SF_step функция в ex_do_while_loop_SF.c:
/* Model step function */
void ex_do_while_loop_SF_step(void)
{
int32_T num_iter;
/* Chart: '<Root>/Chart' */
num_iter = 1;
do {
func();
num_iter++;
} while (flag && (num_iter <= 100));
}
