approximate

Класс: FunctionApproappation.LUTSolution
Пакет: FunctionApproappation

Сгенерируйте блок Интерполяционной таблицы из FunctionApproximation.LUTSolution

Синтаксис

approximate(solution)

Описание

approximate(solution) генерирует модель Simulink, содержащую подсистему, состоящую из блока Lookup Table с данными и точками останова, заданными FunctionApproximation.LUTSolution объект, solution. Сгенерированный Lookup Table блок окружен Data Type Conversion блоками.

Входные параметры

расширить все

`solution` - Решение для генерации интерполяционной таблицы из
`FunctionApproximation.LUTSolution` объект

Решение сгенерировать интерполяционную таблицу из, заданное как FunctionApproximation.LUTSolution объект.

Примеры

расширить все

Сгенерируйте интерполяционную таблицу, аппроксимирующую функцию

Открыть скрипт

Создайте FunctionApproximation.Problem объект, определяющий функцию, которую вы хотите аппроксимировать.

problem = FunctionApproximation.Problem('tanh')

problem =

  1x1 FunctionApproximation.Problem with properties:

    FunctionToApproximate: @(x)tanh(x)
           NumberOfInputs: 1
               InputTypes: "numerictype(1,16,12)"
         InputLowerBounds: -8
         InputUpperBounds: 8
               OutputType: "numerictype(1,16,15)"
                  Options: [1x1 FunctionApproximation.Options]

Используйте значения по умолчанию для всех других опций. Аппроксимация tanh функция, использующая solve способ.

solution = solve(problem)

|  ID |  Memory (bits) | Feasible | Table Size | Breakpoints WLs | TableData WL | BreakpointSpecification |             Error(Max,Current) |
|   0 |             64 |        0 |          2 |              16 |           16 |             EvenSpacing |     7.812500e-03, 9.999998e-01 |
|   1 |           1248 |        1 |         76 |              16 |           16 |             EvenSpacing |     7.812500e-03, 4.368265e-03 |
|   2 |           1232 |        1 |         75 |              16 |           16 |             EvenSpacing |     7.812500e-03, 4.439035e-03 |
|   3 |            944 |        1 |         57 |              16 |           16 |             EvenSpacing |     7.812500e-03, 7.780470e-03 |
|   4 |            928 |        1 |         56 |              16 |           16 |             EvenSpacing |     7.812500e-03, 6.110240e-03 |
|   5 |            656 |        0 |         39 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.678519e-02 |
|   6 |            640 |        0 |         38 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.660649e-02 |
|   7 |            784 |        1 |         47 |              16 |           16 |             EvenSpacing |     7.812500e-03, 7.743777e-03 |
|   8 |            704 |        1 |         42 |              16 |           16 |             EvenSpacing |     7.812500e-03, 7.805676e-03 |
|   9 |            672 |        1 |         40 |              16 |           16 |             EvenSpacing |     7.812500e-03, 7.809550e-03 |
|  10 |            368 |        0 |         21 |              16 |           16 |             EvenSpacing |     7.812500e-03, 4.855583e-02 |
|  11 |            512 |        0 |         30 |              16 |           16 |             EvenSpacing |     7.812500e-03, 2.773526e-02 |
|  12 |            592 |        0 |         35 |              16 |           16 |             EvenSpacing |     7.812500e-03, 2.088471e-02 |
|  13 |            624 |        0 |         37 |              16 |           16 |             EvenSpacing |     7.812500e-03, 1.870074e-02 |
|  14 |            384 |        1 |         12 |              16 |           16 |          ExplicitValues |     7.812500e-03, 7.812317e-03 |
|  15 |            384 |        0 |         12 |              16 |           16 |          ExplicitValues |     7.812500e-03, 1.196141e-02 |
|  16 |            384 |        1 |         12 |              16 |           16 |          ExplicitValues |     7.812500e-03, 7.812317e-03 |

Best Solution
|  ID |  Memory (bits) | Feasible | Table Size | Breakpoints WLs | TableData WL | BreakpointSpecification |             Error(Max,Current) |
|  14 |            384 |        1 |         12 |              16 |           16 |          ExplicitValues |     7.812500e-03, 7.812317e-03 |


solution =

  1x1 FunctionApproximation.LUTSolution with properties:

          ID: 14
    Feasible: "true"

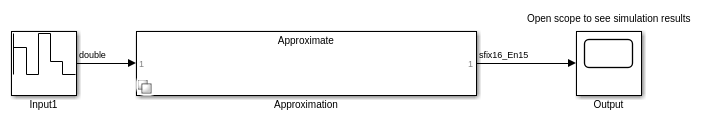

Сгенерируйте подсистему Simulink™, содержащую блок Интерполяционная таблица, аппроксимирующий tanh функция.

approximate(solution)

См. также

Темы

Введенный в R2018a
