hdlsaveparams

Сохраните недефолтные параметры HDL уровня block - и model

Свернуть все на странице

Синтаксис

hdlsaveparams(dut)
hdlsaveparams(dut,filename)
hdlsaveparams(dut,filename,force_overwrite)
varname = hdlsaveparams(dut)

Описание

пример

hdlsaveparams(dut) отображает недефолтные параметры HDL уровня block и модели.

пример

hdlsaveparams(dut,filename) сохраняет недефолтные параметры HDL уровня block - и model в MATLAB® скрипт.

пример

hdlsaveparams(dut,filename,force_overwrite) сохраняет недефолтные параметры HDL уровня block - и model в скрипте MATLAB и определяет, перезаписывать ли ранее сохраненный скрипт MATLAB параметров.

пример

varname = hdlsaveparams(dut) сохраняет недефолтные параметры HDL уровня block - и model в массиве структур, varname.

Примеры

свернуть все

Открыть скрипт

Откройте модель.

sfir_fixed

Установите связанные с HDL параметры модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3)
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Отображение HDL-связанных параметров модели nondefault для symmetric_fir подсистема.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Выходы идентифицируют подсистему и отображают связанные с HDL значения параметров.

Открыть скрипт

В этом примере показано, как задать параметры HDL на модели и сохранить параметры в скрипте MATLAB ®.

Установите параметры HDL модели

Откройте sfir_fixed модель.

sfir_fixed

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

Установите связанные с HDL параметры модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3)
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Сохраните параметры модели

Проверьте, что параметры модели заданы.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Сохраните параметры модели в скрипт MATLAB ®, sfir_saved_params.m.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте сохраненные параметры

Сбросьте параметры модели, связанные с HDL, к значениям по умолчанию.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Восстановите сохраненные параметры модели из sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте, что сохраненные параметры модели восстановлены

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Открыть скрипт

В этом примере показано, как задать параметры HDL в модели, сохранить параметры в скрипте MATLAB ®, а затем перезаписать сохраненные параметры.

Установите параметры HDL модели

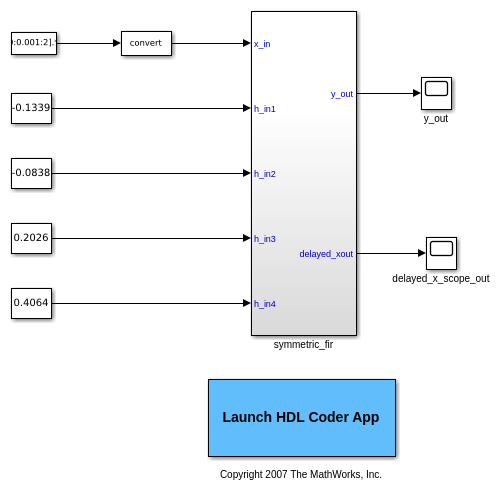

Откройте sfir_fixed модель.

sfir_fixed

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

Установите связанные с HDL параметры модели для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3)
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)

Сохраните параметры модели

Проверьте, что параметры модели заданы.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Сохраните параметры модели в скрипт MATLAB ®, sfir_saved_params.m.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте сохраненные параметры

Сбросьте параметры модели, связанные с HDL, к значениям по умолчанию.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Восстановите сохраненные параметры модели из sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте, что сохраненные параметры модели восстановлены

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);

Изменение сохраненных параметров HDL

Измените HDL-связанные параметры модели, установленные для symmetric_fir подсистема.

hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4)
hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2)
hdlset_param('sfir_fixed', 'ShareAdders', 'on')

Перезаписать сохраненный файл параметров

Установите force_overwrite флаг в true чтобы перезаписать файл параметров sfir_saved_parameters.m с новыми параметрами. Если вы не задаете этот флаг, HDL- Coder™ генерирует ошибку и не перезаписывает значения параметров. Когда бегаешь hdlsaveparams с набором параметров для trueHDL Coder™ генерирует предупреждение о том, что он перезаписывает файл.

hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m','true')

Warning: HDL parameters file 'sfir_saved_params.m' already exists. By
overwriting it now, you will lose any parameter settings made earlier.

Проверьте восстановленные параметры

Сбросьте параметры модели, связанные с HDL, к значениям по умолчанию.

hdlrestoreparams('sfir_fixed/symmetric_fir')

Проверьте, что параметры модели имеют значения по умолчанию.

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');

Восстановите сохраненные параметры модели из sfir_saved_params.m.

hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')

Проверьте, что сохраненные параметры модели восстановлены

hdlsaveparams('sfir_fixed/symmetric_fir')

%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
hdlset_param('sfir_fixed', 'ShareAdders', 'on');

% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4);
Открыть скрипт

В этом примере показов, как сохранить HDL- модели и параметры блоков не по умолчанию в массиве структур и получить доступ к параметрам индивидуума.

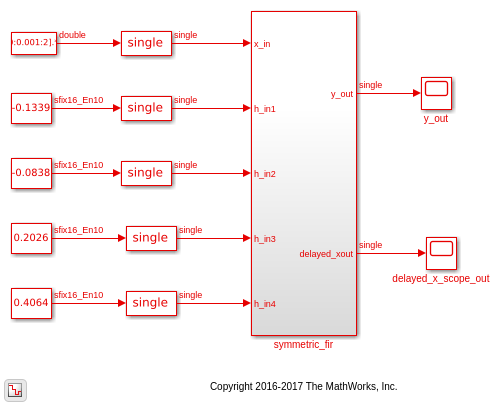

Откройте модель

sfir_single
sim('sfir_single')

Сохраните HDL- Модели и Параметров блоков

hparams = hdlsaveparams('sfir_single/symmetric_fir');

%% Set Model 'sfir_single' HDL parameters
hdlset_param('sfir_single', 'FloatingPointTargetConfiguration', hdlcoder.createFloatingPointTargetConfig('NATIVEFLOATINGPOINT' ...
,  'MantissaMultiplyStrategy', 'FullMultiplier') ...
);
hdlset_param('sfir_single', 'HDLSubsystem', 'sfir_single/symmetric_fir');

% Set SubSystem HDL parameters
hdlset_param('sfir_single/symmetric_fir', 'InputPipeline', 1);
hdlset_param('sfir_single/symmetric_fir', 'OutputPipeline', 1);

Просмотр и доступ к параметрам блоков

hparams

hparams =

  1x4 struct array with fields:

    object
    parameter
    value

Для просмотра определенных параметров, не являющихся параметрами по умолчанию, сохраненными в структуре, можно получить доступ к отдельным элементам структуры.

hparams(2)

ans =

  struct with fields:

       object: 'sfir_single'
    parameter: 'HDLSubsystem'
        value: 'sfir_single/symmetric_fir'

Чтобы просмотреть параметры и значения, заданные для модели, в MATLAB™ Рабочей области, дважды кликните hparams переменная. Поля массива структур и соответствующие значения отображаются в редакторе MATLAB.

Входные параметры

свернуть все

Имя подсистемы DUT, заданное как вектор символов, с полным иерархическим путем.

Пример: 'modelname/subsysTarget'

Пример: 'modelname/subsysA/subsysB/subsysTarget'

Имя файла, в который вы сохраняете параметры модели, заданное как вектор символов.

Пример: 'mymodel_saved_params.m<reservedrangesplaceholder0 >

Укажите, следует ли перезаписать ранее сохраненный файл параметров как логический.

Пример: 'true '

Выходные аргументы

свернуть все

Укажите имя переменной, которая содержит сохраненные параметры модели. Переменная сохранена как массив структур.

Пример: 'Хэмс '

См. также

Введенный в R2012b
