Реализуйте математические функции, основанные на управляющих сигналах, используя HDL Coder

Открыть скрипт

Этот документ дает обзор математических функций на основе управляющего сигнала с фиксированной точкой в HDLMathLib и примеры, сопоставленные со всеми блоками, присутствующими в HDLMathLib, при помощи HDL Coder™. HDLMathLib включает следующие блоки с портами управления.

Sqrt
Atan2
Sin
Cos
SinCos
Cos + jSin
Взаимный
Разделиться

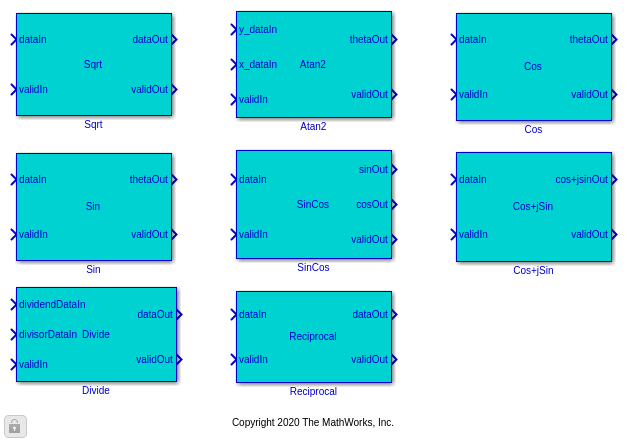

Библиотека HDLMathLib с портами управления для математических функций

Чтобы увидеть все блоки математических функций в библиотеке HDLMathLib, откройте библиотеку с помощью следующей команды.

open_system('HDLMathLib')

Вы можете увидеть различные математические функциональные блоки с портами управления. Блоки Sqrt, Atan2, SinCos, Returcal и Divide описаны с примером в следующих разделах. Можно использовать блоки sin, cos, Cos + jsin в вашей модели таким же образом, ссылаясь ниже разделы.

Блок Sqrt с управляющими сигналами

Каждый порт блока Sqrt описан ниже.

Когда вы открываете блок Sqrt, он использует блоки MATLAB Function для данных и допустимых линий. Это показано ниже.

open_system('hdlcoder_sqrt_bitset_control')
open_system('hdlcoder_sqrt_bitset_control/Sqrt')

Пример использования блока Sqrt на основе контольных сигналов

В этом разделе показов, как реализовать пример с использованием сигнала управления, основанного Квадратным корнем блоке и генерации HDL-кода при помощи HDL- Coder™.

Откройте и запустите модель Simulink

Перед открытием модели установите вход следующим образом. Вы можете принять решение установить различные входы согласно вашему требованию. Этот пример использует следующие входы, которые являются линейными.

SQRT_input = fi(1/2^17:1/2^17:1,0,18,17)';

Задайте длину слова для типов данных с фиксированной точкой и задержку трубопровода для модели. Пройдите по документации для вычисления задержек.

WL = 18;  latency = 20;

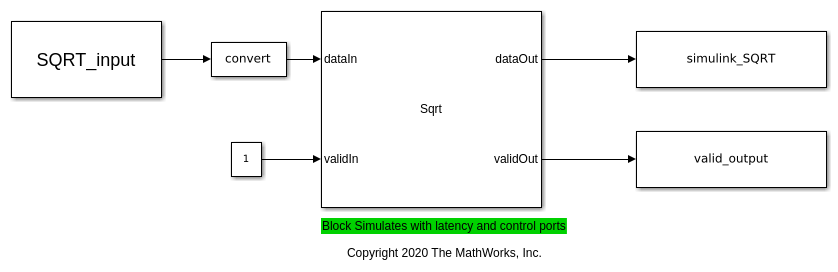

Откройте модель hdlcoder_sqrt_bitset_control и укажите достаточное время остановки, необходимое для обработки всех входов комбинаций.

stoptime = length(SQRT_input)-1+latency;
open_system('hdlcoder_sqrt_bitset_control')
sim('hdlcoder_sqrt_bitset_control')

Вы можете увидеть нижеследующую форму волны, когда моделируете вышеописанную модель. Вы можете увидеть, что dataOut действителен, когда validOut высок.

Проверьте вывод Simulink с помощью ссылочных Выходов

Чтобы подтвердить результат, полученный путем симуляции модели Simulink, можно сравнить выход Simulink с выходом ссылки. Чтобы получить выход ссылки, используйте sqrt функция.

Вычислите вывод ссылки при помощи sqrt функция.

ref_SQRT = sqrt(double(SQRT_input));

Используйте логическую индексацию, чтобы извлечь допустимый выход.

implementation_SQRT = simulink_SQRT(valid_output);

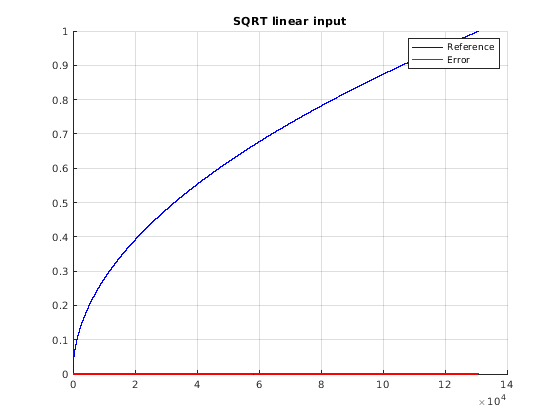

Чтобы подтвердить выход, постройте график результатов сравнения с помощью comparison_plot функция в этом примере. Видно, что максимальная ошибка, наблюдаемая из результатов сравнения, довольно мала.

comparison_plot_sqrt(ref_SQRT,implementation_SQRT,1,'SQRT linear input');

Maximum Error SQRT linear input 3.814697e-06
Maximum PctError SQRT linear input 3.803159e-02

Сгенерируйте HDL-код для реализации квадратного корня

Прежде чем вы сгенерируете код, вы можете увидеть настройки HDL, сохраненные на модели, используя hdlsaveparams функция.

hdlsaveparams('hdlcoder_sqrt_bitset_control')

%% Set Model 'hdlcoder_sqrt_bitset_control' HDL parameters
hdlset_param('hdlcoder_sqrt_bitset_control', 'Backannotation', 'on');
hdlset_param('hdlcoder_sqrt_bitset_control', 'HDLSubsystem', 'hdlcoder_sqrt_bitset_control/Sqrt');
hdlset_param('hdlcoder_sqrt_bitset_control', 'ResetType', 'Synchronous');
hdlset_param('hdlcoder_sqrt_bitset_control', 'ResourceReport', 'on');
hdlset_param('hdlcoder_sqrt_bitset_control', 'SynthesisTool', 'Xilinx Vivado');
hdlset_param('hdlcoder_sqrt_bitset_control', 'SynthesisToolChipFamily', 'Virtex7');
hdlset_param('hdlcoder_sqrt_bitset_control', 'SynthesisToolDeviceName', 'xc7v2000t');
hdlset_param('hdlcoder_sqrt_bitset_control', 'SynthesisToolPackageName', 'fhg1761');
hdlset_param('hdlcoder_sqrt_bitset_control', 'SynthesisToolSpeedValue', '-2');
hdlset_param('hdlcoder_sqrt_bitset_control', 'TargetDirectory', 'hdl_prj\hdlsrc');
hdlset_param('hdlcoder_sqrt_bitset_control', 'TargetFrequency', 500);
hdlset_param('hdlcoder_sqrt_bitset_control', 'Traceability', 'on');

% Set SubSystem HDL parameters
hdlset_param('hdlcoder_sqrt_bitset_control/Sqrt', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_sqrt_bitset_control/Sqrt/LumpLatency', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_sqrt_bitset_control/Sqrt/LumpLatency', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_sqrt_bitset_control/Sqrt/ValidLine', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_sqrt_bitset_control/Sqrt/ValidLine', 'FlattenHierarchy', 'on');

Чтобы сгенерировать HDL-код для Sqrt блок в модели, используйте makehdl функция.

  makehdl('hdlcoder_sqrt_bitset_control/Sqrt')
  close_system('hdlcoder_sqrt_bitset_control')
  close all;

### Generating HDL for 'hdlcoder_sqrt_bitset_control/Sqrt'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdlcoder_sqrt_bitset_control', { 'HDL Code Generation' } )">hdlcoder_sqrt_bitset_control</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdlcoder_sqrt_bitset_control'.
### Begin compilation of the model 'hdlcoder_sqrt_bitset_control'...
### Applying HDL optimizations on the model 'hdlcoder_sqrt_bitset_control'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdlcoder_sqrt_bitset_control'.
### Working on hdlcoder_sqrt_bitset_control/Sqrt/Sqrt as hdl_prj/hdlsrc/hdlcoder_sqrt_bitset_control/Sqrt_block.vhd.
### Working on hdlcoder_sqrt_bitset_control/Sqrt as hdl_prj/hdlsrc/hdlcoder_sqrt_bitset_control/Sqrt.vhd.
### Generating package file hdl_prj/hdlsrc/hdlcoder_sqrt_bitset_control/Sqrt_pkg.vhd.
### Code Generation for 'hdlcoder_sqrt_bitset_control' completed.
### Generating HTML files for code generation report at <a href="matlab:web('/tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_sqrt_bitset_control/html/hdlcoder_sqrt_bitset_control_codegen_rpt.html');">hdlcoder_sqrt_bitset_control_codegen_rpt.html</a>
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_sqrt_bitset_control/Sqrt_report.html
### HDL check for 'hdlcoder_sqrt_bitset_control' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

Синтез блоков Sqrt Эффективности

Следующие диграммы показывают эффективность синтеза блоков Sqrt на устройствах Xilinx Virtex 7 и Intel Stratix V.

Atan2 блок с управляющими сигналами

Каждый порт блока Atan2 описан ниже.

Блок Atan2 имеет количество итераций в качестве параметра маски. Значение по умолчанию является 11, и задержка зависит от этого маскированного параметра.

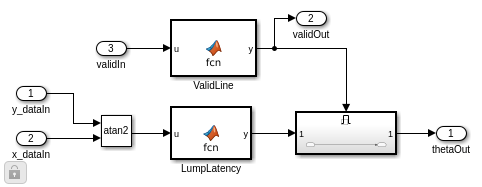

Когда вы открываете блок Atan2, он использует блоки MATLAB Function для данных и допустимых линий. Это показано ниже.

open_system('hdlcoder_atan2_control')
open_system('hdlcoder_atan2_control/Atan2')
open_system('hdlcoder_atan2_control/Atan2','force')

Пример с использованием блока Atan2 основанного на управляющем сигнале

В этом разделе показано, как реализовать пример с использованием сигнала управления, основанного на Atan2 блоке, и сгенерировать HDL-код с помощью HDL- Coder™.

Откройте и запустите модель Simulink

input_values = (-pi:.01/(2*pi):pi)';
RADIUS = 10.^(-2.5:.25:0);

Задайте длину слова для типов данных с фиксированной точкой и задержку трубопровода для модели. Пройдите по документации для вычисления задержек. Задержка зависит от количества итераций.

WL_atan2 = 18; latency_atan2 = 14;

Setup для логгирования входных значений x и y.

x_log = zeros(length(input_values)*length(RADIUS),1);
y_log = zeros(length(input_values)*length(RADIUS),1);
for outerindex = 0:length(RADIUS)-1
    for index = 1:length(input_values)
        input = input_values(index);  % access current value
        y = RADIUS(outerindex+1)*sin(input);               % compute y
        x = RADIUS(outerindex+1)*cos(input);               % compute x
        addr = outerindex*length(input_values)+index;
        y_log(addr) = y;
        x_log(addr) = x;
    end
end

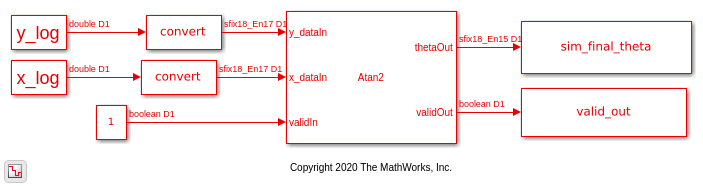

Откройте модель hdlcoder_atan2_control и укажите достаточное время остановки, необходимое для обработки всех входов комбинаций. Модель имеет Atan2 блок, который реализует Atan2 с помощью алгоритма CORDIC для validIn сигнал управления.

stoptime_atan2 = length(x_log)-1+latency_atan2;
close all
open_system('hdlcoder_atan2_control')
sim('hdlcoder_atan2_control')

Проверьте вывод Simulink при помощи ссылочных Выходов

Чтобы подтвердить результат, полученный путем симуляции модели Simulink, можно сравнить выход Simulink с выходом ссылки. Чтобы получить выход ссылки, используйте функцию atan2 MATLAB.

Вычислите вывод ссылки при помощи atan2 функция. Видно, что максимальная ошибка, наблюдаемая из результатов сравнения, довольно мала.

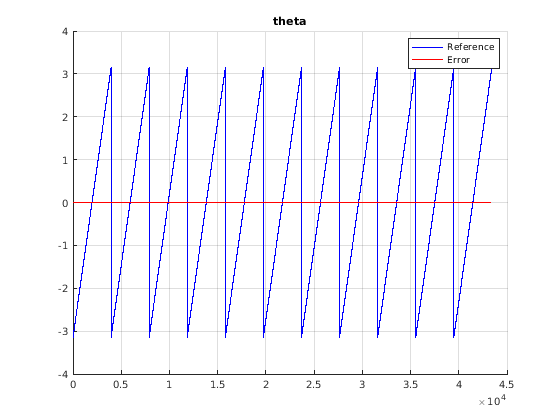

comparison_plot_atan2(atan2(y_log,x_log),sim_final_theta(valid_out),3,'theta');

Maximum Error theta 7.233221e-03

Сгенерируйте HDL-код для реализации Atan2

hdlsaveparams('hdlcoder_atan2_control')

%% Set Model 'hdlcoder_atan2_control' HDL parameters
hdlset_param('hdlcoder_atan2_control', 'HDLSubsystem', 'hdlcoder_atan2_control/Atan2');
hdlset_param('hdlcoder_atan2_control', 'ResetType', 'Synchronous');
hdlset_param('hdlcoder_atan2_control', 'SynthesisTool', 'Xilinx Vivado');
hdlset_param('hdlcoder_atan2_control', 'SynthesisToolChipFamily', 'Virtex7');
hdlset_param('hdlcoder_atan2_control', 'SynthesisToolDeviceName', 'xc7v2000t');
hdlset_param('hdlcoder_atan2_control', 'SynthesisToolPackageName', 'fhg1761');
hdlset_param('hdlcoder_atan2_control', 'SynthesisToolSpeedValue', '-2');
hdlset_param('hdlcoder_atan2_control', 'TargetDirectory', 'hdl_prj\hdlsrc');
hdlset_param('hdlcoder_atan2_control', 'TargetFrequency', 500);

hdlset_param('hdlcoder_atan2_control/Atan2/LumpLatency', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_atan2_control/Atan2/LumpLatency', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_atan2_control/Atan2/ValidLine', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_atan2_control/Atan2/ValidLine', 'FlattenHierarchy', 'on');

Чтобы сгенерировать HDL-код для Atan2 блок в модели, используйте makehdl функция.

makehdl('hdlcoder_atan2_control/Atan2')
close_system('hdlcoder_atan2_control')
close all;

### Generating HDL for 'hdlcoder_atan2_control/Atan2'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdlcoder_atan2_control', { 'HDL Code Generation' } )">hdlcoder_atan2_control</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdlcoder_atan2_control'.
### Begin compilation of the model 'hdlcoder_atan2_control'...
### Applying HDL optimizations on the model 'hdlcoder_atan2_control'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdlcoder_atan2_control'.
### Working on hdlcoder_atan2_control/Atan2/Enabled Subsystem as hdl_prj/hdlsrc/hdlcoder_atan2_control/Enabled_Subsystem.vhd.
### Working on hdlcoder_atan2_control/Atan2/Atan2 as hdl_prj/hdlsrc/hdlcoder_atan2_control/Atan2_block.vhd.
### Working on hdlcoder_atan2_control/Atan2 as hdl_prj/hdlsrc/hdlcoder_atan2_control/Atan2.vhd.
### Code Generation for 'hdlcoder_atan2_control' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_atan2_control/Atan2_report.html
### HDL check for 'hdlcoder_atan2_control' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

Atan2 Блока синтез- Эффективность

Следующие диграммы показывают эффективность синтеза Atan2 блоков на устройствах Xilinx Virtex 7 и Intel Stratix V.

Блок SinCos с управляющими сигналами

Каждый порт блока SinCos описан ниже.

Блок SinCos имеет количество итераций в качестве параметра маски. Значение по умолчанию является 11, и задержка зависит от этого маскированного параметра.

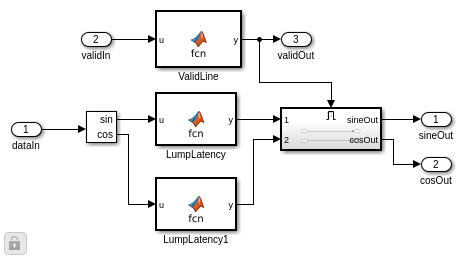

Когда вы открываете блок SinCos, он использует блоки MATLAB Function для данных и допустимых линий. Это показано ниже.

open_system('hdlcoder_sincos_control')
open_system('hdlcoder_sincos_control/SinCos')
open_system('hdlcoder_sincos_control/SinCos','force')

Пример использования блока SinCos на основе управляющего сигнала

В этом разделе показано, как реализовать пример с использованием блока SinCos на основе сигналов управления и сгенерировать HDL-код при помощи HDL- Coder™.

Откройте и запустите модель Simulink

input_values = (-pi:.01/(2*pi):pi)';

WL_SinCos = 18; latency_SinCos = 12;

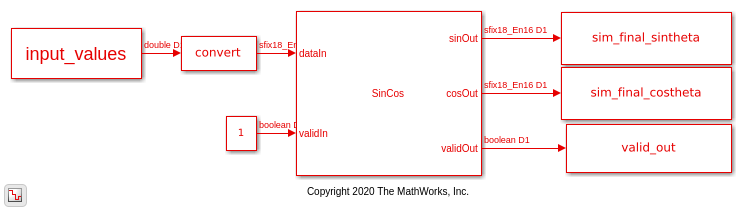

Откройте модель hdlcoder_sincos_control и укажите достаточное время остановки, необходимое для обработки всех входов комбинаций. Модель имеет блок SinCos, который реализует SinCos с помощью алгоритма CORDIC для validIn сигнал управления. Остальные тригонометрические функциональные блоки (Sin, Cos и Cos + jSin) используют один и тот же метод приближения CORDIC, и интерфейсные порты различаются соответственно.

stoptime_sincos = length(input_values)-1+latency_SinCos;
open_system('hdlcoder_sincos_control')
sim('hdlcoder_sincos_control')

Проверьте вывод Simulink при помощи ссылочных Выходов

Чтобы подтвердить результат, полученный путем симуляции модели Simulink, можно сравнить выход Simulink с выходом ссылки. Чтобы получить выход ссылки, используйте функцию sin and cos MATLAB.

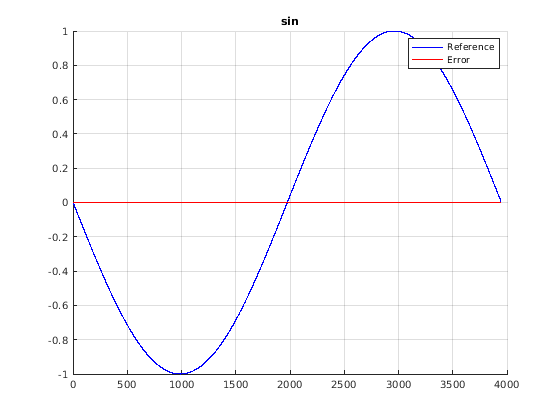

Вычислите вывод ссылки при помощи sin функция. Видно, что максимальная ошибка, наблюдаемая из результатов сравнения, довольно мала.

comparison_plot_sincos(sin(input_values),sim_final_sintheta(valid_out),5,'sin');

Maximum Error sin 1.005291e-03

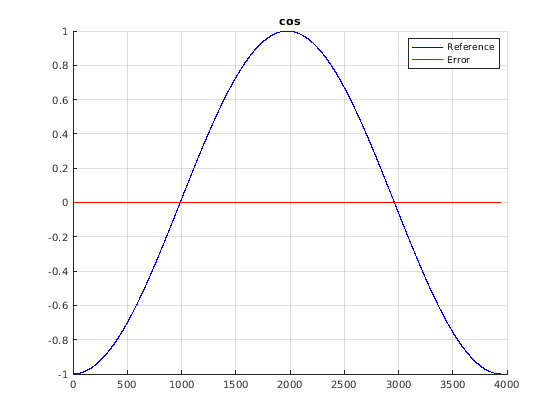

Вычислите вывод ссылки при помощи Cos функция. Видно, что максимальная ошибка, наблюдаемая из результатов сравнения, довольно мала.

comparison_plot_sincos(cos(input_values),sim_final_costheta(valid_out),6,'cos');

Maximum Error cos 1.008159e-03

Сгенерируйте HDL-код для реализации SinCos

hdlsaveparams('hdlcoder_sincos_control')

%% Set Model 'hdlcoder_sincos_control' HDL parameters
hdlset_param('hdlcoder_sincos_control', 'HDLSubsystem', 'hdlcoder_sincos_control/SinCos');
hdlset_param('hdlcoder_sincos_control', 'ResetType', 'Synchronous');
hdlset_param('hdlcoder_sincos_control', 'SynthesisTool', 'Xilinx Vivado');
hdlset_param('hdlcoder_sincos_control', 'SynthesisToolChipFamily', 'Virtex7');
hdlset_param('hdlcoder_sincos_control', 'SynthesisToolDeviceName', 'xc7v2000t');
hdlset_param('hdlcoder_sincos_control', 'SynthesisToolPackageName', 'fhg1761');
hdlset_param('hdlcoder_sincos_control', 'SynthesisToolSpeedValue', '-2');
hdlset_param('hdlcoder_sincos_control', 'TargetDirectory', 'hdl_prj\hdlsrc');
hdlset_param('hdlcoder_sincos_control', 'TargetFrequency', 500);

hdlset_param('hdlcoder_sincos_control/SinCos/LumpLatency', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_sincos_control/SinCos/LumpLatency', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_sincos_control/SinCos/LumpLatency1', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_sincos_control/SinCos/LumpLatency1', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_sincos_control/SinCos/ValidLine', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_sincos_control/SinCos/ValidLine', 'FlattenHierarchy', 'on');

Чтобы сгенерировать HDL-код для SinCos блок в модели, используйте makehdl функция.

makehdl('hdlcoder_sincos_control/SinCos')
close_system('hdlcoder_sincos_control')
close all;

### Generating HDL for 'hdlcoder_sincos_control/SinCos'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdlcoder_sincos_control', { 'HDL Code Generation' } )">hdlcoder_sincos_control</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdlcoder_sincos_control'.
### Begin compilation of the model 'hdlcoder_sincos_control'...
### Applying HDL optimizations on the model 'hdlcoder_sincos_control'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdlcoder_sincos_control'.
### Working on hdlcoder_sincos_control/SinCos/Enabled Subsystem as hdl_prj/hdlsrc/hdlcoder_sincos_control/Enabled_Subsystem.vhd.
### Working on hdlcoder_sincos_control/SinCos/SinCos as hdl_prj/hdlsrc/hdlcoder_sincos_control/SinCos_block.vhd.
### Working on hdlcoder_sincos_control/SinCos as hdl_prj/hdlsrc/hdlcoder_sincos_control/SinCos.vhd.
### Generating package file hdl_prj/hdlsrc/hdlcoder_sincos_control/SinCos_pkg.vhd.
### Code Generation for 'hdlcoder_sincos_control' completed.
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_sincos_control/SinCos_report.html
### HDL check for 'hdlcoder_sincos_control' complete with 0 errors, 0 warnings, and 1 messages.
### HDL code generation complete.

Синтез блоков SinCos Эффективности

Следующие диграммы показывают эффективность синтеза блоков SinCos на устройствах Xilinx Virtex 7 и Intel Stratix V.

Возвратный блок с управляющими сигналами

Каждый порт блока Returcal описан ниже.

Когда вы открываете блок Retrical, он использует блоки MATLAB Function для данных и допустимых линий. Это показано ниже.

open_system('hdlcoder_reciprocal_shiftadd_control')
open_system('hdlcoder_reciprocal_shiftadd_control/Reciprocal')

Пример с использованием ответного блока на основе управляющего сигнала

В этом разделе показано, как реализовать пример, используя основанный на сигнале управления Возвратный блок и сгенерировать HDL-код при помощи HDL- Coder™.

Откройте и запустите модель Simulink

reciprocal_input = fi(1/2^17:1/2^17:1,0,18,17)';

WL_recip = 18;  recip_latency = 22;

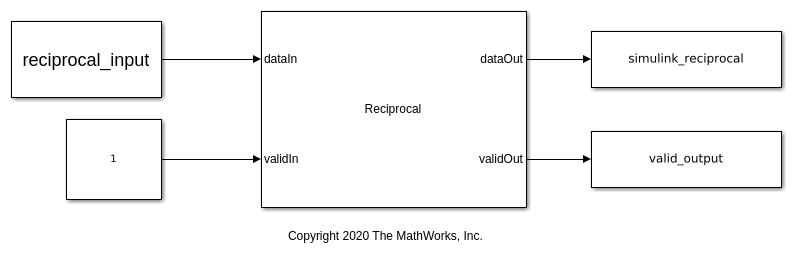

Откройте модель hdlcoder_reciprocal_shiftadd_control и укажите достаточное время остановки, необходимое для обработки всех входов комбинаций.

stoptime_recip = length(reciprocal_input)-1+recip_latency;
open_system('hdlcoder_reciprocal_shiftadd_control')
sim('hdlcoder_reciprocal_shiftadd_control')

Проверьте вывод Simulink при помощи ссылочных Выходов

Вычислите вывод ссылки при помощи reciprocal операция.

ref_reciprocal = 1./double(reciprocal_input);

Используйте логическую индексацию, чтобы извлечь допустимый выход.

implementation_reciprocal = simulink_reciprocal(valid_output);

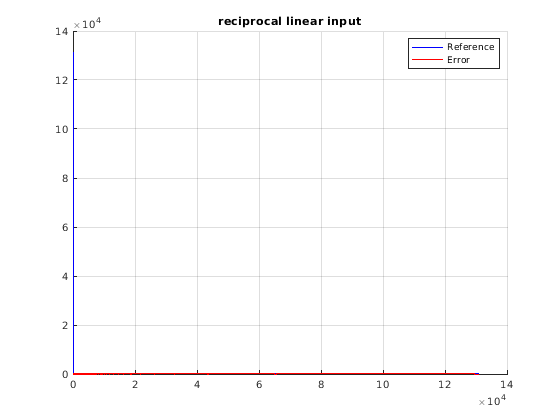

Чтобы подтвердить выход, постройте график результатов сравнения с помощью comparison_plot_reciprocal функция в этом примере. Видно, что максимальная ошибка, наблюдаемая из результатов сравнения, довольно мала.

comparison_plot_reciprocal(ref_reciprocal,implementation_reciprocal,9,'reciprocal linear input');

Maximum Error reciprocal linear input 9.999771e-01
Maximum PctError reciprocal linear input 4.999924e+01

Сгенерируйте HDL-код для взаимной реализации

hdlsaveparams('hdlcoder_reciprocal_shiftadd_control')

%% Set Model 'hdlcoder_reciprocal_shiftadd_control' HDL parameters
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'Backannotation', 'on');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'HDLSubsystem', 'hdlcoder_reciprocal_shiftadd_control/Reciprocal');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'ResetType', 'Synchronous');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'ResourceReport', 'on');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'SynthesisTool', 'Xilinx Vivado');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'SynthesisToolChipFamily', 'Virtex7');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'SynthesisToolDeviceName', 'xc7v2000t');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'SynthesisToolPackageName', 'fhg1761');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'SynthesisToolSpeedValue', '-2');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'TargetDirectory', 'hdl_prj\hdlsrc');
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'TargetFrequency', 500);
hdlset_param('hdlcoder_reciprocal_shiftadd_control', 'Traceability', 'on');

% Set SubSystem HDL parameters
hdlset_param('hdlcoder_reciprocal_shiftadd_control/Reciprocal', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_reciprocal_shiftadd_control/Reciprocal/LumpLatency', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_reciprocal_shiftadd_control/Reciprocal/LumpLatency', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_reciprocal_shiftadd_control/Reciprocal/Reciprocal', 'Architecture', 'ShiftAdd');

hdlset_param('hdlcoder_reciprocal_shiftadd_control/Reciprocal/ValidLine', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_reciprocal_shiftadd_control/Reciprocal/ValidLine', 'FlattenHierarchy', 'on');

Чтобы сгенерировать HDL-код для Reciprocal блок в модели, используйте makehdl функция.

makehdl('hdlcoder_reciprocal_shiftadd_control/Reciprocal')
close_system('hdlcoder_reciprocal_shiftadd_control')
close all;

### Generating HDL for 'hdlcoder_reciprocal_shiftadd_control/Reciprocal'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdlcoder_reciprocal_shiftadd_control', { 'HDL Code Generation' } )">hdlcoder_reciprocal_shiftadd_control</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdlcoder_reciprocal_shiftadd_control'.
### Begin compilation of the model 'hdlcoder_reciprocal_shiftadd_control'...
### Applying HDL optimizations on the model 'hdlcoder_reciprocal_shiftadd_control'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdlcoder_reciprocal_shiftadd_control'.
### Working on hdlcoder_reciprocal_shiftadd_control/Reciprocal/Reciprocal as hdl_prj/hdlsrc/hdlcoder_reciprocal_shiftadd_control/Reciprocal_block.vhd.
### Working on hdlcoder_reciprocal_shiftadd_control/Reciprocal as hdl_prj/hdlsrc/hdlcoder_reciprocal_shiftadd_control/Reciprocal.vhd.
### Code Generation for 'hdlcoder_reciprocal_shiftadd_control' completed.
### Generating HTML files for code generation report at <a href="matlab:web('/tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_reciprocal_shiftadd_control/html/hdlcoder_reciprocal_shiftadd_control_codegen_rpt.html');">hdlcoder_reciprocal_shiftadd_control_codegen_rpt.html</a>
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_reciprocal_shiftadd_control/Reciprocal_report.html
### HDL check for 'hdlcoder_reciprocal_shiftadd_control' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

Перфроманс обратного синтеза блоков

Следующие диграммы показывают эффективность синтеза блоков Retircal на устройствах Xilinx Virtex 7 и Intel Stratix V.

Разделите блок с управляющими сигналами

Каждый порт блока Divide описан ниже.

Когда вы открываете блок Divide, он использует блоки MATLAB Function для данных и допустимых линий. Это показано ниже.

open_system('hdlcoder_divide_shiftadd_control')
open_system('hdlcoder_divide_shiftadd_control/Divide')

Пример с использованием блока деления на основе управляющего сигнала

В этом разделе показов, как реализовать пример, используя блок Divide на основе сигналов управления и сгенерировать HDL-код при помощи HDL Coder™.

Откройте и запустите модель Simulink

dividend_input = fi(1/2^17:1/2^17:1,0,18,17)';
divisor_input = fi(1/2^17:1/2^17:1,0,18,13)';

WL_divide = 18;  divide_latency = 22;

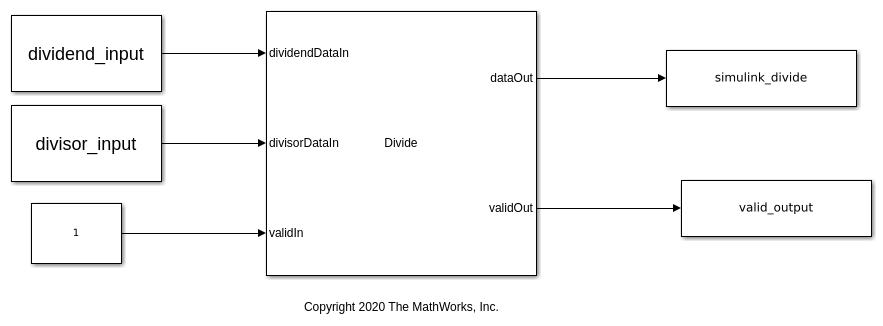

Откройте модель hdlcoder_divide_shiftadd_control и укажите достаточное время остановки, необходимое для обработки всех входов комбинаций.

stoptime_divide = length(dividend_input)-1+divide_latency;
open_system('hdlcoder_divide_shiftadd_control')
sim('hdlcoder_divide_shiftadd_control')

Проверьте вывод Simulink при помощи ссылочных Выходов

Вычислите вывод ссылки при помощи divide функция.

ref_divide = double(dividend_input)./double(divisor_input);

Используйте логическую индексацию, чтобы извлечь допустимый выход.

implementation_divide = simulink_divide(valid_output);

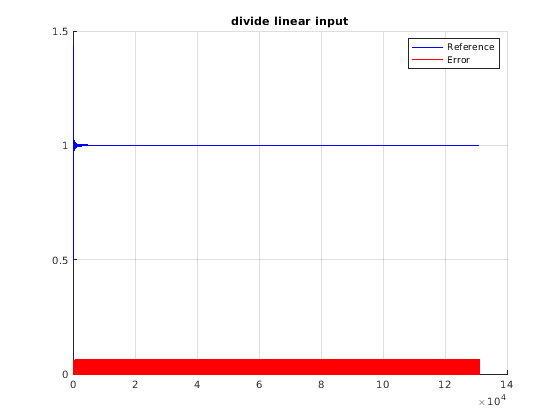

Чтобы подтвердить выход, постройте график результатов сравнения с помощью comparison_plot_divide функция в этом примере. Видно, что максимальная ошибка, наблюдаемая из результатов сравнения, довольно мала.

comparison_plot_divide(ref_divide,implementation_divide,11,'divide linear input');

Maximum Error divide linear input Inf
Maximum PctError divide linear input 6.249285e+00

Сгенерируйте HDL-код для разделения реализации

hdlsaveparams('hdlcoder_divide_shiftadd_control')

%% Set Model 'hdlcoder_divide_shiftadd_control' HDL parameters
hdlset_param('hdlcoder_divide_shiftadd_control', 'Backannotation', 'on');
hdlset_param('hdlcoder_divide_shiftadd_control', 'HDLSubsystem', 'hdlcoder_divide_shiftadd_control/Divide');
hdlset_param('hdlcoder_divide_shiftadd_control', 'ResetType', 'Synchronous');
hdlset_param('hdlcoder_divide_shiftadd_control', 'ResourceReport', 'on');
hdlset_param('hdlcoder_divide_shiftadd_control', 'SynthesisTool', 'Xilinx Vivado');
hdlset_param('hdlcoder_divide_shiftadd_control', 'SynthesisToolChipFamily', 'Virtex7');
hdlset_param('hdlcoder_divide_shiftadd_control', 'SynthesisToolDeviceName', 'xc7v2000t');
hdlset_param('hdlcoder_divide_shiftadd_control', 'SynthesisToolPackageName', 'fhg1761');
hdlset_param('hdlcoder_divide_shiftadd_control', 'SynthesisToolSpeedValue', '-2');
hdlset_param('hdlcoder_divide_shiftadd_control', 'TargetDirectory', 'hdl_prj\hdlsrc');
hdlset_param('hdlcoder_divide_shiftadd_control', 'TargetFrequency', 500);
hdlset_param('hdlcoder_divide_shiftadd_control', 'Traceability', 'on');

% Set SubSystem HDL parameters
hdlset_param('hdlcoder_divide_shiftadd_control/Divide', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_divide_shiftadd_control/Divide/Divide', 'Architecture', 'ShiftAdd');

hdlset_param('hdlcoder_divide_shiftadd_control/Divide/LumpLatency', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_divide_shiftadd_control/Divide/LumpLatency', 'FlattenHierarchy', 'on');

hdlset_param('hdlcoder_divide_shiftadd_control/Divide/ValidLine', 'Architecture', 'MATLAB Datapath');
% Set SubSystem HDL parameters
hdlset_param('hdlcoder_divide_shiftadd_control/Divide/ValidLine', 'FlattenHierarchy', 'on');

Чтобы сгенерировать HDL-код для Divide блок в модели, используйте makehdl функция.

makehdl('hdlcoder_divide_shiftadd_control/Divide')
close_system('hdlcoder_divide_shiftadd_control')
close all;

### Generating HDL for 'hdlcoder_divide_shiftadd_control/Divide'.
### Using the config set for model <a href="matlab:configset.showParameterGroup('hdlcoder_divide_shiftadd_control', { 'HDL Code Generation' } )">hdlcoder_divide_shiftadd_control</a> for HDL code generation parameters.
### Running HDL checks on the model 'hdlcoder_divide_shiftadd_control'.
### Begin compilation of the model 'hdlcoder_divide_shiftadd_control'...
### Applying HDL optimizations on the model 'hdlcoder_divide_shiftadd_control'...
### Begin model generation.
### Model generation complete.
### Begin VHDL Code Generation for 'hdlcoder_divide_shiftadd_control'.
### Working on hdlcoder_divide_shiftadd_control/Divide/Divide as hdl_prj/hdlsrc/hdlcoder_divide_shiftadd_control/Divide_block.vhd.
### Working on hdlcoder_divide_shiftadd_control/Divide as hdl_prj/hdlsrc/hdlcoder_divide_shiftadd_control/Divide.vhd.
### Code Generation for 'hdlcoder_divide_shiftadd_control' completed.
### Generating HTML files for code generation report at <a href="matlab:web('/tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_divide_shiftadd_control/html/hdlcoder_divide_shiftadd_control_codegen_rpt.html');">hdlcoder_divide_shiftadd_control_codegen_rpt.html</a>
### Creating HDL Code Generation Check Report file:///tmp/BR2021ad_1584584_202060/publish_examples0/tp2ea99964/hdl_prj/hdlsrc/hdlcoder_divide_shiftadd_control/Divide_report.html
### HDL check for 'hdlcoder_divide_shiftadd_control' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.

Разделите Блок синтез Эффективности

Следующие диграммы показывают эффективность синтеза блоков Divide на устройствах Xilinx Virtex 7 и Intel Stratix V.

Документация

Реализуйте математические функции, основанные на управляющих сигналах, используя HDL Coder

Библиотека HDLMathLib с портами управления для математических функций

Блок Sqrt с управляющими сигналами

Пример использования блока Sqrt на основе контольных сигналов

Откройте и запустите модель Simulink

Проверьте вывод Simulink с помощью ссылочных Выходов

Сгенерируйте HDL-код для реализации квадратного корня

Синтез блоков Sqrt Эффективности

Atan2 блок с управляющими сигналами

Пример с использованием блока Atan2 основанного на управляющем сигнале

Откройте и запустите модель Simulink

Проверьте вывод Simulink при помощи ссылочных Выходов

Сгенерируйте HDL-код для реализации Atan2

Atan2 Блока синтез- Эффективность

Блок SinCos с управляющими сигналами

Пример использования блока SinCos на основе управляющего сигнала

Откройте и запустите модель Simulink

Проверьте вывод Simulink при помощи ссылочных Выходов

Сгенерируйте HDL-код для реализации SinCos

Синтез блоков SinCos Эффективности

Возвратный блок с управляющими сигналами

Пример с использованием ответного блока на основе управляющего сигнала

Откройте и запустите модель Simulink

Проверьте вывод Simulink при помощи ссылочных Выходов

Сгенерируйте HDL-код для взаимной реализации

Перфроманс обратного синтеза блоков

Разделите блок с управляющими сигналами

Пример с использованием блока деления на основе управляющего сигнала

Откройте и запустите модель Simulink

Проверьте вывод Simulink при помощи ссылочных Выходов

Сгенерируйте HDL-код для разделения реализации

Разделите Блок синтез Эффективности

HDL Coder документация

Поддержка
