drawfreehand

Создайте настраиваемые информации только для чтения freehand

Свернуть все на странице

Синтаксис

h = drawfreehand
h = drawfreehand(ax)
h = drawfreehand(___,Name,Value)

Описание

пример

h = drawfreehand создает Freehand Объект информация только для чтения и включает интерактивное рисование представляющей интерес кольцевой видимой области (ROI) на текущей системе координат.

Чтобы нарисовать информация только для чтения, расположите указатель мыши на изображении. Курсор изменяется на гибкую форму. Щелкните мышью и перетащите мышью, чтобы нарисовать линию. Чтобы завершить информация только для чтения, отпустите кнопку мыши. Дополнительные сведения об использовании информации только для чтения, включая опции горячих клавиш и контекстного меню, см. в разделе Советов.

Примечание

drawfreehand является функцией удобства для создания Freehand Объект информация только для чтения. Если вы создаете объект информация только для чтения непосредственно, вызывая Freehand, вы должны вызвать draw функция объекта для включения интерактивного рисования информация только для чтения. Напротив, drawfreehand функция создает объект информация только для чтения и вызывает draw функция объекта для вас. Какой бы способ вы ни создали информация только для чтения, вы используете свойства объекта, функции объекта и уведомления о событиях, чтобы настроить его внешний вид и поведение. Дополнительные сведения об использовании этих возможностей см. в разделе Советы.

h = drawfreehand(ax) создает информация только для чтения в осях, заданных ax.

h = drawfreehand(___,Name,Value) изменяет внешний вид и поведение информация только для чтения, используя одну или несколько пары "имя-значение". Для не заданных пар "имя-значение" задано значение по умолчанию.

Примеры

свернуть все

Открыть Live Script

Прочтите изображение в рабочую область и отобразите его.

imshow(imread('yellowlily.jpg'))

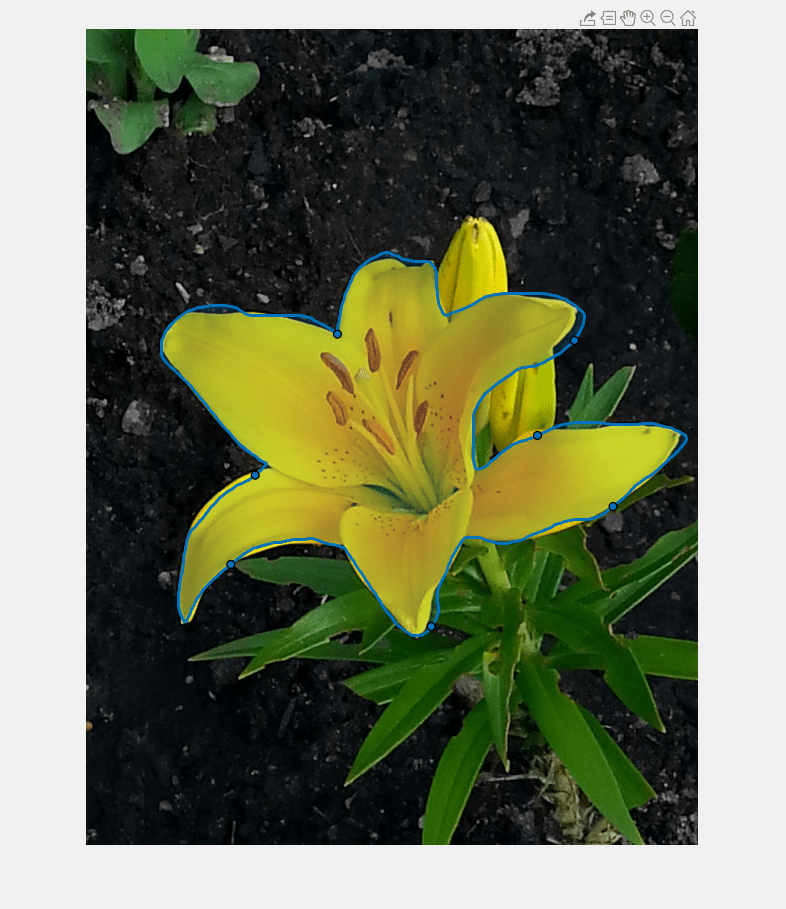

Нарисуйте freehand ROI.

h = drawfreehand;

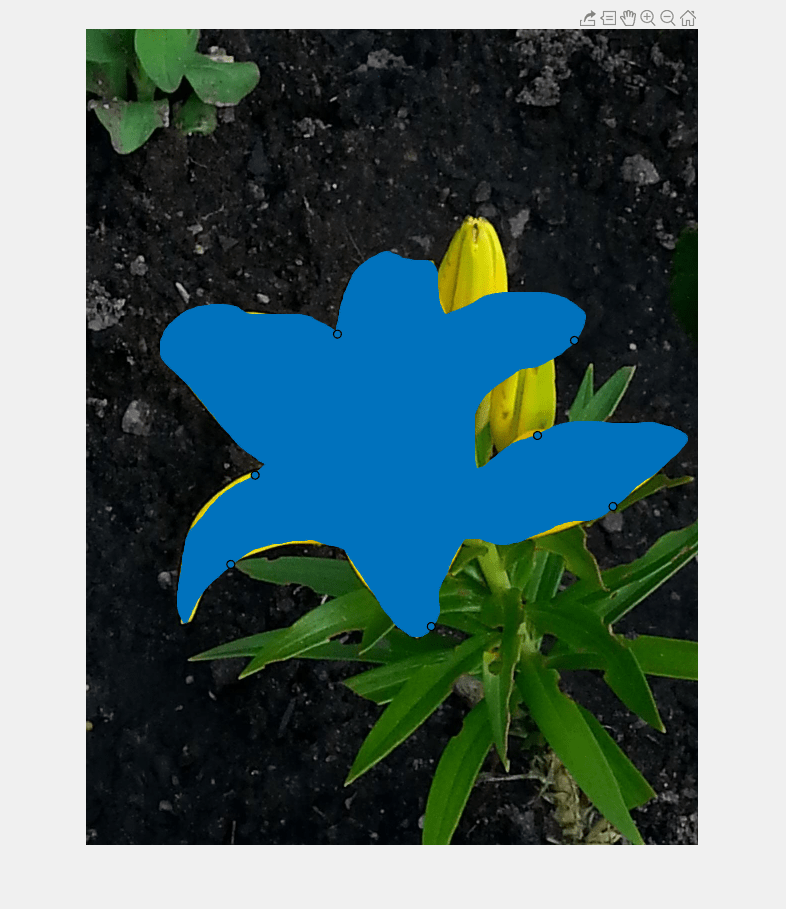

Заполните лицо информации только для чтения freehand и отключите возможность выбора информации только для чтения. Информация только для чтения не перемещается, когда вы кликаете и перетащите мышь.

h.FaceAlpha = 1;
h.FaceSelectable = false;

Открыть Live Script

Чтение изображения в рабочую область.

I = imread('cameraman.tif');

Отобразите изображение.

imshow(I);

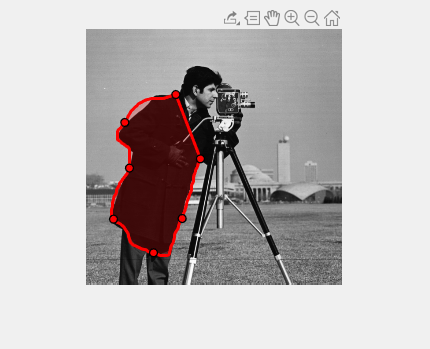

Нарисуйте freehand ROI на изображении.

roi = drawfreehand('Color','r');

Настройка прослушивателей для движущихся событий информация только для чтения. Когда вы перемещаете его, информация только для чтения отправляет уведомления об этих событиях и выполняет указанную вами функцию обратного вызова.

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

The allevents функция обратного вызова отображает предыдущее положение и текущее положение информация только для чтения.

function allevents(src,evt)
    evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]);
    end
end

Входные параметры

свернуть все

Родительские оси информация только для чтения, заданные как Axes объект или UIAxes объект. Для получения информации об использовании информация только для чтения в UIAxes, включая важные ограничения, см. Использование ROI в приложениях, созданных с помощью App Designer.

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: roi = drawfreehand('LineWidth',5);

Закройте информацию только для чтения freehand, заданную как разделенная запятой пара, состоящую из 'Closed' и логическое значение true или false. Если true (по умолчанию), drawfreehand закрывает информация только для чтения путем соединения последней точки пути, нарисованной к первой нарисованной точке пути.

Информация только для чтения цвет, заданный как разделенная запятой пара, состоящий из 'Color' и MATLAB® ColorSpec (Color Specification) значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Контекстное меню, заданное как разделенная разделенными запятой парами, состоящая из 'ContextMenu' и a ContextMenu объект. Задайте эту пару "имя-значение", чтобы отобразить пользовательское контекстное меню при щелчке правой кнопкой мыши по информация только для чтения. Чтобы создать пользовательское контекстное меню, создайте ContextMenu объект, при помощи uicontextmenu а затем сконфигурируйте свойства контекстного меню.

Информация только для чтения может быть интерактивно удален через контекстное меню, заданное как разделенная разделенными запятой парами, состоящая из 'Deletable' и логическое значение true или false. Когда значение true (по умолчанию), можно удалить информация только для чтения через контекстное меню. Чтобы отключить этот элемент контекстного меню, установите 'Deletable' на false. Когда значение установлено в false, вы все еще можете удалить информация только для чтения, позвонив в delete функция, задающая в качестве входных параметров указатель на информация только для чтения.

Область осей, в которой можно в интерактивном режиме разместить информация только для чтения, заданная как разделенная разделенными запятой парами, состоящая из 'DrawingArea' и одно из значений в этой таблице.

ЗначениеОписание
'auto'Область рисования является текущими системами координат (по умолчанию).
'unlimited'Область рисования не имеет контуров, и ROI можно рисовать или перетаскивать, чтобы выйти за пределы осей.
[x,y,w,h]Область рисования ограничена прямоугольником, начинающимся (x, y), с w ширины и h высоты.

Прозрачность информации только для чтения лица, заданная как разделенная запятой пара, состоящая из 'FaceAlpha' и скалярное значение в области значений [0,1]. Когда значение 1, ROI лицо полностью непрозрачно. Когда значение 0, ROI лицо полностью прозрачно.

Информация только для чтения может захватывать нажатия кнопки, заданные как разделенная разделенными запятой парами, состоящая из 'FaceSelectable' и значение true или false. Когда true (по умолчанию), информация только для чтения может захватывать нажатия кнопки. Когда false, информации только для чтения лицо не может захватить нажатий кнопки.

Видимость указателя информация только для чтения в Children свойство родительского элемента, заданное как разделенная разделенными запятой парами, состоящая из 'HandleVisibility' и одно из значений в этой таблице.

ЗначениеОписание
'on'Указатель на объект всегда отображается (по умолчанию).
'off'Указатель на объект скрыт в любое время.
'callback'Указатель на объект виден из коллбэков или функций, вызываемых коллбэками, но не из функций, инициируемых из командной строки.

Интерактивность информация только для чтения, заданная как разделенная разделенными запятой парами, состоящая из 'InteractionsAllowed' и одно из значений в этой таблице.

ЗначениеОписание
'all'Информация только для чтения полностью интерактивен (по умолчанию).
'none'Информация только для чтения не является интерактивным, и точки перетаскивания не видны.
'translate'Информация только для чтения может быть переведен (перемещен) в пределах области рисования, но не изменен.
'reshape'Информация только для чтения может быть изменен в области рисования, но не переведен.

Информация только для чтения, заданная как разделенная разделенными запятой парами, состоящая из 'Label' и вектор символов или строка. По умолчанию это свойство устанавливается в пустой массив ('') и информация только для чтения не имеет метки.

Прозрачность текстового фона, заданная как разделенная разделенными запятой парами, состоящая из 'LabelAlpha' и скалярное значение в области значений [0 1]. Когда установлено значение 1, текстовый фон полностью непрозрачен. Когда установлено значение 0, текстовый фон полностью прозрачен.

Пометьте цвет текста, заданный как разделенная разделенными запятой парами, состоящая из 'LabelTextColor' и MATLAB ColorSpec (Color Specification) значение. Значения интенсивности должны находиться в области значений [0,1].

Видимость метки информация только для чтения, заданная как разделенная разделенными запятой парами, состоящая из 'LabelVisible' и одно из этих значений.

ЗначениеОписание
'on'Метка видна, когда виден информация только для чтения, и Label свойство непусто (по умолчанию).
'hover'

Метка видна только при наведении указателя мыши на информация только для чтения.

'off'Метка не отображается.

Ширина ребра информация только для чтения, заданная как разделенная разделенными запятой парами, состоящая из 'LineWidth' и положительный числовой скаляр в точках. Значение по умолчанию втрое превышает число точек на пиксель экрана.

Размер маркера, заданный как разделенная разделенными запятой парами, состоящая из 'MarkerSize' и положительный числовой скаляр в точках.

Управление стилем чертежа freehand во время интерактивного размещения, заданным как разделенная разделенными запятой парами, состоящая из 'Multiclick' и логический скаляр true или false. Когда значение false (по умолчанию), нажатий кнопки и перетаскивание жеста завершает freehand. Когда trueНесколько жестов нажатия и перетаскивания могут быть объединены с прямыми ребрами, чтобы сделать более сложную форму freehand.

Родительский элемент, заданный как разделенная разделенными запятой парами, состоящая из 'Parent' и Axes или UIAxes объект. Для получения информации об использовании информация только для чтения в UIAxes, включая важные ограничения, смотрите Использование ROI в приложениях, созданных с помощью App Designer.

Положение информации только для чтения freehand, заданное как массив n на 2, [x1 y1; …; xn yn] где каждая строка задает положение вершины freehand ROI.

Состояние выбора информация только для чтения, заданное как разделенная разделенными запятой парами, состоящая из 'Selected' и true или false. Это значение можно также задать в интерактивном режиме. Для примера клик по информации только для чтения выбирает его и устанавливает это значение равным true. Точно так же, если вы Ctrl-click информация только для чтения, отменяет его выбор и устанавливает это значение на false.

Цвет ROI, заданный как разделенная разделенными запятой парами, состоящая из 'SelectedColor' и MATLAB ColorSpec (Color Specification). Если 'SelectedColor' установлено в 'none', затем значение Color определяет цвет ROI для всех выбранных состояний или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Сглаживайте ребро информация только для чтения во время интерактивного размещения, заданный как разделенная разделенными запятой парами, состоящая из 'Smoothing' и неотрицательный скаляр. The Freehand объект использует стандартное отклонение Гауссова сглаживающего ядра, чтобы фильтровать x и y координаты информация только для чтения. Этот параметр определяет размер фильтра как в этом уравнении: 2*ceil(2*Smoothing) + 1. Необходимо задать параметр перед интерактивным рисованием информация только для чтения. Эффект сглаживания можно увидеть только после завершения чертежа.

Цвет полосы информация только для чтения, заданный как разделенная разделенными запятой парами, состоящая из 'StripeColor'и MATLAB ColorSpec (Color Specification) значение. Если вы задаете 'StripeColor', информация только для чтения ребра полосатый. Чередование состоит из комбинации значений, заданных как 'Color' и это значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Тег для связи с информация только для чтения, заданный как разделенная разделенными запятой парами, состоящая из 'Tag' и вектор символов или строковый скаляр. Используйте значение тега для поиска объекта информация только для чтения в иерархии объектов при помощи findobj функция.

Данные для связи с информация только для чтения, заданные как разделенная разделенными запятой парами, состоящая из 'UserData' и любые данные MATLAB. Для примера можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Видимость информация только для чтения, заданная как разделенная разделенными запятой парами, состоящая из 'Visible' и 'on' или 'off', или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства как логическое значение. Значение сохранено в виде логического значения on/off типа matlab.lang.OnOffSwitchState.

ЗначениеОписание
'on'Отобразите информация только для чтения (по умолчанию).
'off'Скрыть информация только для чтения, не удаляя его. Вы по-прежнему можете получить доступ к свойствам невидимого информация только для чтения.

Управляющие точки для изменения формы ROI, заданные как разделенная разделенными запятой парами, состоящая из 'Waypoints' и n -by-1 логический вектор, такой же длины как Position. Каждый элемент Waypoints вектор указывает, является ли соответствующая точка в Position массив является путевой точкой. Положения, которые являются путевыми точками, установлены в true в Waypoints. Перетаскивание путевой точки изменяет информация только для чтения между заданной путевой точкой и ее ближайшими соседними путевыми точками. Если пусто, drawfreehand автоматически генерирует Waypoints в местах повышенной кривизны.

Выходные аргументы

свернуть все

Freehand ROI, вернулся как Freehand объект.

Совет

  • Эта информация только для чтения поддерживает следующую интерактивность, включая горячие клавиши.

    ПоведениеГорячая клавиша
    Отмена рисования информация только для чтения.Нажмите Esc. Функция возвращает допустимый объект информация только для чтения с пустым Position поле.
    Завершите рисование (закройте) информация только для чтения.

    Дважды кликните, который добавляет точку в положение указателя и рисует линию, соединяющую эту точку с первой нарисованной точкой, закрывая информация только для чтения.

    Щелкните правой кнопкой мыши, чтобы нарисовать линию, соединяющую последнюю точку с первой нарисованной точкой.

    Наведите указатель мыши на первую точку и щелкните мышью.

    Нажмите кнопку Enter, которая рисует линию, соединяющую последнюю точку с первой нарисованной точкой.

    Измените размер (измените форму) информация только для чтения.

    Наведите указатель мыши на путевую точку, а затем щелкните и перетащите мышью. В этом режиме отсутствует помощь (привязка к ребрам).

    Добавьте путевую точку.

    Поместите указатель мыши на ребро информация только для чтения, щелкните правой кнопкой мыши и выберите Add Waypoint. Можно также расположить указатель мыши на краю информация только для чтения и дважды щелкнуть мышью.

    Удалите путевую точку.

    Поместите указатель мыши на путевую точку, щелкните правой кнопкой мыши и выберите Remove Waypoint.

    Переместите информация только для чтения.Наведите указатель мыши на информация только для чтения. Указатель изменяется на форму fleur. Щелкните и перетащите мышью, чтобы переместить информация только для чтения.
    Удаление информация только для чтения.Поместите указатель мыши на информация только для чтения (не на вершине), щелкните правой кнопкой мыши и выберите Delete Freehand из контекстного меню. Можно также программно удалить информация только для чтения с помощью delete метод объекта.

  • The drawfreehand функция возвращает Freehand Объект информация только для чтения. После создания используйте эти возможности объекта, чтобы настроить внешний вид и поведение информация только для чтения.

    • Свойства объекта - объекты информация только для чтения поддерживают свойства, которые изменяют их внешний вид или поведение. Например, чтобы изменить цвет roi в желтый цвет, установите его Color свойство, roi.Color = 'yellow'.

    • Функции объекта - объекты информация только для чтения поддерживают набор функций объекта, которые работают с ROIs. Например, если вы хотите приостановить командную строку MATLAB после создания информация только для чтения, вызовите wait функция объекта.

    • Уведомления о событиях - объекты информация только для чтения могут уведомлять ваш код, когда определенные события, такие как перемещение или клик, происходят с информация только для чтения. Чтобы получать эти уведомления, используйте addlistener объект для настройки listeners для определенных событий. В прослушиватель задайте событие, например 'ROIMoved', и функцию обратного вызова, которая выполняется, когда событие происходит. Когда информация только для чтения уведомляет ваше приложение через прослушиватель, он возвращает данные, характерные для события. Для примера, с 'ROIMoved' событие, объект информация только для чтения возвращает свою предыдущую позицию и текущую позицию.

    Для примера использования прослушивателей событий с Freehand объект, см. Set Up Listener for Freehand ROI Events. Для получения дополнительной информации об этих возможностях смотрите Freehand документация по объекту.
