gabor
Создайте фильтр Габора или банк фильтров Габора
Описание
g = gabor(wavelength,orientation)wavelength (в пикселях/цикле) и orientation (в степенях). Если вы задаете wavelength или orientation как векторы, gabor возвращает массив gabor объекты, называемые filter bank, которые содержат все уникальные комбинации wavelength и orientation. Для примера, если wavelength является вектором длины 2 и orientation является вектором длины 3, затем выход массива g является вектором длины 6. Чтобы применить фильтры Габора к изображению, используйте imgaborfilt функция.
g = gabor(___, создает массив фильтров Габора, используя пары "имя-значение", для управления аспектами создания фильтра Габора. Если вы задаете вектор значений, выход массив Name,Value,...)g содержит все уникальные комбинации входных значений.
Примеры
Создайте массив фильтра Габора и примените к входному изображению
Создайте образец изображения шахматной доски.
A = checkerboard(20);
Создайте массив фильтров Габора.
wavelength = 20; orientation = [0 45 90 135]; g = gabor(wavelength,orientation);
Применить фильтры к шахматному изображению.
outMag = imgaborfilt(A,g);

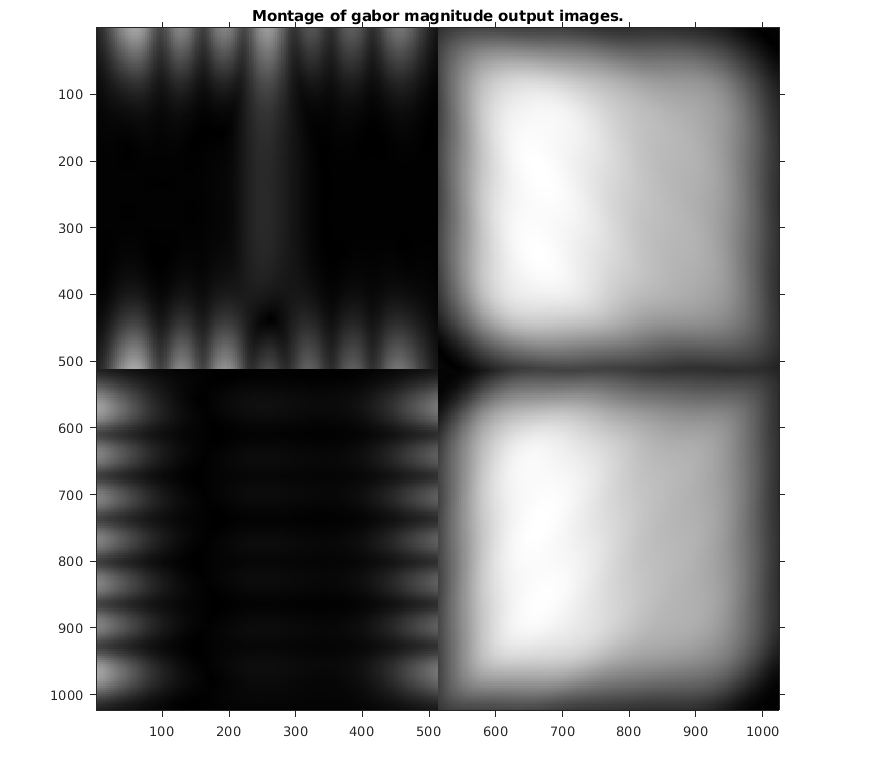

Отображение результатов.
outSize = size(outMag); outMag = reshape(outMag,[outSize(1:2),1,outSize(3)]); figure, montage(outMag,'DisplayRange',[]); title('Montage of gabor magnitude output images.');
Создайте массив фильтра Габора и визуализируйте длину волны и ориентацию
Создайте массив фильтров Габора.
g = gabor([5 10],[0 90]);

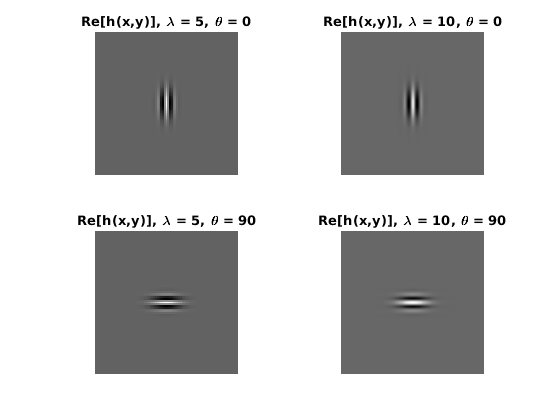

Визуализируйте действительную часть ядра пространственной свертки каждого фильтра Габора в массиве.
figure; subplot(2,2,1) for p = 1:length(g) subplot(2,2,p); imshow(real(g(p).SpatialKernel),[]); lambda = g(p).Wavelength; theta = g(p).Orientation; title(sprintf('Re[h(x,y)], \\lambda = %d, \\theta = %d',lambda,theta)); end
![Figure contains 4 axes. Axes 1 with title Re[h(x,y)], \lambda = 5, \theta = 0 contains an object of type image. Axes 2 with title Re[h(x,y)], \lambda = 10, \theta = 0 contains an object of type image. Axes 3 with title Re[h(x,y)], \lambda = 5, \theta = 90 contains an object of type image. Axes 4 with title Re[h(x,y)], \lambda = 10, \theta = 90 contains an object of type image.](../../examples/images/win64/GaborFilterVizWavelengthAndOrientationExample_01.png)
