Считайте данные из спектральной библиотеки ECOSTRESS
libData = readEcostressSig(dirname,keyword)
Примечание
Эта функция требует библиотеки Image Processing Toolbox™ гиперспектральной визуализации. Можно установить библиотеку Image Processing Toolbox Hyperspectral Imaging Library из Add-On Explorer. Дополнительные сведения об установке дополнений см. в разделе Получение и управление Дополнений.
Задайте имена файлов спектра, которые будут считываться из спектральной библиотеки ECOSTRESS в качестве массива ячеек из векторов символов.
ecostressfiles = [{'soil.utisol.hapludult.none.all.87p707.jhu.becknic.spectrum.txt'},...
{'water.seawater.none.liquid.tir.seafoam.jhu.becknic.spectrum.txt'},...
{'vegetation.tree.eucalyptus.maculata.vswir.jpl087.jpl.asd.spectrum.txt'},...
{'manmade.road.tar.solid.all.0099uuutar.jhu.becknic.spectrum.txt'}];Считывайте и отображайте данные из заданных файлов спектра ECOSTRESS. Функция возвращает массив структур с строкой для каждого заданного файла спектра ECOSTRESS. Каждая строка хранит спектральные данные, считанные из связанного файла.
libData = readEcostressSig(ecostressfiles)
libData=1×4 struct array with fields:
Name
Type
Class
SubClass
ParticleSize
Genus
Species
SampleNo
Owner
WavelengthRange
Origin
CollectionDate
Description
Measurement
FirstColumn
SecondColumn
WavelengthUnit
DataUnit
FirstXValue
LastXValue
NumberOfXValues
AdditionalInformation
Wavelength
Reflectance
⋮
Извлеките детали спектральных данных второго файла из массива структур.
libData(2)
ans = struct with fields:
Name: "Sea Foam"
Type: "Water"
Class: "Sea Water"
SubClass: "none"
ParticleSize: "Liquid"
Genus: [0x0 string]
Species: [0x0 string]
SampleNo: "seafoam"
Owner: "Dept. of Earth and Planetary Science, John Hopkins University"
WavelengthRange: "TIR"
Origin: "JHU IR Spectroscopy Lab."
CollectionDate: "N/A"
Description: "Sea foam water. Original filename FOAM Original ASTER Spectral Library name was jhu.becknic.water.sea.none.liquid.seafoam.spectrum.txt"
Measurement: "Directional (10 Degree) Hemispherical Reflectance"
FirstColumn: "X"
SecondColumn: "Y"
WavelengthUnit: "micrometer"
DataUnit: "Reflectance (percent)"
FirstXValue: "14.0112"
LastXValue: "2.0795"
NumberOfXValues: "2110"
AdditionalInformation: "none"
Wavelength: [2110x1 double]
Reflectance: [2110x1 double]
Извлеките отражение и значения длины волны из спектральных данных второго файла.
reflectance = libData(2).Reflectance; wavelength = libData(2).Wavelength;

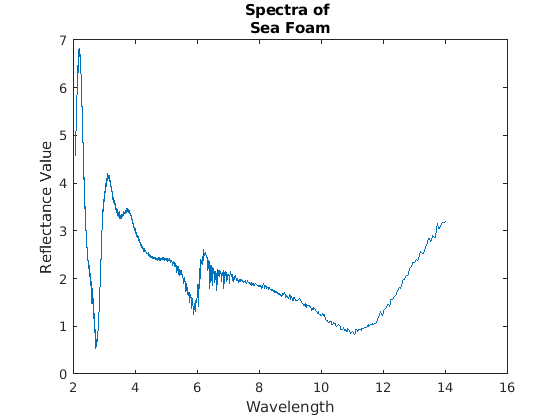

Постройте график спектральной сигнатуры с использованием значений длины волны и отражательной способности.
figure plot(wavelength,reflectance) title(['Spectra of ' libData(2).Name]) xlabel('Wavelength') ylabel('Reflectance Value')
Укажите полный путь к директории, содержащему файлы спектра ECOSTRESS.
fileroot = matlabshared.supportpkg.getSupportPackageRoot(); dirname = fullfile(fileroot,'toolbox','images','supportpackages','hyperspectral','hyperdata','ECOSTRESSSpectraFiles');
Чтение и отображение спектральных данных из всех файлов в директории. Функция возвращает массив структур с строкой для каждого файла спектра ECOSTRESS в указанной директории.
libData = readEcostressSig(dirname)
libData=1×15 struct array with fields:
Name
Type
Class
SubClass
ParticleSize
Genus
Species
SampleNo
Owner
WavelengthRange
Origin
CollectionDate
Description
Measurement
FirstColumn
SecondColumn
WavelengthUnit
DataUnit
FirstXValue
LastXValue
NumberOfXValues
AdditionalInformation
Wavelength
Reflectance
⋮
Извлеките детали спектральных данных 15-го файла.
libData(15)
ans = struct with fields:
Name: "Tap water"
Type: "Water"
Class: "Tap Water"
SubClass: "none"
ParticleSize: "Liquid"
Genus: [0×0 string]
Species: [0×0 string]
SampleNo: "tapwater"
Owner: "Dept. of Earth and Planetary Science, John Hopkins University"
WavelengthRange: "All"
Origin: "JHU IR Spectroscopy Lab. Original filename TAPWATER."
CollectionDate: "N/A"
Description: "Tap water. Original ASTER Spectral Library name was jhu.becknic.water.tap.none.liquid.tapwater.spectrum.txt"
Measurement: "Directional (10 Degree) Hemispherical Reflectance"
FirstColumn: "X"
SecondColumn: "Y"
WavelengthUnit: "micrometer"
DataUnit: "Reflectance (percent)"
FirstXValue: "14.0110"
LastXValue: "0.4000"
NumberOfXValues: "2844"
AdditionalInformation: "none"
Wavelength: [2844×1 double]
Reflectance: [2844×1 double]
Укажите полный путь к директории, содержащему файлы спектра ECOSTRESS.
fileroot = matlabshared.supportpkg.getSupportPackageRoot(); dirname = fullfile(fileroot,'toolbox','images','supportpackages','hyperspectral','hyperdata','ECOSTRESSSpectraFiles');
Чтение и отображение спектральных данных файлов спектра ECOSTRESS с определенным ключевым словом в именах их файлов. Функция возвращает массив структур с строкой для каждого файла спектра в указанной директории с ключевым словом в именах их файлов.
keyword = 'water';
libData = readEcostressSig(dirname,keyword)libData=1×3 struct array with fields:
Name
Type
Class
SubClass
ParticleSize
Genus
Species
SampleNo
Owner
WavelengthRange
Origin
CollectionDate
Description
Measurement
FirstColumn
SecondColumn
WavelengthUnit
DataUnit
FirstXValue
LastXValue
NumberOfXValues
AdditionalInformation
Wavelength
Reflectance
⋮
[1] Meerdink, Susan K., Simon J. Hook, Dar A. Roberts и Elsa A. Abbott. «Спектральная библиотека ECOSTRESS версии 1.0». Дистанционное зондирование окружения 230 (сентябрь 2019): 111196. https://doi.org/10.1016/j.rse.2019.05.015.
[2] Загрузите спектральную библиотеку ECOSTRESS: https://speclib.jpl.nasa.gov/download
