lteConvolutionalDecode
Сверточное декодирование
Описание
out = lteConvolutionalDecode(softBits)out, данные, восстановленные сверточным декодированием softBits, вектор мягких бит.
Декодер использует алгоритм Viterbi мягкого входа без какого-либо квантования. Алгоритм создает обучающие данные для добавления к началу и концу пакета путем циклического расширения пакета. Длина декодирования обратного отслеживания составляет 42.
Примеры
Выполните сверточное декодирование
Сгенерируйте случайные биты и сверточно закодируйте их.
txBits = randi([0 1],1000,1); codedData = lteConvolutionalEncode(txBits);
QPSK модулирует закодированные биты и добавляет шум к принятым символам.
txSym = lteSymbolModulate(codedData,'QPSK');
noise = 0.5*complex(randn(size(txSym)),randn(size(txSym)));

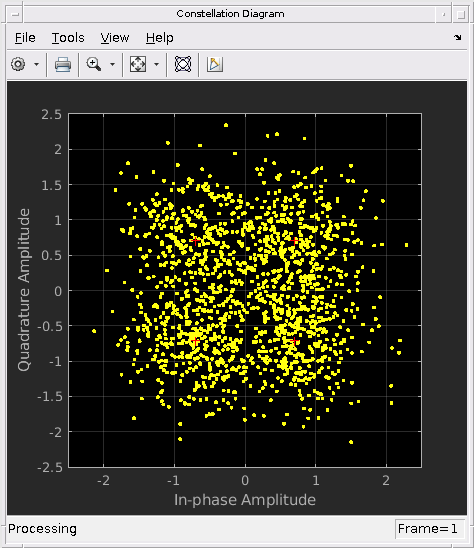

rxSym = txSym + noise;Показать rxSymbols созвездие, установка txSymbols как ссылочное созвездие.
xylimits = [-2.5 2.5]; cdScope = comm.ConstellationDiagram('ReferenceConstellation',txSym,'XLimits',xylimits ,'YLimits',xylimits); cdScope(rxSym)
Демодулируйте зашумленные символы, чтобы получить мягкие биты, сверточно декодируйте мягкие биты и отображайте количество ошибочных битов.
softBits = lteSymbolDemodulate(rxSym,'QPSK','Soft'); out = lteConvolutionalDecode(softBits); disp(sum(out ~= int8(txBits)))
0
Входные параметры
Выходные аргументы
См. также
lteBCHDecode | lteConvolutionalEncode | lteCQIDecode | lteCRCDecode | lteDCIDecode | lteRateRecoverConvolutional | lteTurboDecode
