lteDCIResourceAllocation

Выделение физических ресурсных блоков сообщений DCI

Синтаксис

[prbset, nrbg, rbgsize]
= lteDCIResourceAllocation(enbue,dcistr)

[prbset, nrbg, rbgsize]
= lteDCIResourceAllocation(dcistr)

Описание

пример

[prbset, nrbg, rbgsize] = lteDCIResourceAllocation(enbue,dcistr) возвращает матрицу, содержащую нулевые индексы физического ресурсного блока (PRB) prbset, количество групп ресурсных блоков nrbg, и размер группы ресурсных блоков rbgsize, для указанной структуры параметров настройки сообщений DCI enbue и структуру сообщений DCI dcistr.

TS 36.213 [1] задает типы выделения ресурсов, используемые для нисходящего, восходящего и бокового каналов. Для получения дополнительной информации см. раздел «Типы распределения ресурсов».

Если вы задаете Формат DCI 0, Формат 4 или Формат 5 в dcistr.DCIFormat, функция устанавливает пропускную способность системы на основе количества ресурсных блоков восходящей линии связи, enbue.NULRB. Если вы не задаете enbue.NULRB, функция устанавливает пропускную способность системы на основе количества нисходящих ресурсных блоков, enbue.NDLRB. Для всех других форматов функция сначала проверяет enbue.NDLRB для количества ресурсных блоков. Для получения дополнительной информации смотрите Указание количества ресурсных блоков.

[prbset, nrbg, rbgsize] = lteDCIResourceAllocation(dcistr) возвращает выходы prbset, nrbg, и rbgsize как выше, за исключением полей, описанных в структуре enbue должна присутствовать в составе dcistr.

Вызов lteDCIResourceAllocation установка dcistr структура как единственный входной параметр не рекомендуется, поскольку эта сигнатура будет удалена в следующем релизе.

Примеры

свернуть все

Получение присвоенных индексов PRB для сообщения DCI

Открыть Live Script

Выделите ресурс DCI и отобразите распределение ресурсов DCI.

Создайте структуру сообщений DCI с системной пропускной способностью 50 ресурсных блоков и 1A формата DCI.

enb = struct('NDLRB',50);
dciStr = lteDCI(enb,struct('DCIFormat','Format1A','AllocationType',1));

Возвращает индексы выделенных физических ресурсных блоков, количество групп ресурсных блоков и размер группы ресурсных блоков.

[prbSet, nrBg, rbgSize] = lteDCIResourceAllocation(enb,dciStr)

prbSet = 1x2 uint64 row vector

    0   27

nrBg = int32
    17

rbgSize = int32
    3

Отображение вида распределения PRB восходящего канала 1

Открыть Live Script

Отображение выделений PRB, сопоставленных с последовательностью подкадров, в системе координат для формата DCI 0 и типа выделения ресурсов восходящей линии связи 1.

Сконфигурируйте выделение ресурсов восходящего канала (мультикластера) типа 1. В TS 36.213, раздел 8.1.2 описывается определение значения индикации ресурса (RIV).

enbue = struct('NDLRB',50);
dcistr = lteDCI(enbue,struct('DCIFormat','Format0','AllocationType',1));
dcistr.Allocation.RIV = 1;

Отображение изображения PRB, используемых в каждом пазе каждого подкадра, в системе координат.

Создайте subframeslots матрица, полная нулей. Существует 20 пазы на систему координат, в частности два пазов на подкадр и десять субкадров на систему координат.

Цикл через назначение набора индексов PRB для каждого подкадра. Также присвойте значение в subframeslots для каждого занятого индекса PRB.

subframeslots = zeros(enbue.NDLRB,20);
for i = 0:9
    enbue.NSubframe = i;
    prbSet = lteDCIResourceAllocation(enbue,dcistr);
    prbSet = repmat(prbSet,1,2/size(prbSet,2));
    for s = 1:2
        subframeslots(prbSet(:,s)+1,2*i+s) = 20+s*20;
    end
end
imagesc(subframeslots);
axis xy;
xlabel('Subframe Slots');
ylabel('PRB Indices');

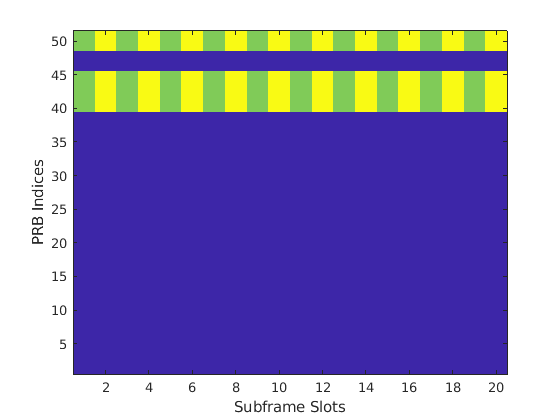

Figure contains an axes. The axes contains an object of type image.

Из изображения следует, что в каждом пазе используется один и тот же набор индексов PRB.

Отображение распределения PRB скачкообразного изменения восходящего канала

Открыть Live Script

Отображение выделений PRB, сопоставленных с последовательностью подкадров, в системе координат для выделения ресурсов восходящей линии связи с скачкообразным изменением.

Сконфигурируйте выделение ресурсов восходящего канала типа 1, которое имеет скачкообразное изменение типа 0 и скачкообразное изменение паза и подкадра.

enbue = struct('NDLRB',50,'NCellID',0);
dcistr = lteDCI(enbue,struct('DCIFormat','Format0','AllocationType',0,...
    'FreqHopping',1));
dcistr.Allocation.HoppingBits = 0;
dcistr.Allocation.RIV = 110;
enbue.PUSCHHopping = 'InterAndIntra';
enbue.MacTxNumber = 0;
enbue.NSubbands = 1;
enbue.PUSCHHoppingOffset = 10;

Отображение изображения PRB, используемых в каждом пазе каждого подкадра, в системе координат.

Создайте subframeslots матрица, полная нулей. Существует 20 пазы на систему координат, в частности два пазов на подкадр и десять субкадров на систему координат.
Цикл через назначение набора индексов PRB для каждого подкадра. Также присвойте значение в subframeslots для каждого занятого индекса PRB.

subframeslots = zeros(enbue.NDLRB,20);
for i = 0:9
    enbue.NSubframe = i;
    prbSet = lteDCIResourceAllocation(enbue,dcistr);
    prbSet = repmat(prbSet,1,2/size(prbSet,2));
    for s = 1:2
        subframeslots(prbSet(:,s)+1,2*i+s) = 20+s*20;
    end
end
imagesc(subframeslots)
axis xy
xlabel('Subframe Slots')
ylabel('PRB Indices')

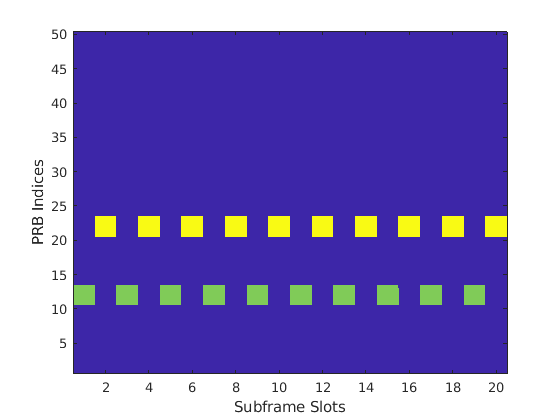

Figure contains an axes. The axes contains an object of type image.

Наблюдайте из изображения, что занятые индексы PRB переходят в нечетные и четные пазы.

Входные параметры

свернуть все

`enbue` - Настройки сообщений DCI
структура

Настройки сообщений DCI, заданные как структура. enbue может содержать следующие поля.

Поле параметра	Требуемый или опционный	Значения	Описание
`NDLRB`	Необходимый	Скалярное целое число от 6 до 110	Количество нисходящих ресурсных блоков. ( $N_{RB}^{DL}$ )
`CellRefP`	Дополнительный	1, 2, 4	Количество портов антенны специфического для ячейки опорного сигнала (CRS)
`DuplexMode`	Дополнительный	`'FDD'` (по умолчанию), `'TDD'`	Режим дуплекса, заданный как один из следующих: `'FDD'` - Дуплекс частотного деления (по умолчанию) `'TDD'` - Дуплекс временного деления
Следующие параметры применяются при `dcistr.DCIFormat = 'Format0' or 'Format4'`
`NULRB`	Необходимый	Скалярное целое число от 6 до 110	Количество ресурсных блоков восходящей линии связи. ( $N_{RB}^{УЛ.}$ )
Следующие параметры применяются при `dcistr.FreqHopping` = 1
`NCellID`	Необходимый	Целое число от 0 до 503	Тождества камеры физического слоя
`NSubframe`	Необходимый	0 (по умолчанию), неотрицательное скалярное целое число	Номер подкадра
`NFrame`	Необходимый	0 (по умолчанию), неотрицательное скалярное целое число	Номер система координат
`PUSCHHopping`	Дополнительный	`'Inter'` (по умолчанию), `'InterAndIntra'`	Режим скачкообразного изменения подкадра восходящего канала
`MacTxNumber`	Дополнительный	Скалярное целое число от 0 (по умолчанию) до 27	Номер текущей MAC (ре-) передачи, CURRENT_TX_NB
`NSubbands`	Дополнительный	1 (по умолчанию), 2, 3 или 4	Количество поддиапазонов.
`PUSCHHoppingOffset`	Дополнительный	Скалярное целое число от 0 (по умолчанию) до 98	Смещение скачкообразного изменения PUSCH
Следующие параметры применяются для DCI Format 5 (`dcistr` = `'Format5'`).
`NULRB`	Необходимый	Скалярное целое число от 6 до 110	Количество ресурсных блоков восходящей линии связи. ( $N_{RB}^{УЛ.}$ )
Следующие параметры применяются для DCI Format 5 (`dcistr` = `'Format5'`) с скачкообразным изменением частоты (`dcistr.FreqHopping = 1`).
`NSubframePSSCH`	Необходимый	Целое число	Номер субкадра в пуле субкадров PSSCH
`PSSCHHoppingParameter`	Дополнительный	Целое число от 0 (по умолчанию) до 510. Все значения ≥ 504 установлены равными 510.	Параметр скачкообразного изменения PSSCH
`NSubbands`	Дополнительный	1, 2 или 4	Количество поддиапазонов
`PSSCHHoppingOffset`	Дополнительный	Целое число от 0 (по умолчанию) до 110	Смещение скачкообразного изменения PSSCH
`PRBPool`	Дополнительный	Целочисленный вектор	Пул ресурсных блоков PSSCH (режим передачи по боковой линии связи 2). Вектор нулевых индексов, дающих PRB в пуле. Если он отсутствует или пуст, пул принимается как полная полоса пропускания передачи
Следующие параметры применяются к DCI Format 5A (`dcistr` = `'Format5A'`) .
`PSSCHNSubchannels`	Дополнительный	Целое число от 1 (по умолчанию) до 110	Количество подканалов в V2X пуле ресурсов PSSCH
`PSSCHSubchannelSize`	Дополнительный	Целое число от 1 до 110. Значение по умолчанию является 4.	Количество PRB в каждом подканале
`PSSCHSubchannelPRBStart`	Дополнительный	Целое число от 0 (по умолчанию) до 109	Первый индекс PRB, сопоставленный с первым подканалом пула ресурсов
`PSSCHAdjacency`	Дополнительный	`'On'` (по умолчанию), `'Off'`	Передаются ли PSCCH и PSSCH в соседних PRB

Типы данных: struct

`dcistr` - структура сообщений DCI
структура

Структура сообщений DCI, возвращенная как структура, поля которой соответствуют полям связанного формата DCI.

Имена полей, сопоставленные с dcistr зависят от формата DCI. Ожидается, что формат будет одним из форматов, сгенерированных lteDCI. Стандарт LTE определяет типы распределения ресурсов для нисходящего, восходящего и бокового каналов. Для получения дополнительной информации см. Раздел «Типы распределения ресурсов»

В следующей таблице подробно описаны форматы DCI и сопутствующие dcistr поля параметров.

Форматы DCI	Поля dciout	Размер	Описание
`'Format0'`	`DCIFormat`	-	`'Format0'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`FreqHopping`	1 бит	Флаг скачкообразного изменения частоты PUSCH
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`ModCoding`	5 бит	Модуляция, схема кодирования и версия избыточности
	`NewData`	1 бит	Новый индикатор данных
	`TPC`	2 бита	Команда PUSCH TPC
	`CShiftDMRS`	3 бита	Циклический сдвиг для DM RS
	`TDDIndex`	2 бита	Для config TDD 0 это поле представляет собой индекс восходящего канала. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`CSIRequest`	1, 2 или 3 бита	Запрос CSI
	`SRSRequest`	0 или 1 бит	Запрос SRS. Это поле может присутствовать только в форматах DCI, планирующих PUSCH, которые отображаются в конкретное пространство поиска UE, заданное C-RNTI
	`AllocationType`	1 бит	Тип выделения ресурсов, присутствует только в том случае, если $N_{RB}^{УЛ.}$ ≤ $N_{RB}^{DL}$ .
`'Format1'`	`DCIFormat`	-	`'Format1'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Заголовок выделения ресурсов: тип 0, тип 1. Если ширина полосы нисходящей линии связи ≤ 10 PRB, заголовок выделения ресурсов отсутствует, и принимается тип 0 выделения ресурсов.
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`ModCoding`	5 бит	Схема модуляции и кодирования
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`NewData`	1 бит	Новый индикатор данных
	`RV`	2 бита	Версия избыточности
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format1A'`	`DCIFormat`	-	`'Format1A'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Флаг назначения VRB: 0 (локализован), 1 (распределен)
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`ModCoding`	5 бит	Схема модуляции и кодирования
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`NewData`	1 бит	Новый индикатор данных
	`RV`	2 бита	Версия избыточности
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`SRSRequest`	0 или 1 бит	Запрос SRS. Это поле может присутствовать только в форматах DCI, планирующих PUSCH, которые отображаются в конкретное пространство поиска UE, заданное C-RNTI
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format1B'`	`DCIFormat`	-	`'Format1B'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Флаг назначения VRB: 0 (локализован), 1 (распределен)
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`ModCoding`	5 бит	Схема модуляции и кодирования
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`NewData`	1 бит	Новый индикатор данных
	`RV`	2 бита	Версия избыточности
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`TPMI`	2 бита для двух антенн 4 бита для четырех антенн	Информация PMI
	`PMI`	1 бит	Подтверждение PMI
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format1C'`	`DCIFormat`	-	`'Format1C'`
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`ModCoding`	5 бит	Схема модуляции и кодирования
`'Format1D'`	`DCIFormat`	-	`'Format1D'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Флаг назначения VRB: 0 (локализован), 1 (распределен)
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`ModCoding`	5 бит	Схема модуляции и кодирования
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`NewData`	1 бит	Новый индикатор данных
	`RV`	2 бита	Версия избыточности
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`TPMI`	2 бита для двух антенн 4 бита для четырех антенн	Предварительное кодирование информации TPMI
	`DlPowerOffset`	1 бит	Степень нисходящего канала
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format2'`	`DCIFormat`	-	`'Format2'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Заголовок выделения ресурсов: тип 0, тип 1. Если ширина полосы нисходящей линии связи ≤ 10 PRB, заголовок выделения ресурсов отсутствует, и принимается тип 0 выделения ресурсов.
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`SwapFlag`	1 бит	Транспортируйте блок к флагу свопа кодовых слов
	`ModCoding1`	5 бит	Схема модуляции и кодирования для транспортного блока 1
	`NewData1`	1 бит	Новый индикатор данных для транспортного блока 1
	`RV1`	2 бита	Версия избыточности для транспортного блока 1
	`ModCoding2`	5 бит	Схема модуляции и кодирования для транспортного блока 2
	`NewData2`	1 бит	Новый индикатор данных для транспортного блока 2
	`RV2`	2 бита	Версия избыточности для транспортного блока 2
	`PrecodingInfo`	3 бита для двух антенн 6 биты для четырех антенн	Информация о предварительном кодировании
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format2A'`	`DCIFormat`	-	`'Format2A'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Заголовок выделения ресурсов: тип 0, тип 1. Если ширина полосы нисходящей линии связи ≤ 10 PRB, заголовок выделения ресурсов отсутствует, и принимается тип 0 выделения ресурсов.
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`SwapFlag`	1 бит	Транспортируйте блок к флагу свопа кодовых слов
	`ModCoding1`	5 бит	Схема модуляции и кодирования для транспортного блока 1
	`NewData1`	1 бит	Новый индикатор данных для транспортного блока 1
	`RV1`	2 бита	Версия избыточности для транспортного блока 1
	`ModCoding2`	5 бит	Схема модуляции и кодирования для транспортного блока 2
	`NewData2`	1 бит	Новый индикатор данных для транспортного блока 2
	`RV2`	2 бита	Версия избыточности для транспортного блока 2
	`PrecodingInfo`	0 биты для двух антенн 2 бита для четырех антенн	Информация о предварительном кодировании
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format2B'`	`DCIFormat`	-	`'Format2B'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Заголовок выделения ресурсов: тип 0, тип 1. Если ширина полосы нисходящей линии связи ≤ 10 PRB, заголовок выделения ресурсов отсутствует, и принимается тип 0 выделения ресурсов.
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`ScramblingId`	1 бит	Скремблирующие тождества
	`ModCoding1`	5 бит	Схема модуляции и кодирования для транспортного блока 1
	`NewData1`	1 бит	Новый индикатор данных для транспортного блока 1
	`RV1`	2 бита	Версия избыточности для транспортного блока 1
	`ModCoding2`	5 бит	Схема модуляции и кодирования для транспортного блока 2
	`NewData2`	1 бит	Новый индикатор данных для транспортного блока 2
	`RV2`	2 бита	Версия избыточности для транспортного блока 2
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format2C'`	`DCIFormat`	-	`'Format2C'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Заголовок выделения ресурсов: тип 0, тип 1. Если ширина полосы нисходящей линии связи ≤ 10 PRB, заголовок выделения ресурсов отсутствует, и принимается тип 0 выделения ресурсов.
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`TxIndication`	3 бита	Порты антенны, скремблирующие тождества и индикатор количества слоев
	`SRSRequest`	Варьируется	Запрос SRS. Присутствует только для TDD.
	`ModCoding1`	5 бит	Схема модуляции и кодирования для транспортного блока 1
	`NewData1`	1 бит	Новый индикатор данных для транспортного блока 1
	`RV1`	2 бита	Версия избыточности для транспортного блока 1
	`ModCoding2`	5 бит	Схема модуляции и кодирования для транспортного блока 2
	`NewData2`	1 бит	Новый индикатор данных для транспортного блока 2
	`RV2`	2 бита	Версия избыточности для транспортного блока 2
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format2D'`	`DCIFormat`	-	`'Format2D'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`AllocationType`	1 бит	Заголовок выделения ресурсов: тип 0, тип 1. Если ширина полосы нисходящей линии связи ≤ 10 PRB, заголовок выделения ресурсов отсутствует, и принимается тип 0 выделения ресурсов.
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`TPCPUCCH`	2 бита	Команда PUCCH TPC
	`TDDIndex`	2 бита	Для config TDD 0 это поле не используется. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`HARQNo`	3 бита (FDD) 4 бита (TDD)	Номер процесса HARQ
	`TxIndication`	3 бита	Порты антенны, скремблирующие тождества и индикатор количества слоев
	`SRSRequest`	Варьируется	Запрос SRS. Присутствует только для TDD.
	`ModCoding1`	5 бит	Схема модуляции и кодирования для транспортного блока 1
	`NewData1`	1 бит	Новый индикатор данных для транспортного блока 1
	`RV1`	2 бита	Версия избыточности для транспортного блока 1
	`ModCoding2`	5 бит	Схема модуляции и кодирования для транспортного блока 2
	`NewData2`	1 бит	Новый индикатор данных для транспортного блока 2
	`RV2`	2 бита	Версия избыточности для транспортного блока 2
	`REMappingAndQCL`	2 бита	PDSCH Отображение и индикатор квази-совмещения
	`HARQACKResOffset`	2 бита	Смещение ресурса HARQ-ACK. Присутствует, когда этот формат переносится EPDCCH. Отсутствует, когда этот формат передается PDCCH
`'Format3'`	`DCIFormat`	-	`'Format3'`
`'Format3'`	`TPCCommands`	Варьируется	Команды TPC для PUCCH и PUSCH
`'Format3A'`	`DCIFormat`	-	`'Format3A'`
`'Format3A'`	`TPCCommands`	Варьируется	Команды TPC для PUCCH и PUSCH
`'Format4'`	`DCIFormat`	-	`'Format4'`
	`CIF`	0 или 3 бита	Поле индикатора несущей
	`Allocation`	Варьируется	Назначение/выделение ресурсного блока
	`TPC`	2 бита	Команда PUSCH TPC
	`CShiftDMRS`	3 бита	Циклический сдвиг для DM-RS
	`TDDIndex`	2 бита	Для config TDD 0 это поле имеет значение Uplink Index. Для config 1-6 TDD это поле представляет собой индекс назначения нисходящего канала. Отсутствует для FDD.
	`CSIReq`	Варьируется	Запрос CSI
	`SRSRequest`	2 бита	Запрос SRS
	`AllocationType`	1 бит	Тип заголовка выделения ресурса 0 или тип 1.
	`ModCoding`	5 бит	Модуляция, схема кодирования и версия избыточности
	`NewData`	1 бит	Новый индикатор данных
	`ModCoding1`	5 бит	Схема модуляции и кодирования для транспортного блока 1
	`NewData1`	1 бит	Новый индикатор данных для транспортного блока 1
	`ModCoding2`	5 бит	Схема модуляции и кодирования для транспортного блока 2
	`NewData2`	1 бит	Новый индикатор данных для транспортного блока 2
	`PrecodingInfo`	3 бита для двух антенн 6 биты для четырех антенн	Информация о предварительном кодировании
`'Format5'`	`DCIFormat`	-	`'Format5'`
	`PSCCHResource`	6 бит	Ресурс для PSCCH
	`TPC`	1 бит	Команда TPC для PSCCH и PSSCH
	`FreqHopping`	1 бит	Флаг скачкообразного изменения частоты
	`Allocation`	Варьируется	Назначение ресурсного блока и скачкообразное выделение ресурса
	`TimeResourcePattern`	7 бит	Шаблон временного ресурса
`'Format5A'`	`DCIFormat`	-	`'Format5A'`
	`CIF`	3 бита	Индикатор несущей
	`FirstSubchannelIdx`	$⌈ \log_{2} (N_{subchannel}^{SL}) ⌉$	Самый низкий индекс выделения подканала начальной передаче
	`RIV`	от 0 до 13 бит, $⌈ \log_{2} (\frac{N_{subchannel}^{SL} \times (N_{subchannel}^{SL} + 1)}{2}) ⌉$	Значение индикации ресурса
	`TimeGap`	4 бита	Временной разрыв между начальной передачей и повторной передачей
	`SLIndex`	2 бита	Индекс строения SL SPS

Типы данных: struct

Выходные аргументы

свернуть все

`prbset` - Индексы физических ресурсных блоков
неотрицательный целочисленный вектор-столбец | неотрицательный целочисленный столбец-матрица

Индексы физического ресурса, возвращенные как неотрицательный целочисленный вектор-столбец или N -by-2 матрица нулевых индексов. Возвращенный prbset будет представлять собой один вектор-столбец или двухколоночную матрицу в зависимости от того, задает ли тип распределения другой набор индексов PRB в первых и вторых пазах подкадра.

Типы данных: uint64

`nrbg` - Количество групп ресурсных блоков в выделении
целое число

Количество групп ресурсных блоков в выделении, возвращаемое в виде целого числа.

Типы данных: int32

`rbgsize` - Размер группы ресурсных блоков
целое число

Количество ресурсных блоков в группе, возвращаемое в виде целого числа.

Типы данных: int32

Подробнее о

свернуть все

Типы выделения ресурсов

Стандарт LTE задает типы выделения ресурсов, используемые для нисходящего, восходящего и бокового каналов. Подробное описание типов выделения ресурсов см. в разделе lteDCI.

Для нисходящего канала стандарт LTE задает три типа выделения ресурсов: тип 0, 1 и 2. В терминах форматов DCI форматы 1, 2, 2A, 2B, 2C и 2D могут использовать или тип выделения ресурсов 0 или тип 1 с выбором, сигнализированным dcistr.AllocationType= 0 и dcistr.AllocationType= 1 соответственно. Форматы DCI 1A, 1B, 1C и 1D используют тип выделения ресурсов 2, который может быть настроен на локализацию или распределение по ресурсным блокам, сигнализируемым dcistr.AllocationType= 0 и dcistr.AllocationType= 1 соответственно .
Для выделений восходящего канала (сигнализируется в сообщении формата DCI 0), тип выделения является либо скачкообразным, либо не скачкообразным, сигнализируется dcistr.FreqHopping= 1 и dcistr.FreqHopping= 0, соответственно .
- Для распределения скачкообразного изменения существует два типа скачкообразного изменения типа 1 и скачкообразного изменения типа 2 (скачкообразного изменения частоты с предопределенным шаблоном). Тип скачкообразного изменения сигнализируется dcistr.Allocation.HoppingBits как описано в TS 36.213 [1], таблица 8.4-2.
- Для незапланированных выделений восходящего канала существует два типа выделения ресурсов: тип 0 и тип 1. Они сигнализируются dcistr.AllocationType= 0 и dcistr.AllocationType= 1 соответственно. В случае формата DCI 0 и типа выделения ресурсов восходящей линии связи 1, конкатенация поля флага скачкообразного изменения частоты (dcistr.FreqHopping) и поле назначения ресурсного блока и скачкообразного распределения ресурса предоставляет поле выделения ресурса (dcistr.Allocation). Назначения типа 0 создают один смежный набор PRB, в то время как тип 1 может создавать два смежных набора PRB. Сообщения формата 4 DCI могут сигнализировать только о распределении ресурсов без скачкообразного изменения типа 0 и типа 1.
Для PSSCH D2D боковой линии связи (передается сообщениями формата DCI 5), распределения совпадают с типом распределения PUSCH восходящей линии связи 0, как без скачкообразного изменения, так и с скачкообразного изменения, но с другим набором дополнительных параметров, требуемых в случае скачкообразного изменения линии связи. Подробные сведения о режиме передачи по боковой линии связи 1 и режиме 2 приведены в TS 36.213 [1], разделах 14.1.1.2 и 14.1.1.4 соответственно.
Распределения Sidelink V2X PSSCH (сигнализируются сообщениями DCI 5A в режиме 3 передачи Sidelink) создают один последовательный набор PRB, используя один или несколько подканалов. См. TS 36.213 [1], разделы 14.1.1.4A и 14.1.1.4B для режима передачи по боковой линии связи 3 и режима 4 соответственно. TM2 и TM4 используют автономное планирование и, следовательно, не используют сообщения DCI от eNodeB, чтобы доставить гранты передачи.

Все распределения определяют один набор PRB для обоих пазов в подрамнике (prbset является вектор-столбец), за исключением типа распределения распределенных ресурсов 2 и выделений скачкообразного изменения восходящей линии связи, где различные наборы PRB используются в паре паза.

Тип выделения может также задавать минимальный модуль распределения ресурсных блоков, которая определяется размером группы ресурсных блоков rbgsize. Это определяет количество ресурсных блоков в группе. Есть nrbg группы ресурсных блоков в выделении.

Указание количества ресурсных блоков

Количество ресурсных блоков задает пропускную способность восходящего и нисходящего каналов. Реализация LTE Toolbox™ принимает симметричную полосу ссылки, если вы специально не присвоите различные значения NULRB и NDLRB. Если количество ресурсных блоков инициализировано только в одном направлении ссылки, то инициализированное количество ресурсных блоков (NULRB или NDLRB) используется как для восходящего, так и для нисходящего каналов. При использовании этого отображения предупреждение не отображается. Ошибка возникает, если NULRB и NDLRB оба не определены.

Ссылки

[1] 3GPP TS 36.213. "Evolved Universal Terrestrial Radio Access (E-UTRA); Процедуры физического слоя ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.

См. также

lteDCI | lteDLSCH | lteEPDCCH | ltePDCCH | lteSCIResourceAllocation

Введенный в R2014a

Документация

lteDCIResourceAllocation

Синтаксис

Описание

Примеры

Получение присвоенных индексов PRB для сообщения DCI

Отображение вида распределения PRB восходящего канала 1

Отображение распределения PRB скачкообразного изменения восходящего канала

Входные параметры

`enbue` - Настройки сообщений DCI
структура

`dcistr` - структура сообщений DCI
структура

Выходные аргументы

`prbset` - Индексы физических ресурсных блоков
неотрицательный целочисленный вектор-столбец | неотрицательный целочисленный столбец-матрица

`nrbg` - Количество групп ресурсных блоков в выделении
целое число

`rbgsize` - Размер группы ресурсных блоков
целое число

Подробнее о

Типы выделения ресурсов

Указание количества ресурсных блоков

Ссылки

См. также

Документация по LTE Toolbox

Поддержка

Документация

lteDCIResourceAllocation

Синтаксис

Описание

Примеры

Получение присвоенных индексов PRB для сообщения DCI

Отображение вида распределения PRB восходящего канала 1

Отображение распределения PRB скачкообразного изменения восходящего канала

Входные параметры

enbue - Настройки сообщений DCI структура

dcistr - структура сообщений DCI структура

Выходные аргументы

prbset - Индексы физических ресурсных блоков неотрицательный целочисленный вектор-столбец | неотрицательный целочисленный столбец-матрица

nrbg - Количество групп ресурсных блоков в выделении целое число

rbgsize - Размер группы ресурсных блоков целое число

Подробнее о

Типы выделения ресурсов

Указание количества ресурсных блоков

Ссылки

См. также

Документация по LTE Toolbox

Поддержка

`enbue` - Настройки сообщений DCI
структура

`dcistr` - структура сообщений DCI
структура

`prbset` - Индексы физических ресурсных блоков
неотрицательный целочисленный вектор-столбец | неотрицательный целочисленный столбец-матрица

`nrbg` - Количество групп ресурсных блоков в выделении
целое число

`rbgsize` - Размер группы ресурсных блоков
целое число
