ltePSCCH

Физический канал управления боковым соединением

Свернуть все на странице

Синтаксис

sym = ltePSCCH(cw)

Описание

пример

sym = ltePSCCH(cw) возвращает вектор-столбец, содержащую комплексные символы физического канала управления боковой линии связи (PSCCH) для входа бит кодового слова. Обработка канала, выполняемая функцией, включает в себя специфическое для PSCCH скремблирование, модуляцию QPSK и предварительное кодирование преобразования SC-FDMA, как определено в TS 36.211 [1], раздел 9.4.

Для получения дополнительной информации см. Раздел «Обработка канала управления физическим боковым соединением»

Примеры

свернуть все

Открыть Live Script

Создайте кодовое слово с помощью закодированной полезной нагрузки SCI-сообщения и обработайте биты на PSCCH.

Создайте структуру настроек UE и используйте ее для генерации бит сообщений SCI. Создайте кодированное кодовое слово SCI сообщения.

ue = struct('NSLRB',50,'CyclicPrefixSL','Normal');
[~,scibits] = lteSCI(ue);

cw = lteSCIEncode(ue,scibits);

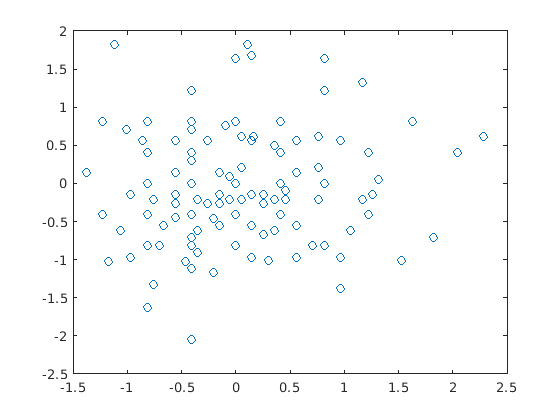

Сгенерируйте символы PSCCH. Просмотрите длину графического вектора-столбца. Постройте созвездие, чтобы показать эффект предварительного кодирования SC-FDMA на символах модуляции.

symbols = ltePSCCH(cw);
numSymbols = size(symbols)
numSymbols = 1×2

   144     1


plot(symbols,'o')

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Кодовое слово PSCCH, заданное как M целочисленный вектор bit на 1. M бит является количеством битов, переданных по физическому каналу управления боковой линии связи в одном подкадре, и должен быть кратным 12. Для получения дополнительной информации см. Раздел «Обработка канала управления физическим боковым соединением»

Типы данных: double | int8

Выходные аргументы

свернуть все

Модулированные символы PSCCH, возвращенные как N вектор-столбец RE-на-1. N RE является количеством ресурсных элементов PSCCH в подкадре. Для получения дополнительной информации см. Раздел «Обработка канала управления физическим боковым соединением»

Подробнее о

свернуть все

Обработка физического канала управления Sidelink

Обработка физического канала управления боковой линии связи (PSCCH) включает в себя специфическое для PSCCH скремблирование, QPSK модуляцию и предварительное кодирование преобразования SC-FDMA. Обработка PSCCH выполняется в соответствии с этапами обработки, используемыми для PUSCH, с изменениями, определенными в TS 36.211, раздел 9.4.

Для PSCCH длина ключевого слова входа - M биты = N ре × <reservedrangesplaceholder7> bps  , где N РЕ - число элементов ресурса PSCCH в нижней раме, и <reservedrangesplaceholder5> bps количество бит за символ. Поскольку PSCCH модулирован QPSK, существует 2 бита на символ. Номинальная длина кодового слова для PSCCH составляет 288 биты для D2D циклического префикса, 240 биты для D2D циклического префикса и 480 для V2X. Номинально N RE равен 144 для D2D нормального циклического префикса или 120 для D2D расширенного циклического префикса. Для V2X это 240 задано      только для нормального циклического префикса. А именно, N РЕ = <reservedrangesplaceholder2> PRB × <reservedrangesplaceholder1> REperPRB × <reservedrangesplaceholder0> SYM и включает символы, связанные с непрямым символом охраны SC-FDMA.

  • N PRB - это количество физических ресурсных блоков (PRB), используемых для передачи. PSCCH передается на одном PRB.

  • N REperPRB - это количество ресурсных элементов в PRB. Каждый PRB имеет 12 ресурсных элементов.

  • N SYM является количеством символов SC-FDMA в подкадре PSCCH, включая символы, сопоставленные с защитным символом SC-FDMA боковой линии связи. Количество символов SC-FDMA является подкадром PSCCH 12 для D2D циклического префикса или 10 для D2D циклического префикса и V2X.

Для D2D бокового канала связи, когда сообщение SCI посылается как совместное предоставление бокового канала, оно передается дважды в двух отдельных образцах PSCCH в соответствующем пуле ресурсов PSCCH. Для V2X для каждого предоставления планирования передается только один образец PSCCH.

Индексация канала управления физическим боковым соединением

Используйте ltePSCCHIndices функции индексации и соответствующей ltePSCCH функция sequence для заполнения ресурсной сетки подкадра PSCCH. PSCCH передается в доступных символах SC-FDMA в подкадре PSCCH с использованием одного слоя, представляющего порт 1000 антенны. Он исключает каждый символ на паз, назначенный PSCCH DM-RS. Для получения дополнительной информации о PSCCH DM-RS, смотрите ltePSCCHDRSIndices функция.

Индексы упорядочиваются, когда должны быть отображены символы модуляции QPSK PSCCH, применяя первое преобразование частоты. Ресурсные элементы в последнем символе SC-FDMA в подкадре подсчитываются в процессе отображения, но не должны передаваться. Специфическая для бокового канала модуляция SC-FDMA создает этот защитный символ.

Дополнительные сведения о отображении символов с сеткой ресурсного элемента см. в разделе Индексация ресурсной сетки.

Ссылки

[1] 3GPP TS 36.211. "Evolved Universal Terrestrial Radio Access (E-UTRA); Физические каналы и модуляция ". 3-ья Генерация Партнерский проект; Группа технических спецификаций Радиосеть доступ. URL-адрес: https://www.3gpp.org.
