Наложение ступенчатого графика и линейного графика

Этот пример показов, как наложить линейный график на ступенчатый график.

Определите данные для построения графика.

alpha = 0.01;
beta = 0.5;
t = 0:10;
f = exp(-alpha*t).*sin(beta*t);

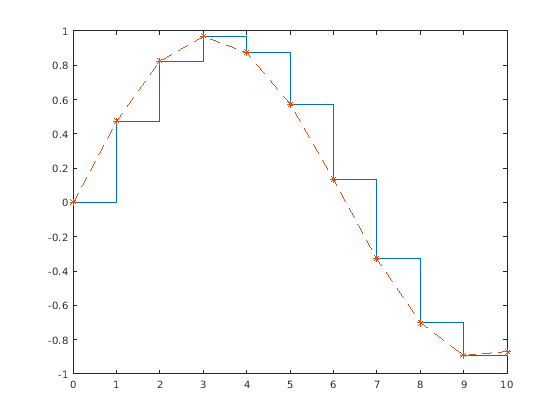

Отобразите f как ступенчатый график. Используйте hold функция для сохранения ступенчатого графика. Добавьте линейного графика f использование штриховой линии со маркерами-звездочками.

stairs(t,f)
hold on
plot(t,f,'--*')
hold off

Figure contains an axes. The axes contains 2 objects of type stair, line.

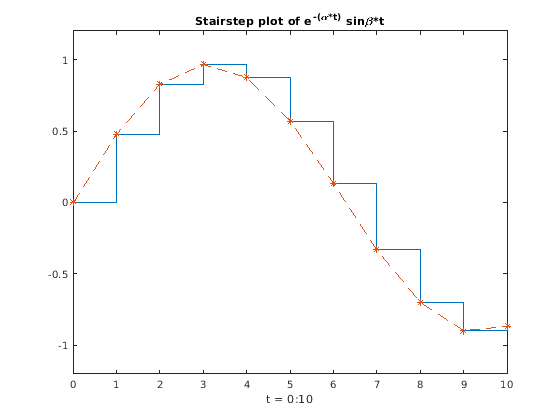

Используйте axis функция для установки пределов по осям. Пометьте ось X и добавьте заголовок к графику.

axis([0,10,-1.2,1.2])
xlabel('t = 0:10')
title('Stairstep plot of e^{-(\alpha*t)} sin\beta*t')

Figure contains an axes. The axes with title Stairstep plot of e^{-(\alpha*t)} sin\beta*t contains 2 objects of type stair, line.
