График шкалы логарифмического анализа
loglog( строит графики x - и y - координат с помощью логарифмической шкалы основы 10 на оси x и оси y -.X,Y)
Чтобы построить график набора координат, соединенных сегментами линии, задайте X и Y как векторы той же длины.
Чтобы построить несколько наборов координат на одном и том же наборе осей, задайте хотя бы один из X или Y как матрица.
loglog( графики Y)Y против неявного набора x -кординатов.
Если Y является вектором, x -координаты варьируются от 1 до length(Y).
Если Y является матрицей, график содержит по одной линии для каждого столбца в Y. Значение x -cordinates варьируется от 1 до количества строк в Y.
Если Y содержит комплексные числа, loglog строит графики воображаемой части Y от действительной части Y. Однако, если вы задаете оба X и Y, MATLAB® игнорирует мнимую деталь.
loglog(___, задает Name,Value)Line свойства с использованием одного или нескольких Name,Value аргументы в виде пар. Свойства применяются ко всем нанесенным на построенные линии. Задайте Name,Value пар после всех аргументов в любом из предыдущих синтаксисов. Список свойств см. в разделе «Свойства линии».
loglog( отображение графика в целевой оси. Задайте оси как первый аргумент в любом из предыдущих синтаксисов.ax,___)
lineobj = loglog(___) возвращает Line объект или массив Line объекты. Использование lineobj для изменения свойств графика после его создания. Список свойств см. в разделе «Свойства линии».

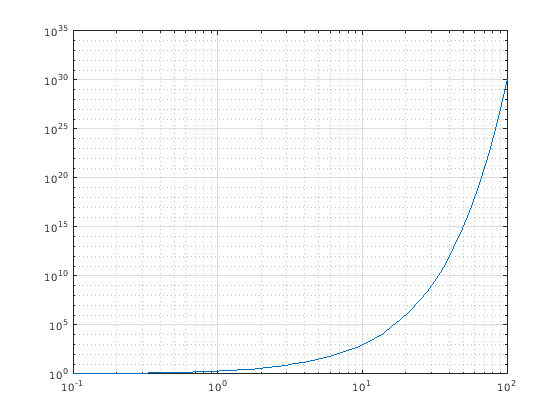

Определите x как вектор с 50 логарифмически разнесенными числами на интервале []. Определите y как . Затем постройте график x и y, и вызвать grid функция для отображения линий сетки.
x = logspace(-1,2);
y = 2.^x;
loglog(x,y)
grid on

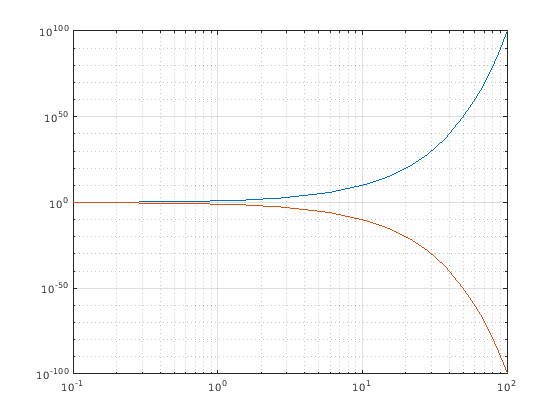

Создайте вектор x-координат и двух векторов y-координат. Постройте график двух линий путем передачи разделенных запятыми пар x-y в loglog.
x = logspace(-1,2);
y1 = 10.^x;
y2 = 1./10.^x;
loglog(x,y1,x,y2)
grid on
Кроме того, можно создать тот же график с одной парой x-y, задав y как матрицу: loglog(x,[y1;y2]).

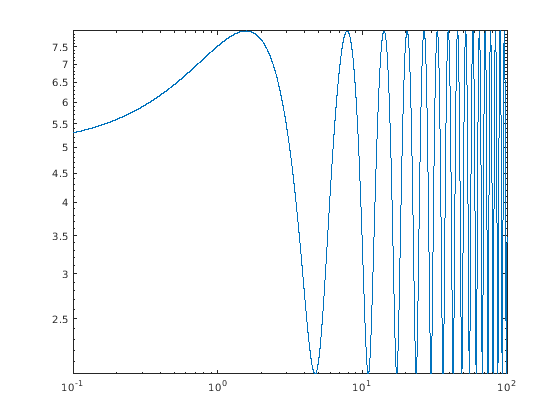

Создайте множество x и y-координаты и отобразите их на графике логарифмического журнала.
x = logspace(-1,2,10000); y = 5 + 3*sin(x); loglog(x,y)

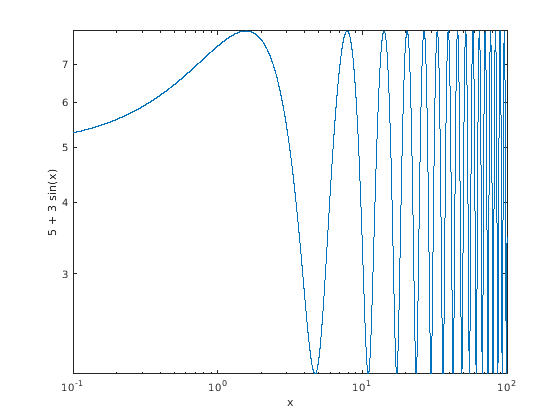

Вызовите yticks функция для позиционирования значений деления по оси Y с целым числом шагов вдоль оси Y. Затем создайте метки оси X и Y путем вызова xlabel и ylabel функций.
yticks([3 4 5 6 7]) xlabel('x') ylabel('5 + 3 sin(x)')

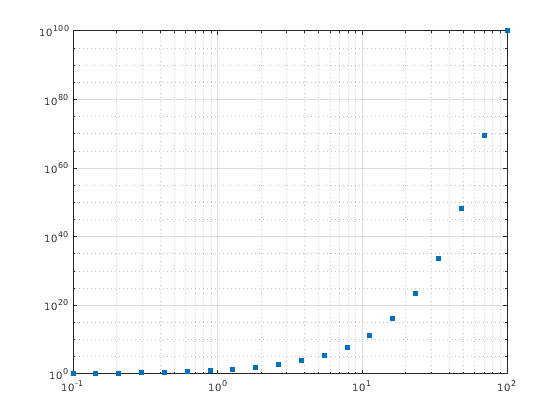

Создайте множество x и y-координаты и отобразите их на графике логарифмического журнала. Задайте стиль линии следующим 's' отображать квадратные маркеры без соединительных линий. Задайте цвет заливки маркера как триплет RGB [0 0.447 0.741], что соответствует тёмному оттенку синего.
x = logspace(-1,2,20); y = 10.^x; loglog(x,y,'s','MarkerFaceColor',[0 0.447 0.741]) grid on

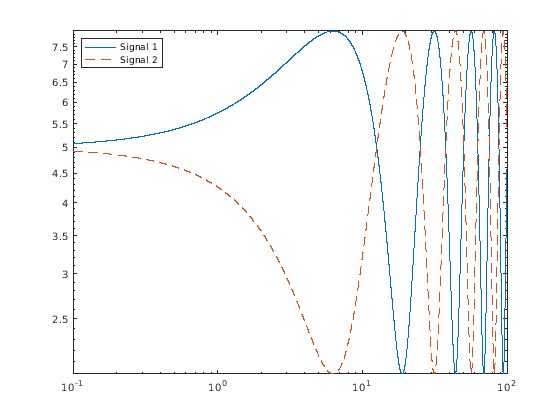

Создайте два множеств x и y-координаты и отобразите их на графике логарифмического журнала. Отобразите легенду в верхнем левом углу графика по вызову legend функция и определение местоположения следующим 'northwest'.
x = logspace(-1,2,10000); y1 = 5 + 3*sin(x/4); y2 = 5 - 3*sin(x/4); loglog(x,y1,x,y2,'--') legend('Signal 1','Signal 2','Location','northwest')

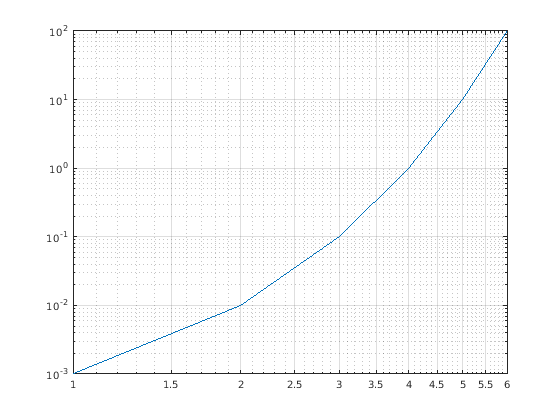

Когда вы задаете только один вектор координат, loglog строит графики этих координат относительно значений 1:length(y). Для примера задайте y как вектор из 6 значений между 0.001 и 100. Создайте логарифмический график y.
y = [0.001 0.01 0.1 1 10 100];
loglog(y)
grid on

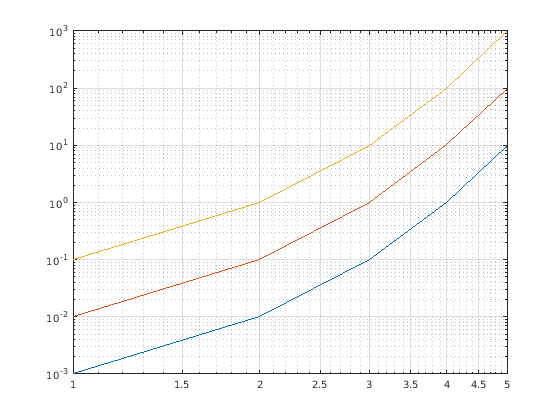

Если вы задаете y как матрица столбцы y строятся на графике относительно значений 1:size(y,1). Для примера задайте y как матрица 5 на 3 и передать ее в loglog функция. Получившийся график содержит 3 линии, каждая из которых имеет x-координаты, которые варьируются от 1 на 5.
y = [0.0010 0.0100 0.1000
0.0100 0.1000 1.0000
0.1000 1.0000 10.0000
1.0000 10.5000 100.0000
10.0000 100.0000 1000.0000];
loglog(y)
grid on

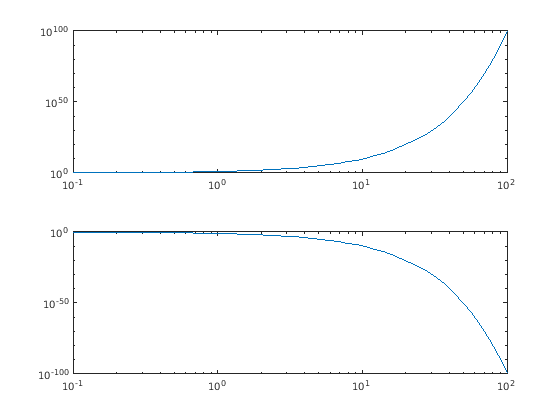

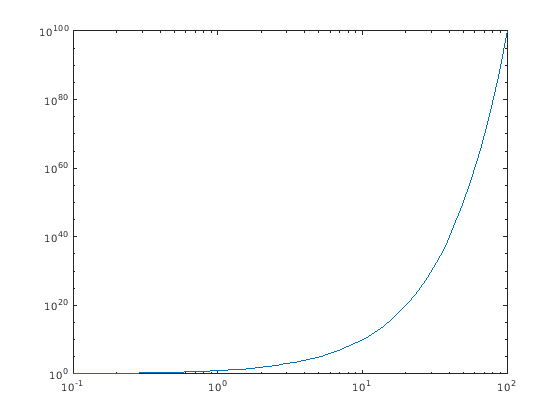

Создайте мозаику графика размещения в 'flow' расположение плитки, так что оси заполняют доступное пространство в размещении. Далее вызовите nexttile функция, чтобы создать объект осей и вернуть его как ax1. Затем отобразите логарифмический график путем передачи ax1 на loglog функция.
tiledlayout('flow')
ax1 = nexttile;
x = logspace(-1,2);
y1 = 10.^x;
loglog(ax1,x,y1)
Повторите процесс, чтобы создать второй объект осей и второй график логарифмического журнала.
ax2 = nexttile; y2 = 1./10.^x; loglog(ax2,x,y2)

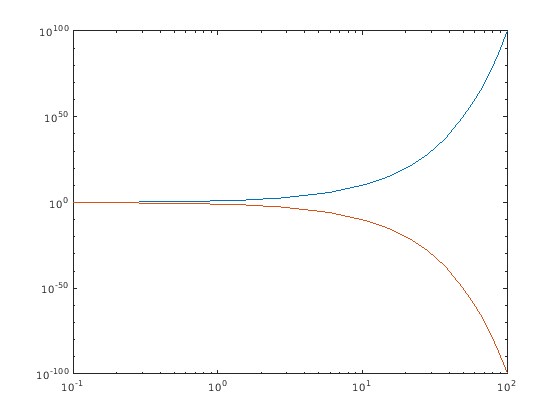

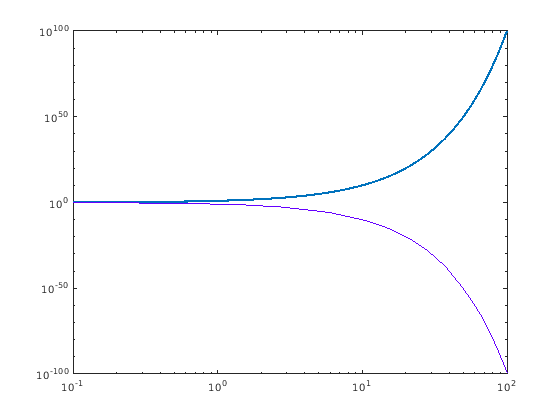

Создать логарифмический график, содержащий две строки, и вернуть объекты линий в переменной lg.
x = logspace(-1,2); y1 = 10.^x; y2 = 1./10.^x; lg = loglog(x,y1,x,y2);
Измените ширину первой линия на 2, и смените цвет второй линии на фиолетовый.
lg(1).LineWidth = 2; lg(2).Color = [0.4 0 1];
X - x -координатыx -кординаты, заданные как скаляр, вектор или матрица. Размер и форма X зависит от формы данных и типа графика, который вы хотите создать. В этой таблице описываются наиболее распространенные ситуации.
| Тип графика | Как задать координаты |
|---|---|
| Одна точка | Задайте loglog(1,2,'o') |
| Один набор точек | Задайте loglog([1 2 3],[4; 5; 6]) |
| Несколько наборов точек (с использованием векторов) | Задайте последовательные пары loglog([1 2 3],[4 5 6],[1 2 3],[7 8 9]) |
| Несколько наборов точек (использование матриц) | Если все наборы имеют одинаковые x - или y - координаты, задайте общие координаты как вектор, а другие координаты как матрицу. Длина вектора должна совпадать с одним из размерностей матрицы. Для примера: loglog([1 2 3],[4 5 6; 7 8 9]) loglog Графики по одной линии для каждого столбца в матрице. Кроме того, задайте loglog([1 2 3; 4 5 6],[7 8 9; 10 11 12]) |
loglog может исключить координаты в некоторых случаях:
Если координаты включают положительные и отрицательные значения, отображаются только положительные значения.
Если все координаты отрицательные, все значения отображаются в масштабе журнала с соответствующим знаком.
Нулевые значения не отображаются.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y - y -координатыy -кординаты, заданные как скаляр, вектор или матрица. Размер и форма Y зависит от формы данных и типа графика, который вы хотите создать. В этой таблице описываются наиболее распространенные ситуации.
| Тип графика | Как задать координаты |
|---|---|
| Одна точка | Задайте loglog(1,2,'o') |
| Один набор точек | Задайте loglog([1 2 3],[4; 5; 6]) |
| Несколько наборов точек (с использованием векторов) | Задайте последовательные пары loglog([1 2 3],[4 5 6],[1 2 3],[7 8 9]) |
| Несколько наборов точек (использование матриц) | Если все наборы имеют одинаковые x - или y - координаты, задайте общие координаты как вектор, а другие координаты как матрицу. Длина вектора должна совпадать с одним из размерностей матрицы. Для примера: loglog([1 2 3],[4 5 6; 7 8 9]) loglog Графики по одной линии для каждого столбца в матрице.Кроме того, задайте loglog([1 2 3; 4 5 6],[7 8 9; 10 11 12]) |
loglog может исключить координаты в некоторых случаях:
Если координаты включают положительные и отрицательные значения, отображаются только положительные значения.
Если все координаты отрицательные, все значения отображаются в масштабе журнала с соответствующим знаком.
Нулевые значения не отображаются.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec - Стиль линии, цвет и маркерСтиль линии, цвет и маркер задается как вектор символов или строка , содержащая символы. Символы могут появиться в любом порядке. Вам не нужно задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы опускаете стиль линии и задаете маркер, то на графике отображается только маркер и нет линии.
Пример: '--or' - красная штриховая линия с маркерами кругов
| Стиль линии | Описание |
|---|---|
- | Сплошная линия |
-- | Штриховая линия |
: | Пунктирная линия |
-. | Штрих-точка линия |
| Маркер | Описание |
|---|---|
'o' | Круг |
'+' | Плюс знак |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
's' | Квадрат |
'd' | Алмаз |
'^' | Направленный вверх треугольник |
'v' | Нисходящий треугольник |
'>' | Треугольник , указывающий вправо |
'<' | Треугольник , указывающий влево |
'p' | Пентаграмма |
'h' | Hexagram |
| Цвет | Описание |
|---|---|
| желтый |
| пурпурный |
| голубой |
| красный |
| зеленый |
| синий |
| белый |
| черный |
ax - Целевые осиAxes объектЦелевые оси, заданные как Axes объект. Если вы не задаете оси и если текущие системы координат Декартовы, то loglog использует текущую систему координат.
Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.
loglog([1 2],[3 4],'Color','red') задает красную линию для графика.Примечание
Перечисленные здесь свойства являются только подмножеством. Полный список см. в разделе Свойств линии».
'Color' - Цвет[0 0.4470 0.7410] (по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...Цвет, заданный как триплет RGB, шестнадцатеричный код цвета, название цвета или краткое имя. Заданный цвет задает цвет линии. Он также устанавливает цвет ребра маркера, когда MarkerEdgeColor для свойства задано значение 'auto'.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7].
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Цвет контура маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя. Значение по умолчанию 'auto' использует тот же цвет, что и Color свойство.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7].
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Цвет заливки маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое имя. The 'auto' опция использует тот же цвет, что и Color свойство родительской оси. Если вы задаете 'auto' и блок вывода осей невидим, цвет заливки маркера является цветом рисунка.
Для пользовательского цвета укажите триплет RGB или шестнадцатеричный код цвета.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; для примера, [0.4 0.6 0.7].
Шестнадцатеричный код цвета - это вектор символов или строковый скаляр, который начинается с хэш-символа (#), за которым следуют три или шесть шестнадцатеричных цифр, которые могут варьироваться от 0 на F. Значения не зависят от регистра. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' являются эквивалентными.
Кроме того, вы можете задать имена некоторых простых цветов. В этой таблице перечислены именованные опции цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое имя | Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию, которые MATLAB использует во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешность |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Использование NaN или Inf чтобы создать пропуски в линиях. Для примера этот код строит график линии с пропуском между y=2 и y=4.
loglog([1 2 3 4 5],[1 2 NaN 4 5])
loglog функция использует цвета и стили линии на основе ColorOrder и LineStyleOrder свойства осей. loglog переходит через цвета с первым стилем линии. Затем он снова переходит через цвета с каждым дополнительным стилем линии.
Вы можете изменить цвета и стили линии после графического изображения, установив ColorOrder или LineStyleOrder свойства на осях. Можно также вызвать функцию colororder функция для изменения порядка цвета для всех осей на рисунке.
loglog функция строит графики координат по шкале журнала путем установки XScale и YScale свойства осей для 'log'. Однако, если оси hold состояние 'on' перед вызовом loglogэти свойства не изменяются, и график может отображаться в линейной или полусферической шкале.
