rticks

Установите или запросите r значения метки деления на оси

Описание

пример

rticks(ticks) устанавливает значения деления на оси R, которые являются расположениями вдоль оси R, где появляются отметки деления и линии сетки. Задайте ticks как вектор увеличения значений; для примера, [0 2 4 6]. Эта команда влияет на текущие системы координат.

rt = rticks возвращает текущие значения деления на оси R в виде вектора.

пример

rticks('auto') устанавливает автоматический режим, позволяя осям определять значения деления на оси r. Используйте эту опцию, если вы измените значения деления и хотите вернуть им значения по умолчанию.

rticks('manual') устанавливает ручной режим, замораживая значения деления по оси R при текущих значениях. Используйте эту опцию, если необходимо сохранить текущие значения деления при изменении размера осей или добавлении новых данных к осям.

m = rticks('mode') возвращает текущий режим метки метки r-оси, который либо 'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете значения деления или не меняете режим на ручной.

пример

___ = rticks(pax,___) использует объект осей pax вместо текущей системы координат. Задайте pax как первый входной параметр для любого из предыдущих синтаксисов.

Примеры

свернуть все

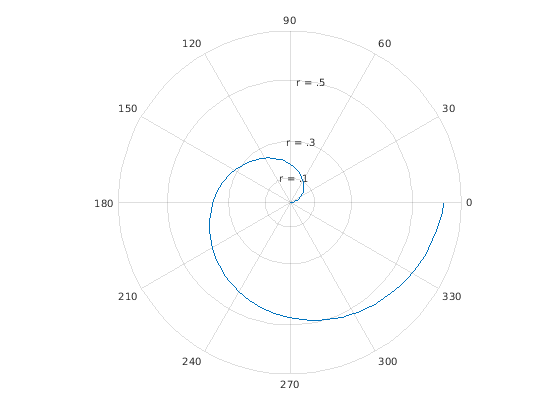

Создайте полярный график. Отобразите отметки деления и линии сетки вдоль оси r на значениях 0,1, 0,3 и 0,5. Затем задайте метку для каждой отметки деления.

theta = linspace(0,2*pi);
rho = theta/10;
polarplot(theta,rho)
rticks([0.1 0.25 0.5])
rticklabels({'r = .1','r = .3','r = .5'})

Figure contains an axes. The axes contains an object of type line.

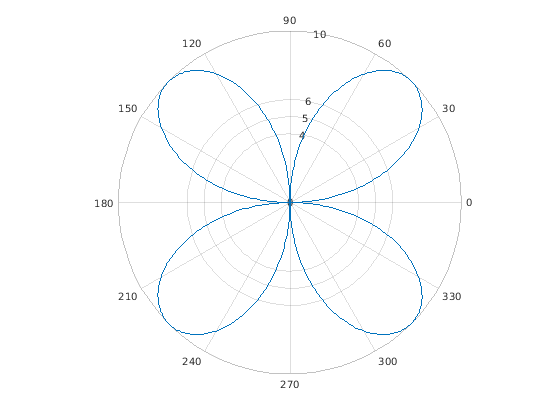

Отобразите отметки деления и линии сетки вдоль оси R с неоднородными значениями от 0 до 10. MATLAB ® помечает метки деления числовыми значениями.

theta = 0:0.01:2*pi;
rho = 10*sin(2*theta);
polarplot(theta,rho)
rticks([0 4 5 6 10])

Figure contains an axes. The axes contains an object of type line.

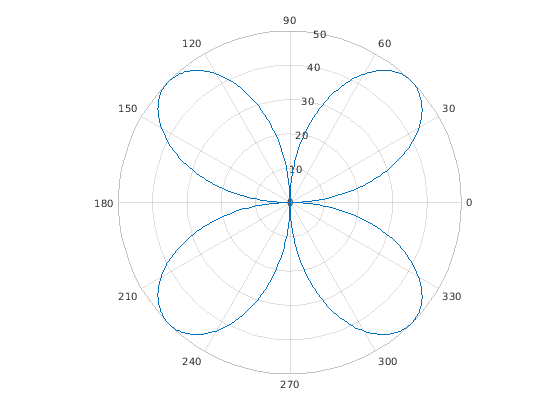

Отобразите отметки деления и линии сетки вдоль оси R на шаги из 10, начиная с 0 и заканчивая на 50.

theta = 0:0.01:2*pi;
rho = 50*sin(2*theta);
polarplot(theta,rho)
rticks(0:10:50)

Figure contains an axes. The axes contains an object of type line.

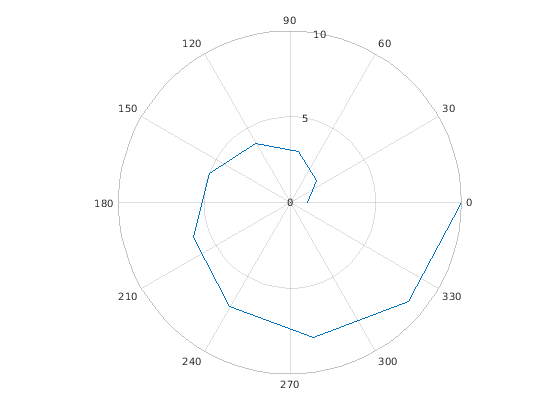

Создать полярный график и задать значения деления по оси R. Затем верните значения деления по оси R к значениям по умолчанию.

polarplot(1:10)
rticks([0 5 10])

Figure contains an axes. The axes contains an object of type line.

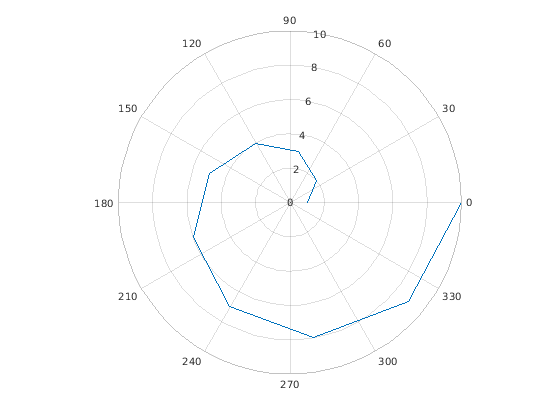

rticks('auto')

Figure contains an axes. The axes contains an object of type line.

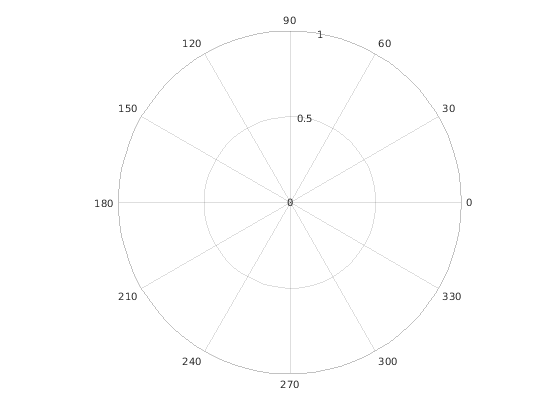

Создайте полярные оси и верните объект полярные оси pax. Убедитесь, что rticks влияет на только что созданные полярные оси путем прохождения pax как первый входной параметр функции.

pax = polaraxes;
rticks(pax,[0 .5 1])

Figure contains an axes. The axes is empty.

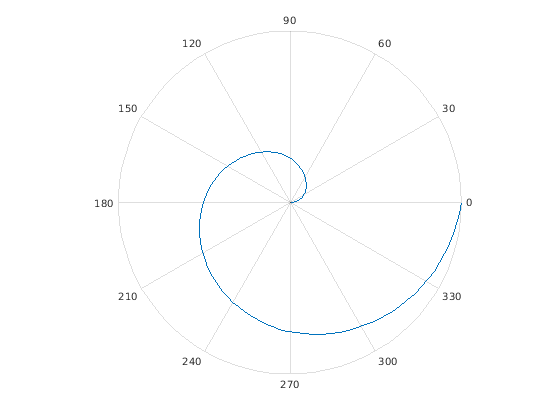

Удалите отметки деления и линии сетки вдоль оси R путем определения значений деления как пустого массива.

polarplot(1:100)
rticks([])

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Отметьте значения, заданные как вектор увеличения значений. Если вы не хотите делить метки вдоль оси r, задайте пустой вектор [].

Пример: rticks([0 1 2 3 4])

Пример: rticks(0:10:100)

Пример: rticks([])

Примечание

Чтобы задать метки такта, используйте rticklabels функция.

Полярные оси или массив полярных осей. Если вы не задаете этот аргумент, то rticks изменяет текущие системы координат (при условии, что текущие системы координат являются объектом полярных осей).

Выходные аргументы

свернуть все

Текущие значения деления, возвращенные как вектор.

Текущий режим, возвращенный как одно из следующих значений:

  • 'auto' - Ось автоматически определяет значения деления r-оси.

  • 'manual' - Ось использует вручную заданные значения метки r-оси.

Подробнее о

свернуть все

Отметьте значения

Значения деления - это местоположения вдоль оси r, где появляются отметки деления. Метки такта являются метками, которые вы видите рядом с каждой отметкой деления. Установите значения деления с помощью rticks функция. Установите соответствующие метки такта с помощью rticklabels функция.

Алгоритмы

The rticks функция устанавливает и запрашивает несколько свойств осей, связанных со значениями деления на оси r.

  • RTick - Свойство, которое хранит значения деления по оси R.

  • RTickMode - Свойство, которое сохраняет режим деления по оси R. Когда вы устанавливаете значения деления оси R, это свойство изменяется на 'manual'.

См. также

Функции

Свойства

Введенный в R2016b
