turbo
Массив Turbo colormap
Синтаксис
Описание
c = turbo возвращает turbo colormap как массив с тремя столбцами с одинаковым числом строк, как и палитра для текущей фигуры. Если рисунок не существует, количество строк равно длине по умолчанию 256. Каждая строка массива содержит красную, зеленую и синюю интенсивности для определенного цвета. Интенсивность находится в области значений [0,1], и цветовая схема аналогична цветовой схеме jet палитра, но переходы между цветами более восприимчивы, чем в jet. Цветовая схема похожа на это изображение.
Примеры
Сторнирование Палитры
Постройте график поверхности и присвойте турбо- палитру.
surf(peaks);
colormap('turbo');

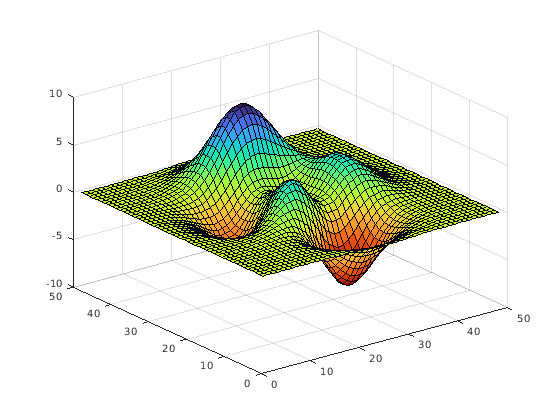

Получите массив turbo colormap и измените порядок на противоположный. Затем примените измененную палитру к поверхности.
c = turbo; c = flipud(c); colormap(c);
Downsample Палитры

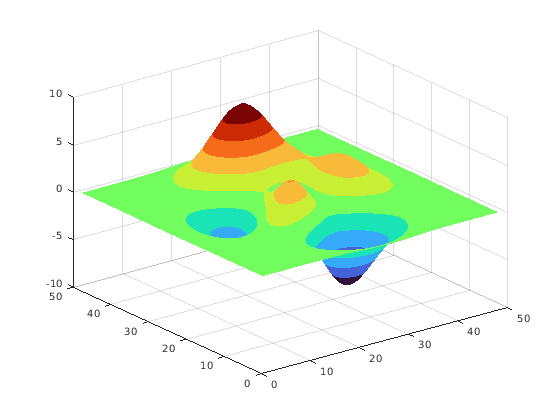

Получите уменьшенную версию турбо- палитру, содержащую всего десять цветов. Затем отобразите контуры peaks функция путем применения палитры и интерполированной затенения.
c = turbo(10);
surf(peaks);
colormap(c);
shading interp;
Сравнение Jet и Turbo Палитры

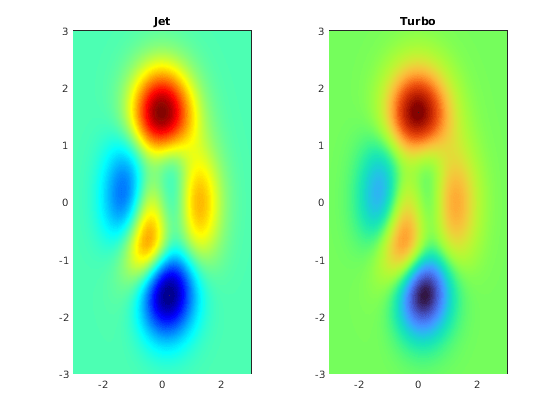

Создайте размещение мозаики, содержащий два псевдоколорных графика peaks набор данных. Левый график использует струйную палитру, а правый - турбо палитру. Заметьте, что переходы между цветами на турбо-графике менее серьезны, чем на струйном графике.
t = tiledlayout(1,2); [X,Y,Z] = peaks; % Left image ax1 = nexttile; s1 = pcolor(ax1,X,Y,Z); s1.EdgeColor = 'none'; s1.FaceColor = 'interp'; ax1.Colormap = jet; title(ax1,'Jet'); % Right image ax2 = nexttile; s2 = pcolor(ax2,X,Y,Z); s2.EdgeColor = 'none'; s2.FaceColor = 'interp'; ax2.Colormap = turbo; title(ax2,'Turbo');
