volumebounds

Координаты и пределы цвета для объемных данных

Синтаксис

lims = volumebounds(X,Y,Z,V)
lims = volumebounds(X,Y,Z,U,V,W)
lims = volumebounds(V)
lims = volumebounds(U,V,W)

Описание

lims = volumebounds(X,Y,Z,V) возвращает x, y, z и пределы цвета текущих систем координат для скалярных объемных данных. lims возвращается как вектор:

[xmin xmax ymin ymax zmin zmax cmin cmax]

Можно передать этот вектор в axis команда.

lims = volumebounds(X,Y,Z,U,V,W) возвращает пределы x, y и z текущей системы координат для вектора объемных данных. lims возвращается как вектор:

[xmin xmax ymin ymax zmin zmax]

lims = volumebounds(V) и lims = volumebounds(U,V,W) принимает X, Y, и Z определяются выражением

[X Y Z] = meshgrid(1:n,1:m,1:p)

где [m n p] = size(V).

Примеры

свернуть все

Использование volumebounds чтобы задать оси и пределы цвета для изоповерхности, возвращаемой flow функция.

[x,y,z,v] = flow;
p = patch(isosurface(x,y,z,v,-3));
isonormals(x,y,z,v,p);
daspect([1 1 1]);
isocolors(x,y,z,fliplr(v),p);
shading interp
axis(volumebounds(x,y,z,v));

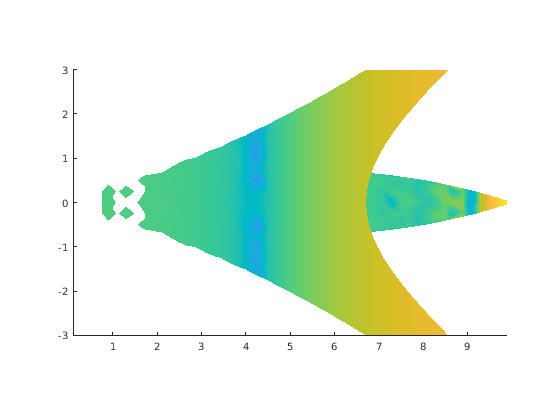

Figure contains an axes. The axes contains an object of type patch.

Расширенные возможности

См. также

|

Представлено до R2006a
