streamslice

Построение потоков в плоскостях разбиения

Синтаксис

streamslice(X,Y,Z,U,V,W,startx,starty,startz)
streamslice(U,V,W,startx,starty,startz)
streamslice(X,Y,U,V)
streamslice(U,V)
streamslice(...,density)
streamslice(...,'arrowsmode')
streamslice(...,'method')
streamslice(axes_handle,...)
h = streamslice(...)
[vertices arrowvertices] = streamslice(...)

Описание

streamslice(X,Y,Z,U,V,W,startx,starty,startz) рисует хорошо разнесенные потоки (со стрелами к направлению) из векторных данных U, V, W в выровненных по оси x -, y -, z - плоскостях в точках векторов startx, starty, startz.

Массивы X, Y, и Z, которые определяют координаты для U, V, и W, должны быть монотонными, но не должны быть равномерно разнесены. X, Y, и Z должны иметь одинаковое количество элементов, как если бы произведено meshgrid. U, V, W должны быть массивами томов m-на-n-на-p.

Не принимайте, что поток параллелен плоскости разбиения. Для примера в потоке срез с постоянной z, а z компонент векторного поля W игнорируется при вычислении потоков для этой плоскости.

Срезы полезны для определения, с чего запускать потоки, струйные трубы и потоковые ленты.

streamslice(U,V,W,startx,starty,startz) принимает X, Y, и Z определяются выражением

[X,Y,Z] = meshgrid(1:n,1:m,1:p)

где [m,n,p] = size(U).

streamslice(X,Y,U,V) рисует хорошо разнесенные потоки (с стрелами направления) из вектора объемных данных U, V.

Массивы X и Y, которые определяют координаты для U и V, должны быть монотонными, но не должны быть равномерно разнесены. X и Y должны иметь одинаковое количество элементов, как если бы произведено meshgrid.

streamslice(U,V) принимает X, Y, и Z определяются выражением

[X,Y,Z] = meshgrid(1:n,1:m,1:p)

где [m,n,p] = size(U).

streamslice(...,density) изменение автоматического интервала между потоками. density должно быть больше 0. Значение по умолчанию 1; более высокие значения создают больше потоки на каждой плоскости. Для примера, 2 производит примерно в два раза больше потоки, в то время как 0.5 производит примерно вдвое меньше.

streamslice(...,'arrowsmode') определяет, присутствуют ли стрелы к направлению или нет arrowmode. может быть

  • arrows - Нарисуйте стрелы на потоках (по умолчанию).

  • noarrows - Не рисуйте стрел направления.

streamslice(...,'method') задает метод интерполяции, который будет использоваться. method может быть

  • linear - Линейная интерполяция (по умолчанию)

  • cubic - Кубическая интерполяция

  • nearest - Интерполяция по ближайшему соседу

Посмотрите interp3 для получения дополнительной информации о методах интерполяции.

streamslice(axes_handle,...) Графики в осях объект с помощью указателя axes_handle вместо в текущую систему координат (gca).

h = streamslice(...) возвращает вектор указателей к созданной линии объектов.

[vertices arrowvertices] = streamslice(...) возвращает два массива ячеек вершин для рисования потоков и стрел. Можно передать эти значения в любую из функций потока (streamline, streamribbon, streamtube).

Примеры

свернуть все

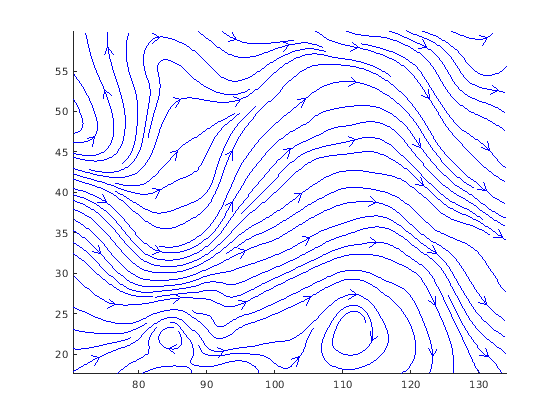

Загрузите wind набор данных, который загружает трехмерные массивы u, v, w, x, y, и z. Нарисуйте потоки вдоль плоскости разбиения, где z = 5.

load wind
streamslice(x,y,z,u,v,w,[],[],5)
axis tight

Figure contains an axes. The axes contains 94 objects of type line.

Расширенные возможности

Представлено до R2006a
