Для доступа к средству просмотра поверхностей выберите Tools > Surface Viewer или щелкните
на панели инструментов.

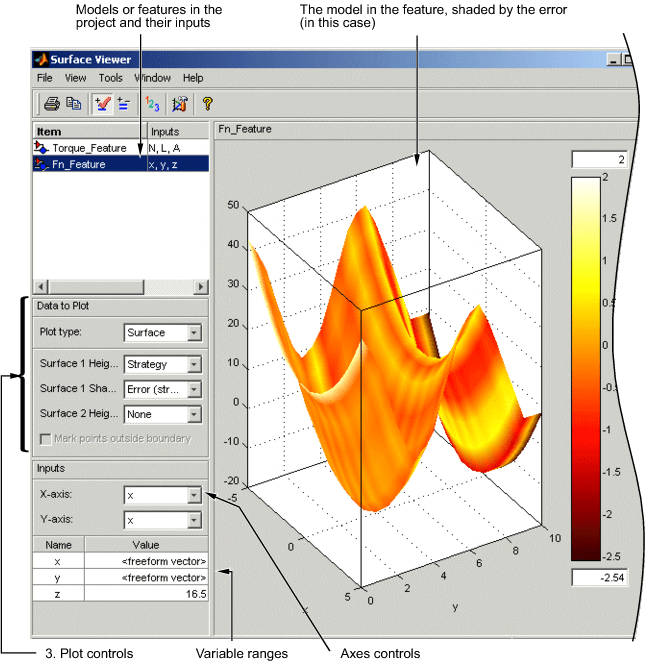

Это основные шаги для просмотра модели или функции с помощью диалогового окна Surface Средства просмотра:
Модель или функция, выбранный при открытии Средство Просмотра, отображается на графике. Если у вас есть несколько моделей или функций, выберите из верхнего списка элементов то, что нужно отобразить.
Можно несколько выбрать до четырех элементов сразу с помощью Ctrl + нажатие кнопки (вид графика справа разделяет максимум на четыре графика). Все настройки под списком Items применяются ко всем графикам. Если одно из функций, выбранных в списке Элементы (Items), не содержит соответствующих переменных входов, выбранных для построения графика, график для этого элемента отсутствует.
Выберите области значений для переменных.
Выберите тип графика для отображения. Можно просматривать поверхности, контурные графики, одинарные и мультилинии, фильмы, таблицы и отдельные значения.
Для примера, когда вы просматриваете функцию, можно просмотреть или стратегию, модель, связанную с этой функцией, ошибку между моделью и стратегией или ошибку предсказания, если модель была импортирована из Model Browser. Можно также использовать один из этих факторов, чтобы затенить поверхность, образованную одним из других факторов, и можно выбрать любые два фактора, которые будут отображаться одновременно как две поверхности.
Ты можешь снять фильм. Это позволяет вам просмотреть модель или функцию, когда он проходит через несколько значений переменной. Для примера, если вы хотите просмотреть элемент, калиброванный для максимального момента привода (MBT), поскольку он изменяется по сравнению с рециркуляцией выхлопных газов (EGR), можно сделать фильм с функцией.
Можно также распечатать или экспортировать отображение.
