multicuboid

Создайте геометрию, образованную несколькими кубическими камерами

Свернуть все на странице

Синтаксис

gm = multicuboid(W,D,H)
gm = multicuboid(W,D,H,Name,Value)

Описание

пример

gm = multicuboid(W,D,H) создает геометрию путем объединения нескольких кубических камер.

При создании каждого кубоида, multicuboid использует следующую систему координат.

пример

gm = multicuboid(W,D,H,Name,Value) создает мультикубоидную геометрию с помощью одной или нескольких Name,Value аргументы в виде пар.

Примеры

свернуть все

Открыть Live Script

Создайте геометрию, которая состоит из трех вложенных кубоидов одинаковой высоты, и включите эту геометрию в модель PDE.

Создайте геометрию при помощи multicuboid функция. Получившаяся геометрия состоит из трёх камер.

gm = multicuboid([2 3 5],[4 6 10],3)
gm =
  DiscreteGeometry with properties:

       NumCells: 3
       NumFaces: 18
       NumEdges: 36
    NumVertices: 24
       Vertices: [24x3 double]

Создайте модель УЧП.

model = createpde
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: []
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

Включите геометрию в модель.

model.Geometry = gm
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: [1x1 DiscreteGeometry]
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

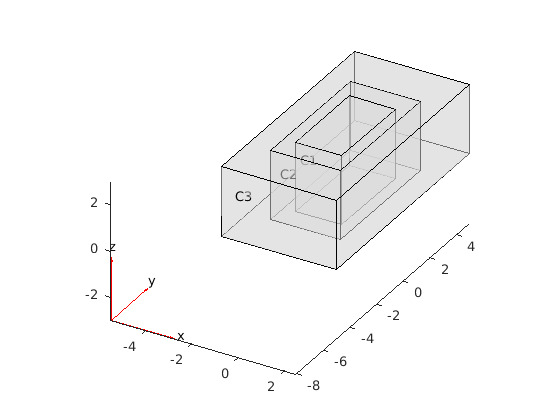

Постройте график геометрии.

pdegplot(model,'CellLabels','on','FaceAlpha',0.5)

Figure contains an axes. The axes contains 3 objects of type quiver, patch, line.

Открыть Live Script

Создайте геометрию, которая состоит из четырех сложенных кубоидов, и включите эту геометрию в модель PDE.

Создайте геометрию при помощи multicuboid функция со ZOffset аргумент. Получившаяся геометрия состоит из четырёх камер, сложенных друг на верхнюю часть друг друга.

gm = multicuboid(5,10,[1 2 3 4],'ZOffset',[0 1 3 6])
gm =
  DiscreteGeometry with properties:

       NumCells: 4
       NumFaces: 21
       NumEdges: 36
    NumVertices: 20
       Vertices: [20x3 double]

Создайте модель УЧП.

model = createpde
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: []
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

Включите геометрию в модель.

model.Geometry = gm
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: [1x1 DiscreteGeometry]
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

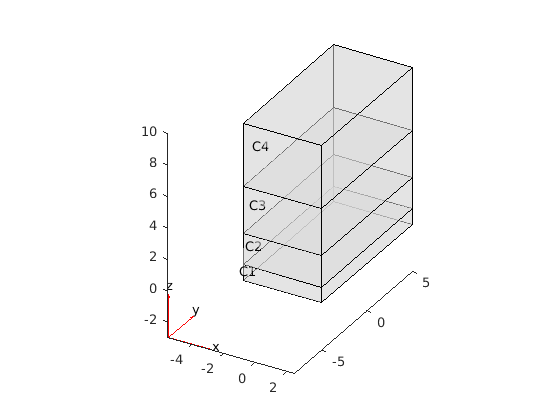

Постройте график геометрии.

pdegplot(model,'CellLabels','on','FaceAlpha',0.5)

Figure contains an axes. The axes contains 3 objects of type quiver, patch, line.

Открыть Live Script

Создайте геометрию, которая состоит из одного кубоида, и включите эту геометрию в модель PDE.

Используйте multicuboid функция для создания единственного кубоида. Получившаяся геометрия состоит из одной камеры.

gm = multicuboid(5,10,7)
gm =
  DiscreteGeometry with properties:

       NumCells: 1
       NumFaces: 6
       NumEdges: 12
    NumVertices: 8
       Vertices: [8x3 double]

Создайте модель УЧП.

model = createpde
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: []
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

Включите геометрию в модель.

model.Geometry = gm
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: [1x1 DiscreteGeometry]
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

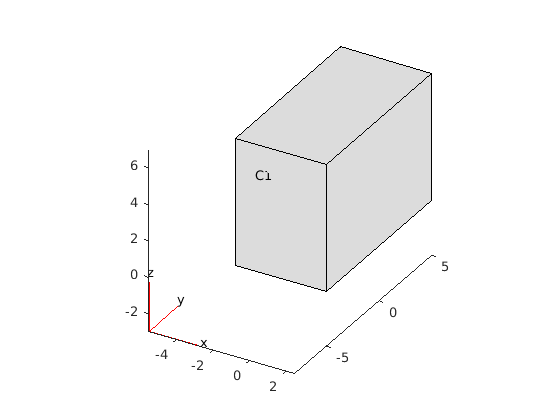

Постройте график геометрии.

pdegplot(model,'CellLabels','on')

Figure contains an axes. The axes contains 3 objects of type quiver, patch, line.

Открыть Live Script

Создайте пустой кубик и включите его в качестве геометрии в модель PDE.

Создайте пустой кубик при помощи multicuboid функция со Void аргумент. Получившаяся геометрия состоит из одной камеры.

gm = multicuboid([6 10],[6 10],10,'Void',[true,false])
gm =
  DiscreteGeometry with properties:

       NumCells: 1
       NumFaces: 10
       NumEdges: 24
    NumVertices: 16
       Vertices: [16x3 double]

Создайте модель УЧП.

model = createpde
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: []
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

Включите геометрию в модель.

model.Geometry = gm
model =
  PDEModel with properties:

           PDESystemSize: 1
         IsTimeDependent: 0
                Geometry: [1x1 DiscreteGeometry]
    EquationCoefficients: []
      BoundaryConditions: []
       InitialConditions: []
                    Mesh: []
           SolverOptions: [1x1 pde.PDESolverOptions]

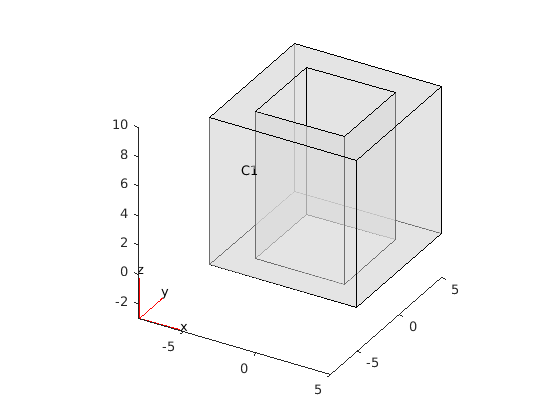

Постройте график геометрии.

pdegplot(model,'CellLabels','on','FaceAlpha',0.5)

Figure contains an axes. The axes contains 3 objects of type quiver, patch, line.

Входные параметры

свернуть все

Ширина камеры, заданная как положительное вещественное число или вектор положительных вещественных чисел. Если W является вектором, тогда W(i) задает ширину iвторая камера.

Ширина W, глубина D, и высота H могут быть скалярами или векторами той же длины. Для комбинации скаляра и вектора входов, multicuboid реплицирует скалярные аргументы в векторы той же длины.

Примечание

Все камеры геометрии должны иметь одинаковую высоту или должны иметь одинаковую ширину и одинаковую глубину.

Пример: gm = multicuboid([1 2 3],[2.5 4 5.5],5)

Глубина камеры, заданная как положительное вещественное число или вектор положительных вещественных чисел. Если D является вектором, тогда D(i) задает глубину iвторая камера.

Ширина W, глубина D, и высота H могут быть скалярами или векторами той же длины. Для комбинации скаляра и вектора входов, multicuboid реплицирует скалярные аргументы в векторы той же длины.

Примечание

Все камеры геометрии должны иметь одинаковую высоту или должны иметь одинаковую ширину и одинаковую глубину.

Пример: gm = multicuboid([1 2 3],[2.5 4 5.5],5)

Высота камеры, заданная как положительное вещественное число или вектор положительных вещественных чисел. Если H является вектором, тогда H(i) задает высоту iвторая камера.

Ширина W, глубина D, и высота H могут быть скалярами или векторами той же длины. Для комбинации скаляра и вектора входов, multicuboid реплицирует скалярные аргументы в векторы той же длины.

Примечание

Все камеры геометрии должны иметь одинаковую высоту или должны иметь одинаковую ширину и одинаковую глубину.

Пример: gm = multicuboid(4,5,[1 2 3],'ZOffset',[0 1 3])

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

Пример: gm = multicuboid([1 2],[1 2],[3 3],'Void',[true,false])

Смещение Z для каждой камеры, заданное как вектор вещественных чисел. ZOffset(i) задает смещение Z iвторая камера. Этот вектор должен иметь ту же длину, что и вектор ширины W, вектор глубины D, или вектор высоты H.

Примечание

The ZOffset аргумент действителен, только если ширина и глубина постоянны для всех камер геометрии.

Пример: gm = multicuboid(20,30,[10 10],'ZOffset',[0 10])

Типы данных: double

Индикатор пустой камеры, заданный как вектор логического true или false значения. Этот вектор должен иметь ту же длину, что и вектор ширины W, вектор глубины D, или вектор высоты H.

Значение true соответствует пустой камере. По умолчанию, multicuboid принимает, что все камеры не пусты.

Пример: gm = multicuboid([1 2],[1 2],[3 3],'Void',[true,false])

Типы данных: double

Выходные аргументы

свернуть все

Объект геометрии, возвращенный как объект DiscreteGeometry Properties.

Ограничения

  • multicuboid позволяет создавать только геометрии, состоящие из сложенных или вложенных кубоидов. Для вложенных кубоидов высота должна быть одинаковой для всех камер геометрии. Для сложенных кубоидов ширина и глубина должны быть одинаковыми для всех камер геометрии. Используйте ZOffset аргумент для стека камер на верхнюю часть друг друга, не перекрывая их.

  • multicuboid не позволяет создавать вложенные кубоиды той же ширины и глубины. Вызов multicuboid(w,d,[h1,h2,...]) не поддерживается.
