fogpl

Ослабление радиочастотного сигнала из-за тумана и облака

Свернуть все на странице

Синтаксис

L = fogpl(R,freq,T,den)

Описание

пример

L = fogpl(R,freq,T,den) возвращает ослабление, L, когда сигналы распространяются в тумане или облаках. R представляет длину пути сигнала. freq представляет частоту несущей сигнала, T - температура окружающей среды, и den определяет плотность жидкой воды в тумане или облаке.

fogpl функция применяет модель ослабления облака и тумана Международного объединения электросвязи (ITU) для вычисления потерь пути сигналов, распространяющихся через облака и туман. См. раздел [1]. Туман и облака - одно и то же атмосферное явление, отличающееся только высотой над землей. Оба окружений параметризованы плотностью жидкой воды. Другие параметры модели включают частоту сигнала и температуру. Эта функция применяется к случаям, когда путь сигнала полностью содержится в равномерном тумане или облачном окружении. Плотность жидкой воды не изменяется вдоль пути сигнала. Модель ослабления применяется только для частот на 10-1000 ГГц.

Примеры

свернуть все

Открыть Live Script

Вычислите ослабление сигналов, распространяющихся через облако длиной 1 км на высоте 1000 метров. Вычислите ослабление для частот от 15 до 1000 ГГц. Типичное значение плотности облака воды составляет 0,5 g/m3. Предположим, что атмосферная температура на 1000 метров, 20∘C.

R = 1000.0;
freq = [15:5:1000]*1e9;
T = 20.0;
lwd = 0.5;
L = fogpl(R,freq,T,lwd);

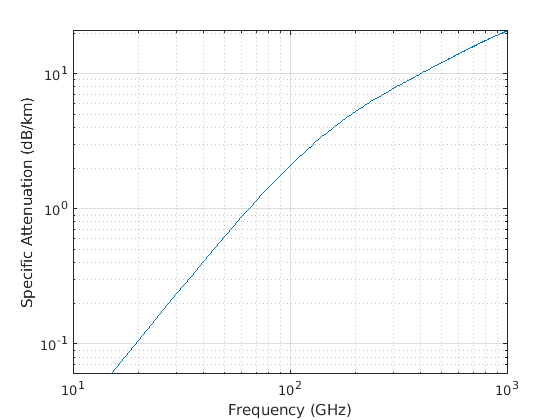

Постройте график определенного ослабления как функции от частоты. Специфическим ослаблением является ослабление или потеря на километр.

loglog(freq/1e9,L)
grid
xlabel('Frequency (GHz)')
ylabel('Specific Attenuation (dB/km)')

Figure contains an axes. The axes contains an object of type line.

Входные параметры

свернуть все

Длина пути сигнала, заданная в виде скаляра или в виде вектора M -by-1 или 1-by- M неотрицательных вещественных значений. Полное ослабление - это удельное ослабление, умноженное на длину пути. Модулями являются счетчики.

Пример: [1300.0,1400.0]

Частота сигнала, заданная как положительный действительный скаляр или как N -на-1 неотрицательный действительный вектор или 1-бай- N неотрицательный действительный вектор. Частоты должны находиться в области значений 10-1000 ГГц.

Пример: [14.0e9,15.0e9]

Температура окружающей среды в тумане или облаке, заданная как реальный скаляр. Модули указаны в степенях Цельсия.

Пример: -10.0

Плотность жидкой воды, заданная как неотрицательный реальный скаляр. Модули измерения: г/м3. Типичные значения плотности жидкой воды в тумане области значений приблизительно от 0,05 г/м3 для среднего тумана приблизительно до 0,5 г/м3 для густого тумана. Для среднего тумана видимость составляет около 300 метров. Для сильного тумана видимость составляет около 50 метров. Кумулятивное облако плотности жидкой воды обычно составляет 0,5 г/м3.

Пример: 0.01

Выходные аргументы

свернуть все

Ослабление сигнала, возвращаемое как матрица M -by N. Каждая строка матрицы представляет другой путь, где M количество путей. Каждый столбец представляет разную частоту, где N - количество частот. Модули указаны в дБ.

Подробнее о

свернуть все

Модель ослабления тумана и облака

Эта модель вычисляет ослабление сигналов, которые распространяются через туман или облака.

Туман и затухание облака - одно и то же атмосферное явление. Используется модель ITU, Рекомендация ITU-R P.840-6: Ослабление из-за облаков и тумана. Модель вычисляет удельное ослабление (ослабление на километр) сигнала как функцию от плотности жидкости, частоты сигнала и температуры. Модель применяется к поляризованным и неполяризованным полям. Формула для определенного ослабления на каждой частоте является

γc=Kl(f)M,

где M - плотность жидкой воды в г/м3. Величина Kl(f) является определенным коэффициентом ослабления и зависит от частоты. Модель ослабления облака и тумана действует для частот 10-1000 ГГц. Модулями для конкретного коэффициента ослабления являются (дБ/км )/( г/м3).

Чтобы вычислить общее ослабление для узкополосных сигналов вдоль пути, функция умножает конкретное ослабление на R длины пути. Общее ослабление Lc = Rγc.

Можно применить модель ослабления к широкополосным сигналам. Сначала разделите широкополосный сигнал на частотные поддиапазоны и примените узкополосное ослабление к каждому поддиапазону. Затем суммируйте все ослабленные поддиапазонные сигналы в полный ослабленный сигнал.

Ссылки

[1] Сектор радиосвязи Международного объединения электросвязи. Рекомендация ITU-R P.840-6: Ослабление из-за облаков и тумана. 2013.
