patternAzimuth

Системный объект: фазированный. OmnidirectionalMicrophoneElement
Пакет: поэтапный

Постройте график направленности элемента всенаправленного микрофона или шаблона от азимута

Синтаксис

patternAzimuth(sElem,FREQ) patternAzimuth(sElem,FREQ,EL) patternAzimuth(sElem,FREQ,EL,Name,Value) PAT = patternAzimuth(___)

Описание

patternAzimuth(sElem,FREQ) строит график направления 2-D элемента шаблона от азимута (в dBi) для элемента sElem при нуле степеней угла возвышения. Аргумент FREQ определяет рабочую частоту.

patternAzimuth(sElem,FREQ,EL), в сложение строит графики направленности 2-D элемента шаблона от азимута (в дБи) в угле возвышения, заданной EL. Когда EL является вектором, создается несколько наложенных графиков.

patternAzimuth(sElem,FREQ,EL,Name,Value) строит график шаблона элемента с дополнительными опциями, заданными одним или несколькими Name,Value аргументы в виде пар.

PAT = patternAzimuth(___) возвращает шаблон элемента. PAT - матрица, записи которой представляют шаблон в соответствующих точках выборки, заданных 'Azimuth' параметр и EL входной параметр.

Входные параметры

расширить все

`sElem` - Всенаправленный элемент микрофона
Системные object™

Всенаправленный элемент микрофона, заданный как phased.OmnidirectionalMicrophoneElement Системный объект.

Пример: sElem = phased.OmnidirectionalMicrophoneElement;

`FREQ` - Частота вычисления направленности и шаблона
положительная скалярная величина

Частота для вычисления направленности и шаблона, заданная как положительная скалярная величина. Частотные модули указаны в герцах.

Для элемента антенны или микрофона, FREQ должно находиться в области значений значений, заданных FrequencyRange или FrequencyVector свойство элемента. В противном случае элемент не выдает отклика, и направленность возвращается следующим –Inf. Большинство элементов используют FrequencyRange свойство кроме phased.CustomAntennaElement и phased.CustomMicrophoneElement, которые используют FrequencyVector свойство.
Для массива элементов, FREQ должен находиться в частотной области значений элементов, образующих массив. В противном случае массив не выдает отклика, и направленность возвращается следующим –Inf.

Пример: 1e8

Типы данных: double

`EL` - Углы возвышения
1-by- N вектор-строка с реальным значением

Углы возвышения для вычисления директивы и шаблонов датчика или массива, заданные как 1-байтовый N действительный вектор-строка. Количество N количество запрашиваемых направлений по повышению. Угловые модули находятся в степенях. Угол возвышения должен лежать между -90 ° и 90 °.

Угол возвышения является углом между вектором направления и xy плоскостью. При измерении к оси z этот угол положителен.

Пример: [0,10,20]

Типы данных: double

Аргументы в виде пар имя-значение

Задайте необязательные разделенные разделенными запятой парами Name,Value аргументы. Name - имя аргумента и Value - соответствующее значение. Name должны находиться внутри кавычек. Можно задать несколько аргументов в виде пар имен и значений в любом порядке Name1,Value1,...,NameN,ValueN.

`'Type'` - Отображаемый тип шаблона
`'directivity'` (по умолчанию) | `'efield'` | `'power'` | `'powerdb'`

Отображаемый тип шаблона, заданный как разделенная разделенными запятой парами, состоящая из 'Type' и один из

'directivity' - шаблон направленности, измеренная в дБи.
'efield' - диаграмма направленности по напряжённости поля датчика или массива. Для акустических датчиков отображаемый шаблон предназначен для скалярного звукового поля.
'power' - диаграмма направленности мощности датчика или массива, заданный как квадрат диаграммы направленности по напряжённости поля.
'powerdb' - диаграмма направленности мощности, преобразованный в дБ.

Пример: 'powerdb'

Типы данных: char

`'Azimuth'` - Азимутальные углы
`[-180:180]` (по умолчанию) | 1-байт- P реальный вектор-строка

Углы Азимута, заданные как разделенная разделенными запятой парами, состоящая из 'Azimuth' и 1-байтовый P вектор-строку с реальным значением. Углы азимута определяют, где вычисляется шаблон.

Пример: 'Azimuth',[-90:2:90]

Типы данных: double

Выходные аргументы

расширить все

`PAT` - Направленность элемента или шаблон
P -by N матрица с реальным значением

Направленность элемента или шаблон, возвращенный как P -by N вещественная матрица. Размерная P является количеством значений азимута, определяемых 'Azimuth' аргумент пары "имя-значение". Размерное N является количеством углов возвышения, определяемым EL входной параметр.

Примеры

расширить все

Азимутальный шаблон всенаправленного микрофонного элемента

Открыть Live Script

Создайте всенаправленный элемент микрофона. Постройте азимутальный разрез направленности на повышении 0 и 30 степеней. Предположим, что рабочая частота 500 Гц.

Создайте элемент микрофона.

sOmni = phased.OmnidirectionalMicrophoneElement('FrequencyRange',[100,900]);
fc = 500;

Постройте график шаблона азимута.

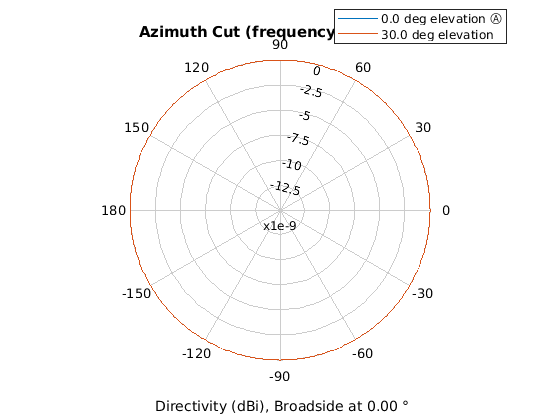

patternAzimuth(sOmni,fc,[0 30])

Из-за всенаправленности микрофона эти два шаблона совпадают.

Постройте график уменьшенной области значений углов азимута с помощью Azimuth параметр.

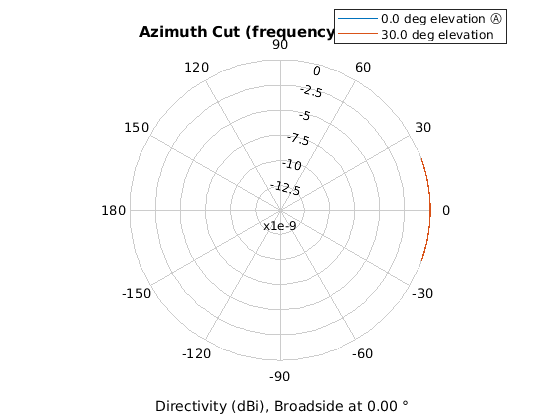

patternAzimuth(sOmni,fc,[0 30],'Azimuth',[-20:20])

Подробнее о

расширить все

Директивность

Направленность описывает направленность диаграммы направленности излучения элемента датчика или массива элементов датчика.

Более высокая направленность желательна, когда вы хотите передать больше излучения в определенном направлении. Направленность - это отношение переданной интенсивности излучения в заданном направлении к интенсивности излучения, переданной изотропным излучателем с той же полной передаваемой степенью

$D = 4 π \frac{U_{rad} (θ, φ)}{P_{total}}$

где U _рад (θ,φ) является интенсивностью излучения передатчика в направлении (θ,φ) и _{P всего} является общей степенью, переданной изотропным излучателем. Для приемного элемента или массива направленность измеряет чувствительность к излучению, поступающему из определенного направления. Принцип взаимности показывает, что направленность элемента или массива, используемого для приема, равна направленности того же элемента или массива, используемого для передачи. При преобразовании в децибелы направленность обозначается как dBi. Для получения информации о направленности см. примечания по направленности элемента и направленности массива.

См. также

pattern | patternElevation

Введенный в R2015a
