polarpattern class

Интерактивный график диаграмм направленности излучения в полярном формате

Описание

polarpattern класс строит графики антенны или массива диаграмм направленности излучения в интерактивном полярном формате. Можно также построить график других типов полярных данных. Используйте эти графики, когда требуется интерактивная визуализация данных или измерение. Щелкните правой кнопкой мыши Polar Measurement окно, чтобы изменить свойства, изменить масштаб или добавить дополнительные данные к графику.

Конструкция

polarpattern Графики антенну или массив диаграмм направленности излучения и другие типы данных в полярном формате. polarpattern строит графики полевых данных диаграмм направленности излучения для визуализации и измерения. Щелкните правой кнопкой мыши полярный график для взаимодействия.

пример

polarpattern(data) создает полярный график со значениями величин в векторе d. На этом полярном графике углы равномерно распределены по модулю кругу, начиная с 0 степени.

пример

polarpattern(angle,magnitude) создает полярный график из множества векторов угла и соответствующих величин. Можно также создать полярные графики из нескольких множеств для векторов угла и соответствующих множеств величин с помощью синтаксиса: polarpattern(angle1, magnitude1, angle2, magnitude2...).

p = polarpattern(___) возвращает указатель на объект, который можно использовать для настройки графика или добавления измерений. Можно задать любой из аргументов из предыдущих синтаксисов.

p = polarpattern('gco') возвращает указатель на объект из полярного шаблона на текущей фигуре.

пример

polarpattern(___,Name,Value) создает полярный график с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name - имя свойства и Value - соответствующее значение свойства. Можно задать несколько аргументы пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Не заданные свойства сохраняют значения по умолчанию. Список всех свойств Name,Value пары, использование details(p). Список всех свойств Name,Value пары, использование details(p). Можно использовать свойства, чтобы извлечь любые данные из диаграммы направленности излучения с полярного графика. Для примера, p = polarpattern(data,'Peaks',3) определяет и отображает три самых высоких peaks в данных шаблона.

Список свойств см. в разделе Свойства PolarPattern.

polarpattern(ax,___) создает полярный график с помощью указателя на оси, ax вместо указателя на текущую систему координат.

Входные параметры

расширить все

`data` - Данные антенны или массивы
реальная длина - M вектор | реальный M N матрицей | реальный N-D выстраивает | сложный вектор или матрица

Данные антенны или массивы, заданные как одно из следующего:

Действительный вектор M длины, где M содержит значения величины с углами, принятыми как $\frac{(0 : M - 1)}{M} \times 360^{\circ}$ степени.
Матрица M -by - N, где M содержит значения величины и N содержит независимые наборы данных. Каждый столбец матрицы имеет углы, взятые из вектора $\frac{(0 : M - 1)}{M} \times 360^{\circ}$ степени.
Массив N-D, где N - количество размерностей. Массивы с размерностями 2 и больше являются независимыми наборами данных.
Комплексный вектор или матрица, где data содержит Декартовы координаты (x, y) каждой точки. x содержит вещественный (data) и y содержит мнимое (data).

Когда данные находятся в логарифмической форме, такой как дБ, значения величины могут быть отрицательными. В этом случае polarpattern строит графики наименьших значений величин в источник полярного графика и наибольших значений величин в максимальном радиусе.

`angle` - Набор углов
вектор в степенях

Набор углов, заданный в виде вектора в степенях.

`magnitude` - Набор значений величин
вектор | матрица

Набор значений величины, заданный в виде вектора или матрицы. Для матрицы значений величины каждый столбец является независимым набором значений величины и соответствует одному и тому же набору углов.

Методы

`add`	Добавьте данные к существующему полярному графику
`addCursor`	Добавьте курсор к полярному углу графика
`animate`	Замените существующие данные новыми данными для анимации
`createLabels`	Создание меток легенды
`findLobes`	Основные, задние и боковые данные
`replace`	Замените существующие данные новыми данными на полярном графике
`showPeaksTable`	Показать или скрыть таблицу пиковых маркеров
`showSpan`	Показать или скрыть диапазон углов между двумя маркерами

Примеры

свернуть все

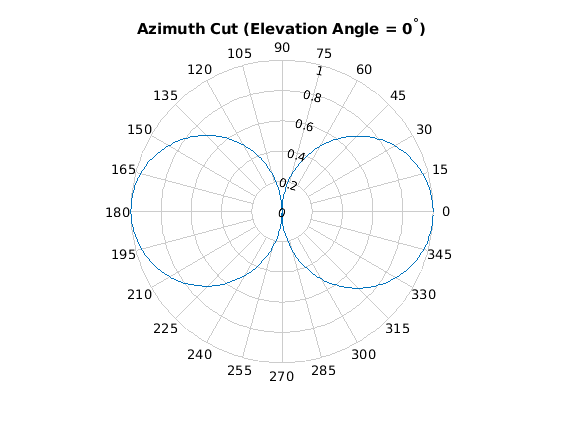

Постройте шаблон косинуса в полярных координатах

Открыть Live Script

Задайте косинусоидный шаблон антенны от 0 ° до 360 ° по азимуту на повышении 0 °. Затем постройте график шаблона направленности антенны с помощью polarpattern.

Создайте шаблон.

az = [0:360];
p = abs(cosd(az));

Постройте график полярного шаблона антенны для разреза азимута на повышении 0 °.

polarpattern(p,'TitleTopTextInterpreter','tex','TitleTop','Azimuth Cut (Elevation Angle = 0^{\circ})');

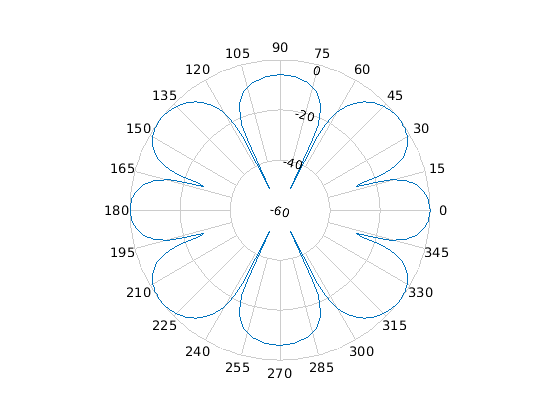

Азимутальный шаблон URA 3 на 2

Открыть Live Script

Создайте прямоугольную решётку URA 3 на 2. По умолчанию массив состоит из изотропных антенных элементов. Предположим, что рабочая частота составляет 1 ГГц. Затем постройте график шаблона направленности антенны с помощью polarpattern.

Создайте массив.

array = phased.URA('Size',[3 2]);
fc = 1.0e9;

Постройте график полярного шаблона массива для разреза по повышению с углом азимута 0 °.

c = physconst('LightSpeed');
p = pattern(array,fc,[-180:180],0,'PropagationSpeed',c,'CoordinateSystem',...
    'polar','Type','powerdb','Normalize',true);
polarpattern([-180:180],p);

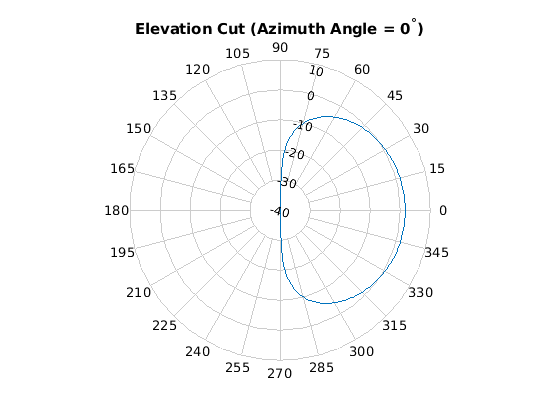

Отображение полярного шаблона с заголовком для коротко-дипольной антенны

Открыть Live Script

Задайте короткодипольную антенну с диполем, ориентированным вдоль оси Z и работающим на 250 МГц. Затем постройте график шаблона направленности антенны с помощью polarpattern и указание заголовка.

Создайте short-dipole антенного элемента System object™.

antenna = phased.ShortDipoleAntennaElement('FrequencyRange',[100e6,600e6],...
    'AxisDirection','Z');
fc = 250.0e6;

Постройте график полярного шаблона антенны для разреза по повышению с углом азимута 0 °.

v = pattern(antenna,fc,0,-90:90);
polarpattern([-90:90],v,'TitleTopTextInterpreter','tex',...
    'TitleTop','Elevation Cut (Azimuth Angle = 0^{\circ})');

Свойства полярного шаблона

Открыть Live Script

Создайте short-dipole антенного элемента System object™.

antenna = phased.ShortDipoleAntennaElement('FrequencyRange',[100e6,600e6],...
    'AxisDirection','Z');
fc = 250.0e6;

Создайте полярный шаблон антенны для разреза по повышению при азимуте 0 °.

p = pattern(antenna,fc,0,-90:90);
P = polarpattern([-90:90],p,'TitleTopTextInterpreter','tex',...
    'TitleTop','Elevation Cut (Azimuth Angle = 0^{\circ})');

Отображение свойств графика.

details(P)

  internal.polari handle with properties:

                      Interactive: 1
                     LegendLabels: ''
                   AntennaMetrics: 0
                        CleanData: 0
                        AngleData: [181x1 double]
                    MagnitudeData: [181x1 double]
                    IntensityData: []
                     AngleMarkers: [0x1 struct]
                    CursorMarkers: [0x1 struct]
                      PeakMarkers: [0x1 struct]
                    ActiveDataset: 1
                  AngleLimVisible: 0
                    LegendVisible: 0
                             Span: 0
                         TitleTop: 'Elevation Cut (Azimuth Angle = 0^{\circ})'
                      TitleBottom: ''
                            Peaks: []
                         FontSize: 10
                     MagnitudeLim: [-40 10]
               MagnitudeAxisAngle: 75
                    MagnitudeTick: [-40 -30 -20 -10 0 10]
          MagnitudeTickLabelColor: 'k'
                         AngleLim: [0 360]
                   AngleTickLabel: {1x24 cell}
              AngleTickLabelColor: 'k'
       TitleTopFontSizeMultiplier: 1.1000
    TitleBottomFontSizeMultiplier: 0.9000
               TitleTopFontWeight: 'bold'
            TitleBottomFontWeight: 'normal'
          TitleTopTextInterpreter: 'tex'
       TitleBottomTextInterpreter: 'none'
                   TitleTopOffset: 0.1500
                TitleBottomOffset: 0.1500
                         ToolTips: 1
               MagnitudeLimBounds: [-Inf Inf]
      MagnitudeFontSizeMultiplier: 0.9000
          AngleFontSizeMultiplier: 1
                       AngleAtTop: 90
                   AngleDirection: 'ccw'
                  AngleResolution: 15
           AngleTickLabelRotation: 0
             AngleTickLabelFormat: '360'
          AngleTickLabelColorMode: 'contrast'
                     PeaksOptions: {}
            AngleTickLabelVisible: 1
                            Style: 'line'
                        DataUnits: 'dB'
                     DisplayUnits: 'dB'
                    NormalizeData: 0
                 ConnectEndpoints: 0
              DisconnectAngleGaps: 0
                        EdgeColor: 'k'
                        LineStyle: '-'
                        LineWidth: 1
                         FontName: 'Helvetica'
                     FontSizeMode: 'auto'
              GridForegroundColor: [0.8000 0.8000 0.8000]
              GridBackgroundColor: 'w'
                 DrawGridToOrigin: 0
                     GridOverData: 0
               GridAutoRefinement: 0
                        GridWidth: 0.5000
                      GridVisible: 1
                         ClipData: 1
                  TemporaryCursor: 1
                 MagnitudeLimMode: 'auto'
           MagnitudeAxisAngleMode: 'auto'
                MagnitudeTickMode: 'auto'
      MagnitudeTickLabelColorMode: 'contrast'
        MagnitudeTickLabelVisible: 1
                   MagnitudeUnits: ''
                   IntensityUnits: ''
                           Marker: 'none'
                       MarkerSize: 6
                           Parent: [1x1 Figure]
                         NextPlot: 'replace'
                       ColorOrder: [7x3 double]
                  ColorOrderIndex: 1
                     SectorsColor: [16x3 double]
                     SectorsAlpha: 0.5000
                             View: 'full'
                    ZeroAngleLine: 0
