Fan (G)

Вентилятор в газовой сети

Библиотека:
Simscape/Жидкости/Газ/Турбомашина

Описание

Блок Fan (G) моделирует ротор, установленный на валу привода в газовой сети. Нормальная операция происходит, когда газ течет из порта A в B. Порт R сопоставлен с валом вентилятора, а порт C связан с корпусом вентилятора. Скорость вращения вала сообщается относительно порта C.

Можно задать ориентацию вращения вентилятора, который генерирует поток от порта A к порту B в параметре Mechanical orientation. Вращение счетчика вентиляторов к этому значению не будет генерировать поток.

Параметризация по скорости потока жидкости

Когда Fan specification установлено на 1D tabulated data - static pressure and total efficiency table vs. flow rateстатический перепад давления линейно интерполирован из Volumetric flow rate vector на основе опорного объемного расхода, _qref, который является функцией Reference shaft speed, _ωref. Статический перепад давления вычисляется как:

$Δ p = \frac{ω^{2}}{ω_{r e f}^{2}} \frac{ρ_{i n}}{ρ_{r e f}} Δ p_{r e f} (q_{r e f}),$

где:

_ρref - это Reference density, связанная с табличными данными измерениями.
ω - скорость вала ротора, _{ωR - ωC}.
_ρin - плотность газа на входе.
_Δpref является Static pressure rise vector, которая зависит от ссылки Volumetric flow rate vector, _qref:

$q_{r e f} = \frac{{\dot{m}}_{i n}}{ρ_{i n}} \frac{ω_{r e f}}{ω} .$

Общий КПД интерполируется из Total efficiency vector на основе ссылки объемных скоростей потока жидкости:

$η_{T} = η_{T} (q_{r e f}) .$

Параметризация по скорости вращения и скорости потока жидкости

Когда Fan specification установлено на 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rateстатический перепад давления линейно интерполирован из Static pressure rise table, Dp(omega,q), как функция объемных скоростей потока жидкости, q и Shaft speed vector, omega, ω. Статический перепад давления вычисляется как:

$Δ p = \frac{ρ_{i n}}{ρ_{r e f}} Δ p_{r e f} (q, ω),$

где Flow rate vector, q, q, вычисляется как $q = \frac{\dot{m}}{ρ_{i n}} .$

Общая эффективность вентилятора линейно интерполируется из Total efficiency table, Eta(omega,q) на основе объемной скорости потока жидкости и угловой скорости вала:

$η_{T} = η_{T} (ω, q) .$

Параметризация по скорости вращения и перепаду давления

Когда Fan specification установлено на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure, объемный расход линейно интерполирован от Flow rate table, q(omega,Dp), как функция скорости вала, ω, и ссылка Static pressure rise vector, Dp, _Δpref. Массовый расход жидкости вычисляется как:

$\dot{m} = ρ_{r e f} q_{r e f} (ω, Δ p_{r e f}),$

где ссылка рост статического давления вычисляется как:

$Δ p_{r e f} = (\frac{ρ_{r e f}}{ρ_{i n}}) Δ p .$

и где Δp - статический перепад давления над вентилятором, _{pB- pA}.

Общий КПД интерполируется из Total efficiency table, Eta(omega,Dp) на основе скорости вала и эталонного статического перепада давления:

$η_{T} = η_{T} (ω, Δ p_{r e f}) .$

Когда рабочая область на карте вентилятора не прямоугольная, можно параметризовать эффективность вентилятора по отношению рабочего к максимальному повышению давления на вентиляторе. Когда Fan specification установлено на 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure ratioобъемный расход линейно интерполируется из Flow rate table, q(omega,Dp/DpMax) как функция от Shaft speed vector omega, ω и Static pressure rise ratio vector, Dp/DpMax, $\frac{Δ p_{r e f}}{Δ p_{\max}}$ .

Массовый расход жидкости вычисляется как:

$\dot{m} = ρ_{r e f} Δ q_{r e f} (ω, \frac{Δ p_{r e f}}{Δ p_{\max}}),$

где:

_Δpmax - максимальный перепад давления на вентиляторе при заданной скорости вала или Maximum pressure rise vector. Это зависит от Shaft speed vector for maximum pressure rise vector, _ωmax.
$\frac{Δ p_{r e f}}{Δ p_{\max}}$ - Static pressure rise ratio vector, Dp/DpMax, где _Δpref - перепад давления на вентиляторе, скорректированный на плотность:

$Δ p_{r e f} = \frac{ρ_{r e f}}{ρ_{i n}} Δ p .$

Общая эффективность вентилятора линейно интерполируется из Total efficiency table, Eta(omega,Dp/DpMax) на основе угловой скорости вала и отношения давления:

$η_{T} = η_{T} (ω, \frac{Δ p_{r e f}}{Δ p_{\max}}) .$

Крутящий момент на валу

Крутящий момент вычисляется из общего КПД вентилятора, _ηT:

$τ = \frac{W_{F}}{ω η_{T}},$

где _ηT - отношение работы жидкости к механической работе, $\frac{W_{F}}{W_{M}} .$

Обратите внимание, что это изентропное определение, и сетевой газ принимается идеальным.

Работа жидкости вычисляется из изменения энтальпии над вентилятором:

$W_{F} = \dot{m} (h_{T,B} - h_{T,A}),$

где:

_hT,B - полная энтальпия в порту B или сумма энтальпии при B из-за повышения статического давления и энтальпии из-за движущейся жидкости:

$h_{T,B} = h_{B} + \frac{v_{B}^{2}}{2},$
где _vB - скорость газа в порту B.
_hT,A - общая энтальпия в порте A,

$h_{T,A} = h_{A} + \frac{v_{A}^{2}}{2},$
где _vA - скорость газа в порту A.

Численное сглаживание

Чтобы сохранить сходимость моделирования во время обращения потока, к плотности жидкости и скорости вала прикладывается численное сглаживание, когда угловая скорость вала падает ниже заданного значения.

Плотность входного отверстия

Когда скорость вала падает ниже Shaft speed threshold for flow reversal, плотность газа вычисляется как смесь плотности в обоих портах:

$ρ = ρ_{A} (\frac{1 + α}{2}) + ρ_{B} (\frac{1 - α}{2}),$

где:

_ρA - плотность при A порта.
_ρB - плотность при B порта.
α является коэффициентом сглаживания:

$α = tanh (\frac{4 \dot{m}}{{\dot{m}}_{Th}}),$

где $\dot{m}$ _Th - пороговый массовый расход жидкости:

${\dot{m}}_{T h} = ω_{T h} ε F_{ω},$

где:

_ωTh является Shaft speed threshold for flow reversal.
ε является Mechanical orientation, которая +1 если установлено значение Positive и -1 если установлено значение Negative.
_Fω является частью Shaft speed threshold for flow reversal значения, при котором вычисляется плотность газа.

Вращение вала вблизи поворота потока

Когда вычисленная скорость вала падает ниже Shaft speed threshold for flow reversal, угловая скорость вала сглаживается. Если вычисленная скорость вала падает ниже 0Вместо этого применяется значение Shaft speed threshold for flow reversal _ωTh:

$ω^{*} = {\begin{array}{l} w_{Th}, & ω < 0 \\ (1 - λ) ω_{Th} + λ ω, & ω < ω_{Th} \\ ω, & ω \geq ω_{Th} \end{array},$

где λ, сглаживающая функция, является кубическим полиномом:

$λ = 3 {(\frac{ω}{ω_{Th}})}^{2} - 2 {(\frac{ω}{ω_{Th}})}^{3} .$

Баланс массы

Масса сохраняется через вентилятор:

${\dot{m}}_{A} + {\dot{m}}_{B} = 0,$

где:

$\dot{m}$ _A - массовый расход жидкости на входе в порт A.
$\dot{m}$ _B - выходной массовый расход жидкости порта B.

Энергетический баланс

Энергетический баланс над блоком:

$ϕ_{A} + ϕ_{B} + W_{F} = 0,$

где:

_ϕA - энергетическая скорость потока жидкости в порту A.
_ϕB - энергетическая скорость потока жидкости в порту B.
W F является степенью жидкости .

Допущения и ограничения

Вентилятор принят квазистационарным.
Эффективность вентилятора моделируется с точки зрения статического повышения давления, а не общего давления вентилятора.
Сетевой газ принят идеальным.

Порты

Сохранение

расширить все

`A` - Гидравлический порт
газ

Порт входного отверстия жидкости.

`B` - Гидравлический порт
газ

Порт выхода жидкости.

`R` - Вал вентилятора
газ

Порт, сопоставленный с крутящим моментом вала ротора и скоростью вращения.

`C` - Случай
газ

Порт, сопоставленный с крутящим моментом корпуса вентилятора и скоростью вращения.

Параметры

расширить все

`Fan specification` - Тип параметризации
`1D tabulated data - static pressure and total efficiency vs. flow rate` (по умолчанию) | `2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate` | `2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure` | `2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure ratio`

Тип параметризации вентилятора. Можно выбрать один из четырёх опций табличных данных:

1D tabulated data - static pressure and total efficiency vs. flow rate: Моделируйте эффективность вентилятора как 1D интерполяционную таблицу на основе объемных скоростей потока жидкости.
2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate: Моделируйте эффективность вентилятора как 2D интерполяционную таблицу, основанную на скорости вала и повышении статического давления.
2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure: Моделируйте эффективность вентилятора как 2D интерполяционную таблицу, основанную на скорости вала и повышении статического давления.
2D tabulated data - flow rate and total efficiency vs. angular speed and pressure ratio: Моделируйте эффективность вентилятора как 2D интерполяционную таблицу на основе скорости вала и отношения давления между повышением статического давления вентилятора и максимальным повышением статического давления.

`Mechanical orientation` - Направление вращения вентилятора в нормальной операции
`Positive` (по умолчанию) | `Negative`

Направление вращения вентилятора при нормальной операции. Поток генерируется из порта A, чтобы B в этой настройке. Если вентилятор вращается против этого направления, поток не генерируется.

`Volumetric flow rate vector` - Объемный расход для 1D табличной параметризации давления и эффективности
`[4.7, 5.2, 5.7, 6.1, 6.6] m^3/s` (по умолчанию) | вектор из 2 или более элементов

Объемная скорость потока жидкости для 1D табличной параметризации давления и эффективности. Вектор должен иметь те же элементы, что и Static pressure rise vector и Total efficiency vector параметры. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Static pressure rise vector` - Перепад давления для 1D табличной параметризации давления
`[1120, 995.36, 870.94, 746.52, 622.1]` (по умолчанию) | вектор из 2 или более элементов

Перепад давления для 1D табличной параметризации давления. Вектор должен иметь те же элементы, что и параметр Volumetric flow rate vector. Векторные элементы перечислены в порядке убывания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Total efficiency vector` - Общий КПД для 1D табличной параметризации эффективности
`[.1, .2, .25, .15, .1]` (по умолчанию) | вектор элементов в области значений (0,1]

Общий КПД для 1D табличной параметризации эффективности. Вектор должен иметь те же элементы, что и параметр Volumetric flow rate vector. Векторные элементы должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Reference shaft speed` - Скорость вала ротора, при которой заданы 1D табличные данные
`910 rpm` (по умолчанию) | положительная скалярная величина

Скорость вала ротора, которая соответствует значениям Volumetric flow rate vector.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 1D tabulated data - static pressure and total efficiency vs. flow rate.

`Shaft speed vector, omega` - скорость вращения вентилятора для 2D табличной параметризации давления и эффективности
`[450, 500, 550, 600, 650] rpm` (по умолчанию) | вектор из 2 или более элементов

Скорость вращения вентилятора для 2D табличной параметризации давления и эффективности. Вектор должен иметь то же количество элементов, что и строки Static pressure rise table, Dp(omega,q) и Total efficiency table, Eta(omega,q) таблиц. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 2D tabulated data - static pressure and total efficiency vs. angular speed and flow rate.

`Flow rate vector, q` - Объемный расход для 2D табличной параметризации давления и эффективности
`[450, 500, 550, 600, 650] rpm` (по умолчанию) | вектор из 2 или более элементов

Объемная скорость потока жидкости для 2D табличной параметризации давления и эффективности. Вектор должен иметь то же количество элементов, что и столбцы Static pressure rise table, Dp(omega,q) и Total efficiency table, Eta(omega,q) таблиц. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Static pressure rise table, Dp(omega,q)` - Перепад давления для 2D табличной параметризации давления
`[675, 650, 560, 420; 830, 800, 695, 520; 1008, 966, 840, 630; 1200, 1150, 1000, 750; 1370, 1300, 1250, 1000] Pa` (по умолчанию) | M -by - N матрица

M -by - N матрица повышения статического давления при заданных скорости вала и объемном расходе. Линейная интерполяция используется между элементами таблицы. M и N являются размерами соответствующих векторов:

M - количество векторных элементов в параметре Shaft speed vector, omega.
N - количество векторных элементов в параметре Flow rate vector, q.

Зависимости

`Total efficiency table, Eta(omega,q)` - Общий КПД для 2D табличной параметризации эффективности
`[.22, .23, .25, .24; .38, .39, .4, .34; .58, .6, .62, .6; .81, .82, .84, .8; .88, .91, .95, .9]` (по умолчанию) | вектор элементов в области значений (0,1]

M -by - N матрица общего КПД при заданных скорости вала и объемном расходе. Линейная интерполяция используется между элементами таблицы. M и N являются размерами соответствующих векторов:

M - количество векторных элементов в параметре Shaft speed vector, omega.
N - количество векторных элементов в параметре Flow rate vector, q.

Зависимости

`Shaft speed vector, omega` - скорость вращения вентилятора для 2D табличной параметризации скорости потока жидкости и эффективности
`[450, 500, 550, 600, 650] rpm` (по умолчанию) | вектор из 2 или более элементов

Скорость вращения вентилятора для 2D табличной параметризации скорости потока жидкости и эффективности. Вектор должен иметь то же количество элементов, что и строки Static pressure rise table, Dp(omega,Dp) и Total efficiency table, Eta(omega,Dp) таблиц. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure.

`Static pressure rise vector, Dp` - Перепад давления для 2D табличной параметризации скорости потока жидкости и эффективности
`[1 / 8, 1 / 4, 3 / 8, 1 / 2] * 3386.4 Pa` (по умолчанию) | вектор из 2 или более элементов

Перепад давления для 2D табличной параметризации скорости потока жидкости и эффективности. Вектор должен иметь то же количество элементов, что и столбцы Flow rate table, q(omega,Dp) и Total efficiency table, Eta(omega,Dp) таблиц. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Flow rate table, q(omega,Dp)` - Объемные скорости потока для 2D табличной параметризации скорости потока жидкости
`[.3282, .2965, .2556, .1973; .8254, .71, .5876, .4545; 1.2018, 1.0829, .9083, .7034; 1.5065, 1.4098, 1.2722, .9844; 1.8368, 1.7507, 1.6055, 1.2417] m^3/s` (по умолчанию) | вектор из 2 или более элементов

M -by - N матрица объемных скоростей потока жидкости при заданных скорости вала и перепаде давления. Линейная интерполяция используется между элементами таблицы. M и N являются размерами соответствующих векторов:

M - количество векторных элементов в параметре Shaft speed vector, omega.
N - количество векторных элементов в параметре Static pressure rise vector, Dp.

Зависимости

`Total efficiency table, Eta(omega,Dp)` - Общий КПД для 2D табличной параметризации эффективности
`[.22, .23, .25, .24; .38, .39, .4, .34; .58, .6, .62, .6; .81, .82, .84, .8; .88, .91, .95, .9]` (по умолчанию) | вектор элементов в области значений (0,1]

M -by - N матрица общего КПД при заданных скорости вала и перепаде давления. Линейная интерполяция используется между элементами таблицы. M и N являются размерами соответствующих векторов:

M - количество векторных элементов в параметре Shaft speed vector, omega.
N - количество векторных элементов в параметре Static pressure rise vector, Dp.

Зависимости

`Shaft speed vector for maximum pressure rise vector` - Скорость вала, связанная с максимальным давлением
`[1800, 2000, 2400, 2800, 3000]` rpm (по умолчанию) | вектор из 2 или более элементов

Скорость вращения, связанная с максимальным перепадом давления вентилятора. Вектор должен иметь то же количество элементов, что и Maximum pressure rise vector. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите Fan specification равным 2D tabulated data - flow rate and total efficiency vs. angular speed and static pressure ratio.

`Maximum pressure rise vector` - Максимальное давление для параметризации по отношению давления
`[1 / 8, 1 / 4, 3 / 8, 1 / 2, 5 / 8] * 3386.4` Вектор Pa (по умолчанию) | из 2 или более элементов

Максимальный перепад давления для параметризации по отношению давления. Вектор должен иметь то же количество элементов, что и Shaft speed vector for maximum pressure rise vector. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Shaft speed vector, omega` - скорость вращения вентилятора для 2D табличной параметризации скорости потока жидкости и эффективности
`[1800, 2000, 2400, 2800, 3000]` rpm (по умолчанию) | вектор из 2 или более элементов

Скорость вращения вентилятора для 2D табличной параметризации скорости потока жидкости и эффективности. Вектор должен иметь то же количество элементов, что и строки Flow rate table, q(omega,Dp/DpMax) и Total efficiency table, Eta(omega,Dp/DpMax) таблиц. Векторные элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Static pressure rise ratio vector, Dp/DpMax` - Коэффициент перепада давления для 2D табличной параметризации скорости потока жидкости и эффективности
`linspace(0, 1, 7)` (по умолчанию) | вектор элементов в области значений [0,1]

Коэффициент перепада давления для 2D табличной параметризации скорости потока жидкости и эффективности. Вектор должен иметь то же количество элементов, что и столбцы Flow rate table, q(omega,Dp/DpMax) и Total efficiency table, Eta(omega,Dp/DpMax) таблиц. Векторные элементы перечислены в порядке возрастания. Вектор не должен быть такого же размера, как и Maximum pressure rise vector.

Зависимости

`Flow rate table, q(omega,Dp/DpMax)` - Объемные скорости потока для 2D табличной параметризации скорости потока жидкости
`[.3282, .2965, .2556, .1973, .1799, .1288, .0736; .8254, .71, .5876, .4545, .4157, .2967, .1696; 1.2018, 1.0829, .9083, .7034, .6415, .4584, .2619; 1.5065, 1.4098, 1.2722, .9844, .8991, .6418, .3668; 1.8368, 1.7507, 1.6055, 1.2417, 1.1337, .8098, .464] m^3/s` (по умолчанию) | вектор из 2 или более элементов

M -by - N матрица объемных скоростей потока жидкости при заданных скорости вала и коэффициенте перепада давления. Линейная интерполяция используется между элементами таблицы. M и N являются размерами соответствующих векторов:

M - количество векторных элементов в параметре Shaft speed vector, omega.
N - количество векторных элементов в параметре Static pressure rise ratio vector, Dp/DpMax.

Зависимости

`Total efficiency table, Eta(omega,Dp/DpMax)` - Общий КПД для 2D табличной параметризации эффективности
`[.22, .23, .25, .26, .27, .275, .28; .38, .39, .4, .41, .42, .425, .43; .48, .5, .52, .54, .55, .54, .53; .4, .42, .44, .46, .48, .45, .44; .42, .43, .45, .47, .49, .46, .44]` (по умолчанию) | вектор элементов в области значений [0,1]

M -by - N матрица общего КПД при заданных скорости вала и коэффициенте перепада давления. Линейная интерполяция используется между элементами таблицы. M и N являются размерами соответствующих векторов:

M - количество векторных элементов в параметре Shaft speed vector, omega.
N - количество векторных элементов в параметре Static pressure rise ratio vector, Dp/DpMax.

Зависимости

`Reference density` - Плотность газа при измерении табличных данных
`1.2 kg/m^3` (по умолчанию) | положительная скалярная величина

Плотность газа, при которой были собраны объемные скорости потока жидкости, перепад давления и данные о скорости вала.

`Shaft speed threshold for flow reversal` - Минимальная скорость вала ротора
`1 rpm` (по умолчанию) | положительная скалярная величина

Пороговое значение для сторнирования потока. Ниже этого значения скорость вала поддерживается на Shaft speed threshold for flow reversal, и функция сглаживания применяется к скорости потока жидкости. Вал не генерирует поток ниже этого значения.

`Inlet gas flow area (port A)` - Площадь входного отверстия
`0.01 m^2` (по умолчанию) | положительная скалярная величина

Площадь поперечного сечения входного отверстия вентилятора.

`Outlet gas flow area (port B)` - Площадь выхода
`0.01 m^2` (по умолчанию) | положительная скалярная величина

Площадь поперечного сечения выхода вентилятора.

Примеры моделей

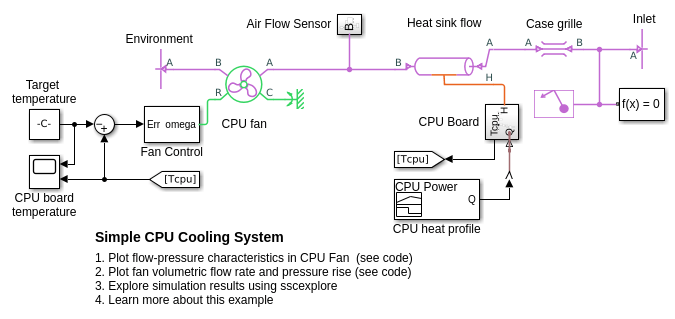

Простая система охлаждения центрального процессора

Простая система охлаждения центрального процессора состоит из теплоотвода, вентилятора центрального процессора и контроллеров вентиляторов. Тепло, выделяемое центральным процессором, передается в теплоотвод посредством проводимости и рассеивается в охлаждающем воздухе с помощью механизма принудительной конвекции. Теплоотвод представляет собой параллельное пластинчатое ребро с прямоугольными ребрами между пластинчатыми ребрами. Вентилятор центрального процессора перемещает воздух через теплоотвод путем втягивания воздуха в решетку корпуса снаружи и выбрасывания теплого воздуха изнутри. Модуль контроллера вентилятора включает три уровня управления, представляющих 3-скоростной переключатель, в соответствии с температурой центрального процессора. При более низкой температуре центральный процессор скорость вентилятора уменьшается, а при более высокой температуре увеличивается.

Документация

Fan (G)

Описание

Параметризация по скорости потока жидкости

Параметризация по скорости вращения и скорости потока жидкости

Параметризация по скорости вращения и перепаду давления

Крутящий момент на валу

Численное сглаживание

Баланс массы

Энергетический баланс

Допущения и ограничения

Порты

Сохранение

A - Гидравлический порт газ

B - Гидравлический порт газ

R - Вал вентилятора газ

C - Случай газ

Параметры

Mechanical orientation - Направление вращения вентилятора в нормальной операции Positive (по умолчанию) | Negative

Volumetric flow rate vector - Объемный расход для 1D табличной параметризации давления и эффективности [4.7, 5.2, 5.7, 6.1, 6.6] m^3/s (по умолчанию) | вектор из 2 или более элементов

Зависимости

Static pressure rise vector - Перепад давления для 1D табличной параметризации давления [1120, 995.36, 870.94, 746.52, 622.1] (по умолчанию) | вектор из 2 или более элементов

Зависимости

Total efficiency vector - Общий КПД для 1D табличной параметризации эффективности [.1, .2, .25, .15, .1] (по умолчанию) | вектор элементов в области значений (0,1]

Зависимости

Reference shaft speed - Скорость вала ротора, при которой заданы 1D табличные данные 910 rpm (по умолчанию) | положительная скалярная величина

Зависимости

Зависимости

Flow rate vector, q - Объемный расход для 2D табличной параметризации давления и эффективности [450, 500, 550, 600, 650] rpm (по умолчанию) | вектор из 2 или более элементов

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Shaft speed vector for maximum pressure rise vector - Скорость вала, связанная с максимальным давлением [1800, 2000, 2400, 2800, 3000] rpm (по умолчанию) | вектор из 2 или более элементов

Зависимости

Maximum pressure rise vector - Максимальное давление для параметризации по отношению давления [1 / 8, 1 / 4, 3 / 8, 1 / 2, 5 / 8] * 3386.4 Вектор Pa (по умолчанию) | из 2 или более элементов

Зависимости

Зависимости

Зависимости

Зависимости

Зависимости

Reference density - Плотность газа при измерении табличных данных 1.2 kg/m^3 (по умолчанию) | положительная скалярная величина

Shaft speed threshold for flow reversal - Минимальная скорость вала ротора 1 rpm (по умолчанию) | положительная скалярная величина

Inlet gas flow area (port A) - Площадь входного отверстия 0.01 m^2 (по умолчанию) | положительная скалярная величина

Outlet gas flow area (port B) - Площадь выхода 0.01 m^2 (по умолчанию) | положительная скалярная величина

Примеры моделей

Простая система охлаждения центрального процессора

Расширенные возможности

Генерация кода C/C + + Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

См. также

Документация Simscape Fluids

Поддержка

`A` - Гидравлический порт
газ

`B` - Гидравлический порт
газ

`R` - Вал вентилятора
газ

`C` - Случай
газ

`Mechanical orientation` - Направление вращения вентилятора в нормальной операции
`Positive` (по умолчанию) | `Negative`

`Volumetric flow rate vector` - Объемный расход для 1D табличной параметризации давления и эффективности
`[4.7, 5.2, 5.7, 6.1, 6.6] m^3/s` (по умолчанию) | вектор из 2 или более элементов

`Static pressure rise vector` - Перепад давления для 1D табличной параметризации давления
`[1120, 995.36, 870.94, 746.52, 622.1]` (по умолчанию) | вектор из 2 или более элементов

`Total efficiency vector` - Общий КПД для 1D табличной параметризации эффективности
`[.1, .2, .25, .15, .1]` (по умолчанию) | вектор элементов в области значений (0,1]

`Reference shaft speed` - Скорость вала ротора, при которой заданы 1D табличные данные
`910 rpm` (по умолчанию) | положительная скалярная величина

`Flow rate vector, q` - Объемный расход для 2D табличной параметризации давления и эффективности
`[450, 500, 550, 600, 650] rpm` (по умолчанию) | вектор из 2 или более элементов

`Shaft speed vector for maximum pressure rise vector` - Скорость вала, связанная с максимальным давлением
`[1800, 2000, 2400, 2800, 3000]` rpm (по умолчанию) | вектор из 2 или более элементов

`Maximum pressure rise vector` - Максимальное давление для параметризации по отношению давления
`[1 / 8, 1 / 4, 3 / 8, 1 / 2, 5 / 8] * 3386.4` Вектор Pa (по умолчанию) | из 2 или более элементов

`Reference density` - Плотность газа при измерении табличных данных
`1.2 kg/m^3` (по умолчанию) | положительная скалярная величина

`Shaft speed threshold for flow reversal` - Минимальная скорость вала ротора
`1 rpm` (по умолчанию) | положительная скалярная величина

`Inlet gas flow area (port A)` - Площадь входного отверстия
`0.01 m^2` (по умолчанию) | положительная скалярная величина

`Outlet gas flow area (port B)` - Площадь выхода
`0.01 m^2` (по умолчанию) | положительная скалярная величина

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®
