Isothermal Liquid Predefined Properties (IL)

Устанавливает свойства рабочей жидкости для изотермической гидравлической сети

  • Библиотека:
  • Simscape/Жидкости/Изотермическая жидкость/Утилиты

  • Isothermal Liquid Predefined Properties (IL) block

Описание

Блок Изотермическая Жидкость Предопределенные Свойства (IL) устанавливает свойства рабочей жидкости вашей изотермической гидравлической сети. Доступные предопределенные жидкости:

Можно также смоделировать растворенный воздух в системе как функцию давления. Если вы хотите задать свои собственные свойства рабочей жидкости, используйте блок Foundation Library Isothermal Liquid Properties (IL). Если вы не задаете жидкость, будут применяться системные значения по умолчанию. Смотрите Задать Свойства Жидкости для получения дополнительной информации.

Область значений свойств жидкости

Вода

Свойства воды предусмотрены между тройной точкой, когда температура жидкости и давление достигают 273.160 K и 611.657 Paи критическая точка, когда температура жидкости достигает 647.096 K. P мин устанавливается тройной точкой или давлением насыщения, в зависимости от того, что больше.

Смеси этилена, пропилена и глицерина с водой

Свойства этиленгликоля, пропиленгликоля и глицерина обеспечивают температуру выше температуры замерзания решения. Обратите внимание, что отображаемая минимальная температура при визуализации свойств может быть ниже, чем точка замерзания жидкости; отображаемые температуры не обновляются для различных концентраций смеси.

При определении смеси можно задать концентрацию этиленгликоля, пропиленгликоля или глицерина в воде по массовой доле или объемной доле в параметре Concentration type.

Свойства доступны для концентрации по массе от 0 до 0,6 и по объему от 0 до 1 для этиленгликоля; для концентрации по массе от 0 до 0,6 и по объему от 0,1 до 0,6 для пропиленгликоля; и для концентрации глицерина по массе от 0 до 0,6. Концентрация глицерина по объему недоступна.

Свойства хранятся в зависимости от температуры и концентрации. Все свойства, кроме плотности и коэффициента теплового расширения α сохраняются как константы для области значений давлений.

Морская вода

Свойства морской воды предусмотрены для температур между 273.15 K и 393.15 K и давления выше давления насыщения системы. Концентрация солености может варьироваться от 0 на 0.12 по массе.

Свойства сохраняются в виде табличных данных относительно давления и температуры. Данные получены из программного обеспечения MIT Seawater. Для получения дополнительной информации смотрите: https://web.mit.edu/seawater/

Авиационная топливная струя-А

Предоставленные свойства предназначены для общей, представительной топливной смеси на основе Jet-A-4658 и Jet-A-3638 суррогатов. Свойства обеспечиваются при температуре между 222.22 K и 645.61 K и давления выше точки насыщения.

Свойства сохраняются в виде табличных данных относительно давления и температуры.

Дизельное топливо

Дизельные свойства предусмотрены для температур между 238.20 K и 690.97 K и для давлений выше точки насыщения.

Система SAE 5W-30

Свойства 5W-30 SAE предусмотрены для температур между 235.15 K и 473.15 K и для давления выше 0.01 MPa.

Растворенный Воздух

Вы можете опционально смоделировать воздух, растворенный в жидкой системе. Установка значения Air dissolution model On моделирует роспуск между Atmospheric pressure и Pressure at which all entrained air is dissolved по закону Генри. Для получения дополнительной информации см. «Модели жидкости с увлеченным воздухом».

Визуализация свойств жидкости

Чтобы визуализировать плотность и модуль объемной упругости жидкости в вашей сети, щелкните правой кнопкой мыши по блоку Isothermal Liquid Predefined Свойств (IL) и выберите Fluids > Plot Fluid Properties:

Используйте кнопку Reload Data, чтобы регенерировать график всякий раз, когда изменяются выбор жидкости или параметры жидкости.

Порты

Сохранение

расширить все

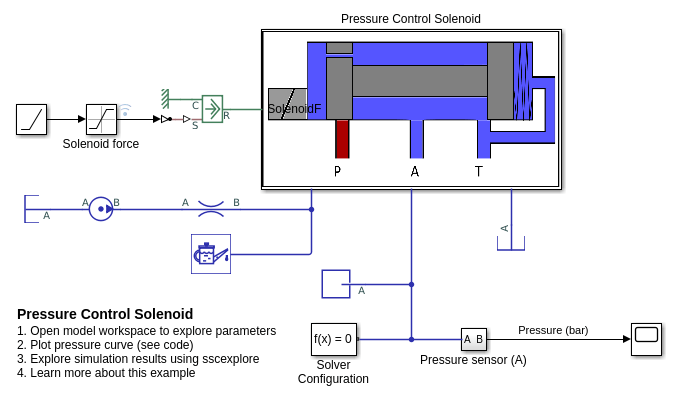

Порт изотермической жидкости, который соединяет блок с сетью. Этот порт соединяется с любой точкой на изотермической гидравлической соединительной линии в пределах блока. Когда вы соединяете Isothermal Liquid Predefined Properties (IL) блок с сетевой линией, свойства жидкости распространяются на все блоки в схеме.

Параметры

расширить все

Жидкость

Выбор рабочей жидкости в системе.

Концентрация соли в воде по массе.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid равным Seawater (MIT).

Измеряют ли раствор в воде по массе или объему.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid на:

  • Ethylene glycol and water mixture.

  • Propylene glycol and water mixture.

Доля этиленгликоля в воде, по объему.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid равным Ethylene glycol and water mixture и Concentration type к Volume fraction.

Доля этиленгликоля в воде, масс.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid равным Ethylene glycol and water mixture и Concentration type к Mass fraction.

Решение модуля объемной упругости при атмосферном давлении.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid на:

  • Ethylene glycol and water mixture.

  • Propylene glycol and water mixture.

  • Glycerol and water mixture.

Нижний предел давления во время симуляций. Значение Atmospheric pressure должно быть больше или равным Minimum valid pressure.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid на:

  • Ethylene glycol and water mixture.

  • Propylene glycol and water mixture.

  • Glycerol and water mixture.

Доля пропиленгликоля в воде, по объему.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid равным Propylene glycol and water mixture и Concentration type к Volume fraction.

Доля пропиленгликоля в воде, масс.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid равным Propylene glycol and water mixture и Concentration type к Mass fraction.

Доля глицерина в воде, масс.

Зависимости

Чтобы включить этот параметр, установите Isothermal liquid равным Glycerol and water mixture.

Температура изотермической гидравлической сети.

Поправочный коэффициент для жидкостей, расходящихся со стандартной вязкостью чистой жидкости.

Давление окружающей среды в системе.

Захваченный воздух

Захват воздуха в гидросистеме при атмосферном давлении.

Экспонента уравнения, которое управляет политропным процессом, связывающим давление и объем жидкости.

Плотность воздуха при давлении, заданном в параметре Atmospheric pressure.

Будет ли учитываться растворение воздуха в гидросистеме. Растворение воздуха в жидкости моделируется между Atmospheric pressure и Pressure at which all entrained air is dissolved законом Генри.

Верхний предел давления для захвата воздуха в жидкость.

Зависимости

Чтобы включить этот параметр, установите Air dissolution model равным On.

Ссылки

[1] Массачусетский технологический институт (MIT), Теплофизические свойства базы данных морской воды. http://web.mit.edu/seawater.

[2] K.G. Nayar, M.H. Sharqawy, L.D. Banchik, J.H. Lienhard V. «Теплофизические свойства морской воды: Обзор и новые корреляции, которые включают зависимость от давления». Опреснение 390 (июль 2016): 1-24.

[3] M.H. Sharqawy, J.H. Lienhard V, S.M. Zubair. «Теплофизические свойства морской воды: Обзор существующих корреляций и данных». Опреснение и очистка воды 16, № 1-3 (апрель 2010): 354-380.

[4] И.Х. Белл, Й. Вронски, С. Куйлин, В. Леморт. Оценка теплофизических свойств чистой и псевдочистой жидкости и библиотека теплофизических свойств с открытым исходным кодом CoolProp. Промышленная и инженерная химия Исследования 53, № 6 (12 февраля 2014): 2498-2508.

Введенный в R2020a
