Измерение Эффективности коробки передач

Этот пример показывает тест на измерение эффективности коробки передач. Вал входа вращается с фиксированной скоростью, и переменный крутящий момент прикладывается к валу выхода. Степень измеряется как на вход, так и на выход валах, а эффективность вычисляется как отношение выхода к входной степени. Результаты симуляции соответствуют параметрам, заданным для эффективности передачи.

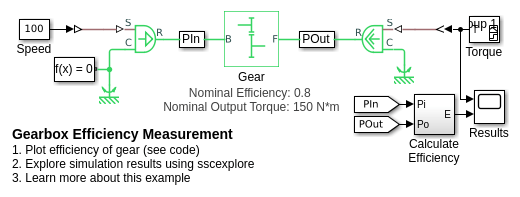

Модель

Результаты симуляции из Simscape Logging

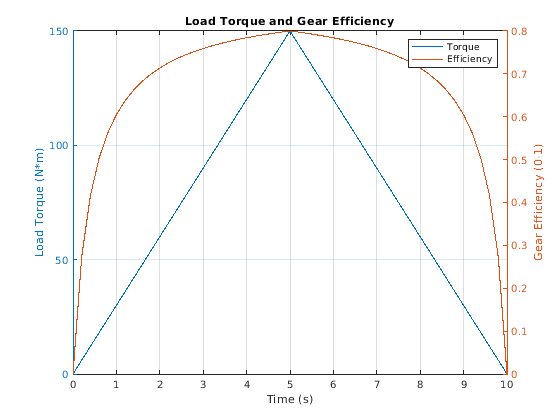

Рисунок ниже показывает зависимый от нагрузки КПД в модели передачи. Передача вращается с постоянной скоростью, когда крутящий момент нагрузки изменяется. Эффективность в номинальной точке в точности соответствует значениям параметров в блоке.
